SolidWorks建模练习(81):异形圆环

  • 758 次阅读
  • 阅读模式

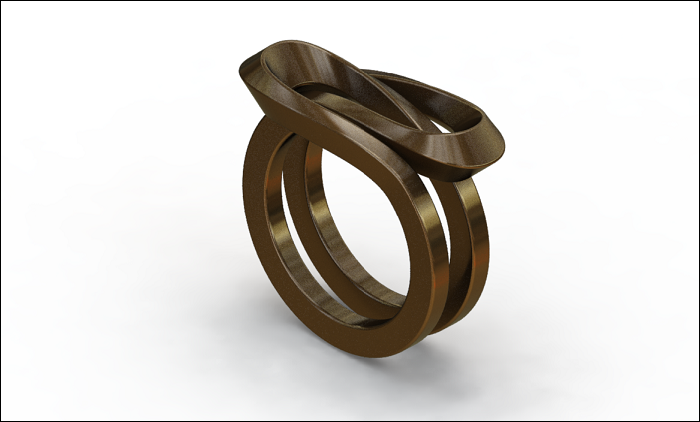

最终结果如下图所示:

文章末尾下载模型

方法:

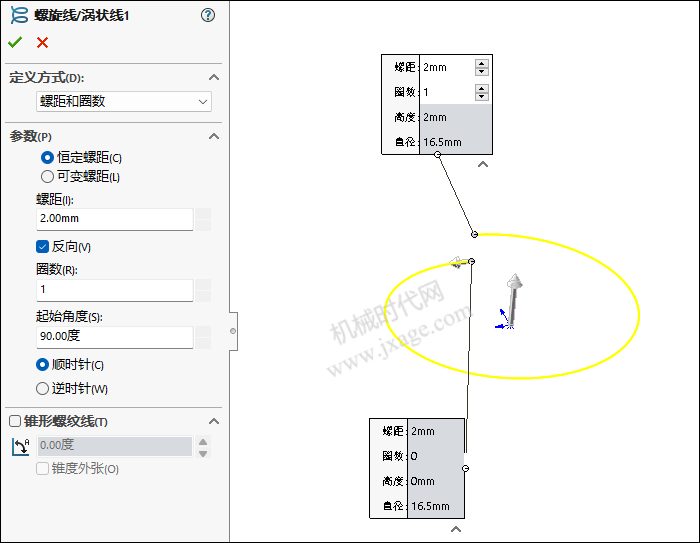

1.点击“插入”-“曲线”-“螺旋线/涡状线”,在前视基准面上绘制如下图所示的草图。

按照下图进行设置,点击勾号完成。

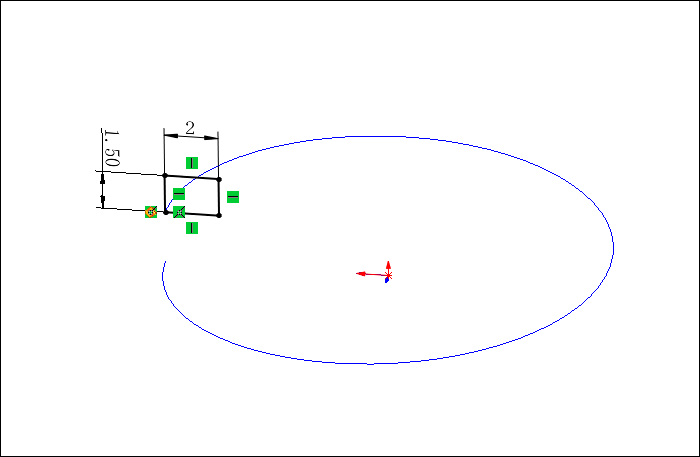

2.点击草图绘制,在右视基准面上绘制如下图所示的草图。

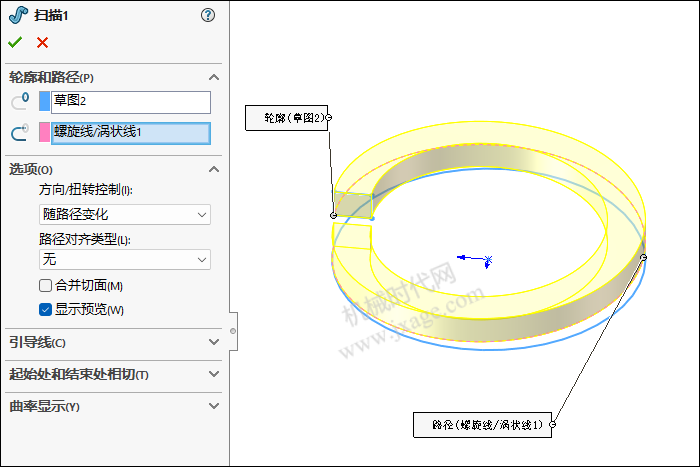

3.点击扫描,选择螺旋线/涡状线1作为扫描的路径,选择上一步创建的草图2作为扫描的轮廓,点击勾号完成。

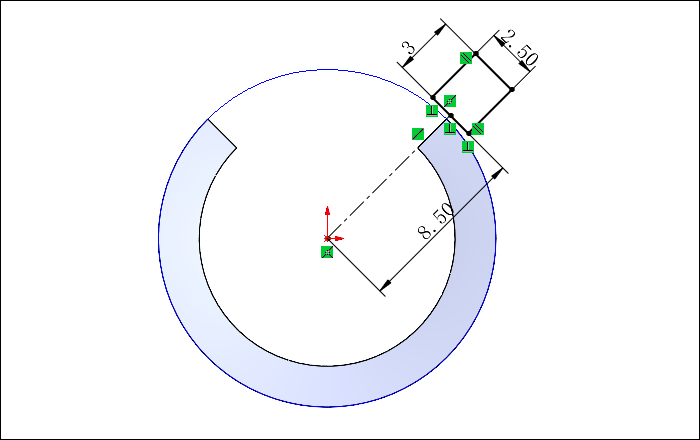

4.点击拉伸切除,在前视基准面上绘制如下图所示的草图,设置拉伸方式为“完全贯穿”,点击勾号完成。

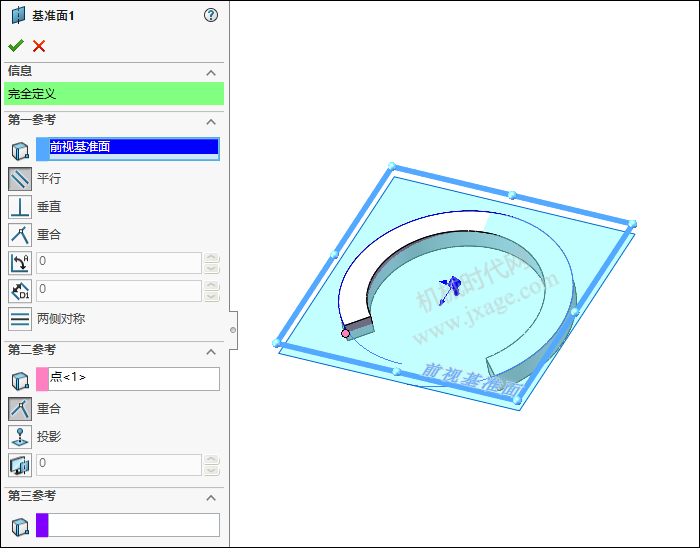

5.创建基准面1。

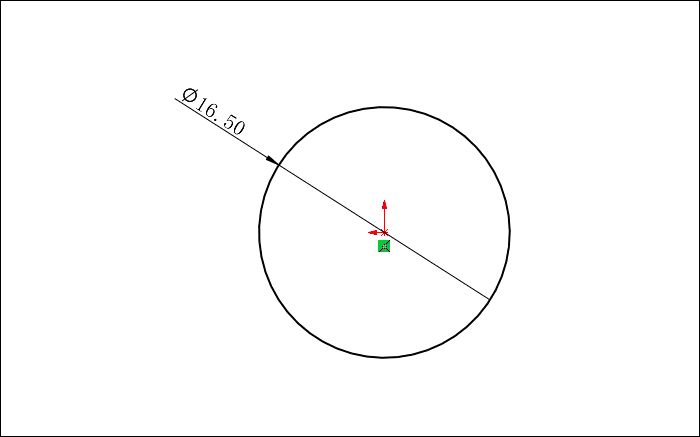

6.点击草图绘制,在基准面1上绘制如下图所示的草图。

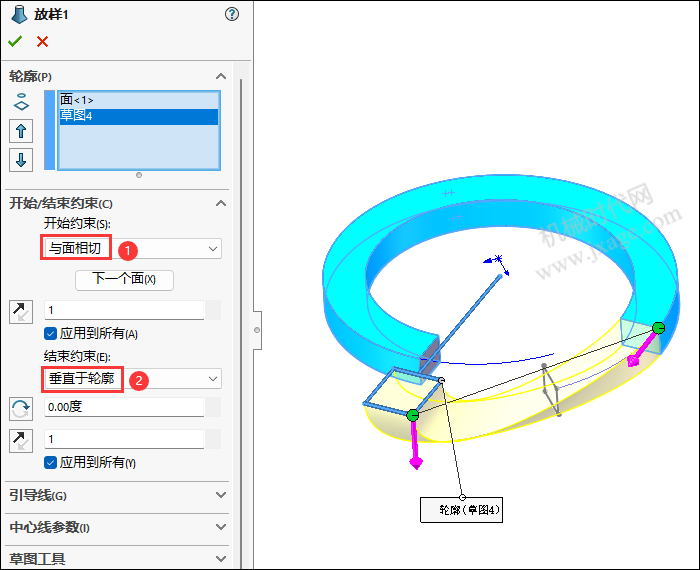

7.点击“放样凸台/基体”,选择草图4和下图所示的面作为放样轮廓,开始/结束约束按照下图进行设置,如下图所示。

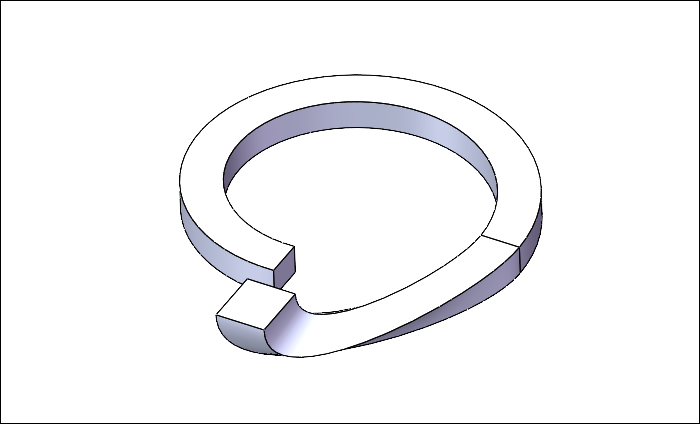

放样完成。

8.创建基准轴1。

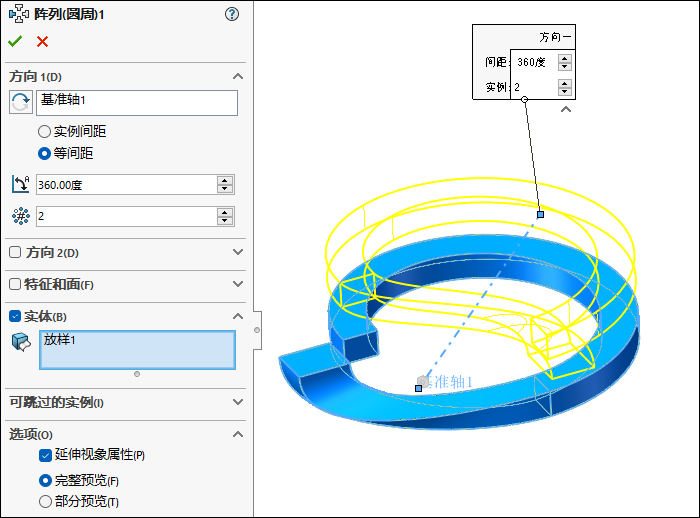

9.点击圆周阵列,选择下图所示的放样实体作为阵列对象,选择上一步创建的基准轴作为圆周阵列方向参考,阵列数量为2,等间距分布,如下图所示。

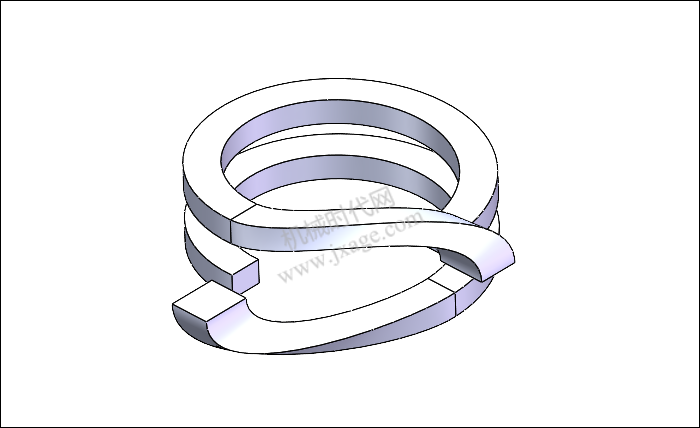

圆周阵列完成。

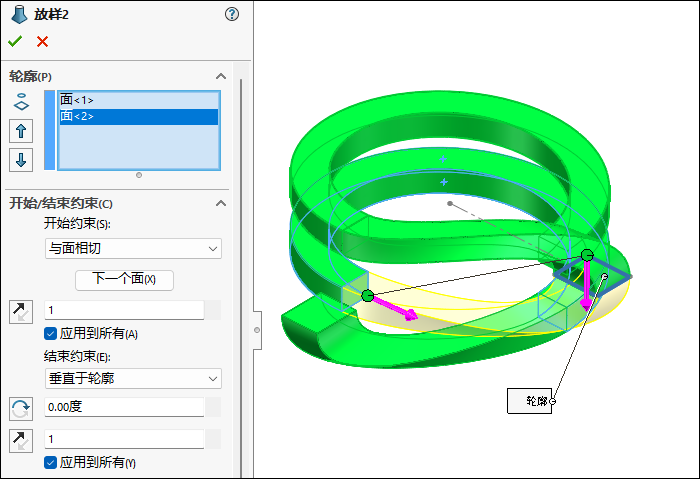

10.点击“放样凸台/基体”,选择下图所示的两个面作为放样轮廓,开始/结束约束按照下图进行设置,如下图所示。

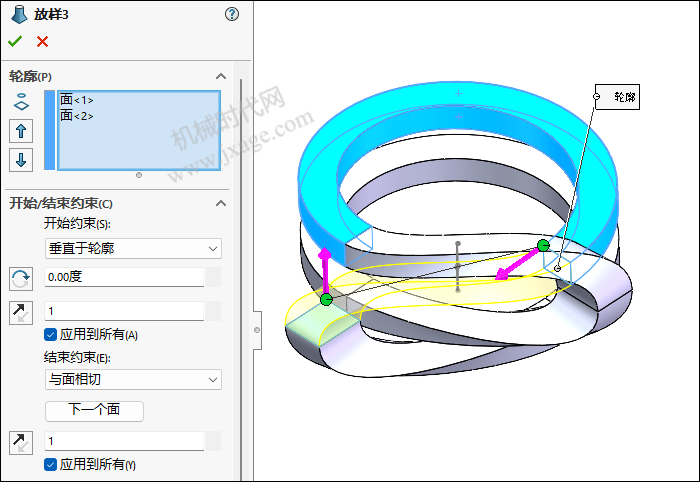

11.再次点击“放样凸台/基体”,选择下图所示的两个面作为放样轮廓,开始/结束约束按照下图进行设置,如下图所示。

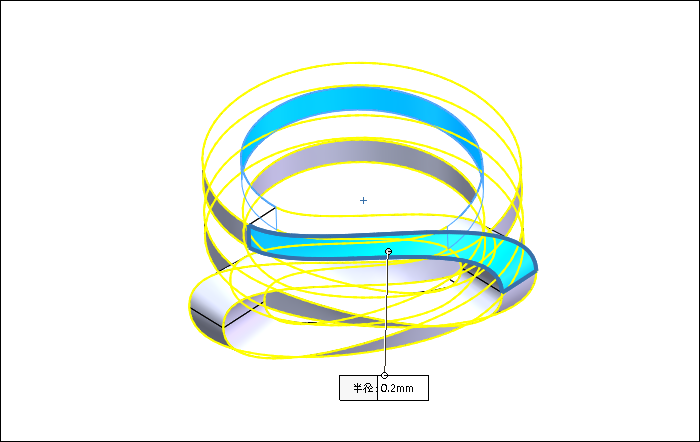

12.倒圆角。

13.渲染完成。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
