Creo绘制不可能的图形之彭罗斯三角

彭罗斯三角(Penrose triangle)是不可能的物体中的一种,它最早是由瑞典艺术家Oscar Reutersvärd在1934年制作。由三个截面为正方形的长方体所构成,三个长方体组合成为一个三角形,但两长方体之间的夹角似乎又是直角。上述的性质无法在任何一个正常三维空间的物体上实现。

彭罗斯三角

方法:

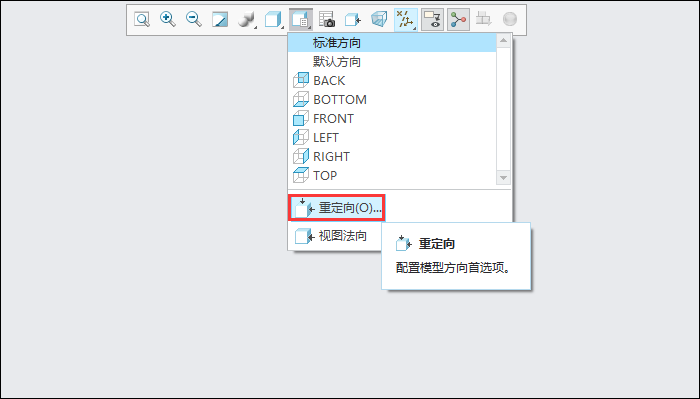

1.展开视图方向,点击“重定向”,如下图所示。

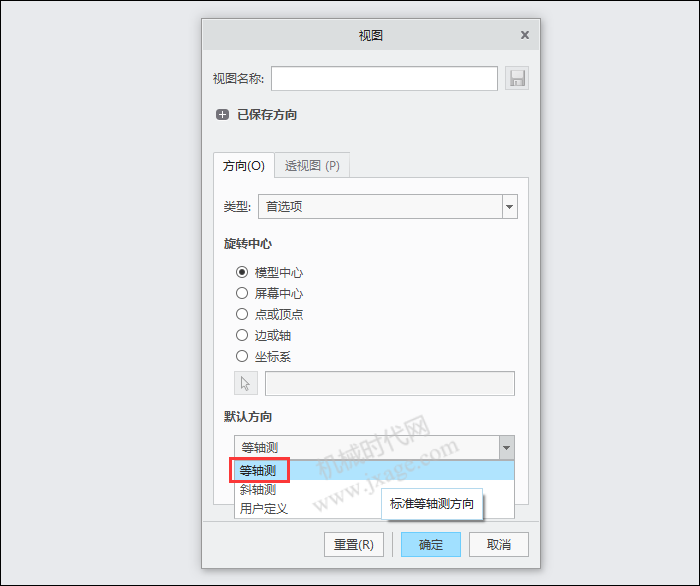

将类型设置为“首选项”,默认方向设置为“等轴测”,点击确定。

2.点击拉伸,在TOP平面绘制如下图所示的正方形。

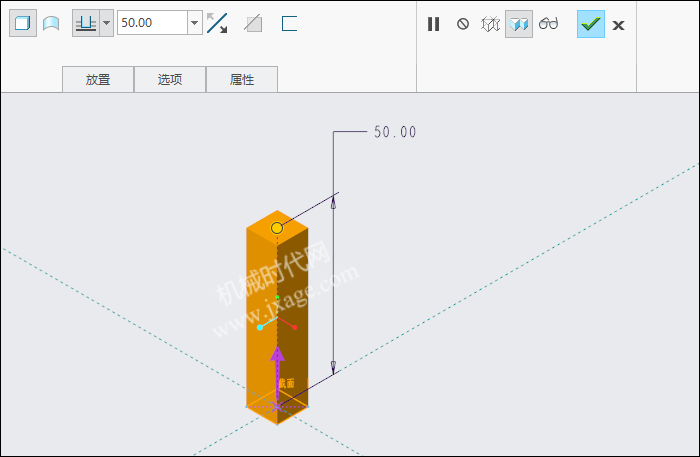

设置拉伸深度我50,如下图所示。

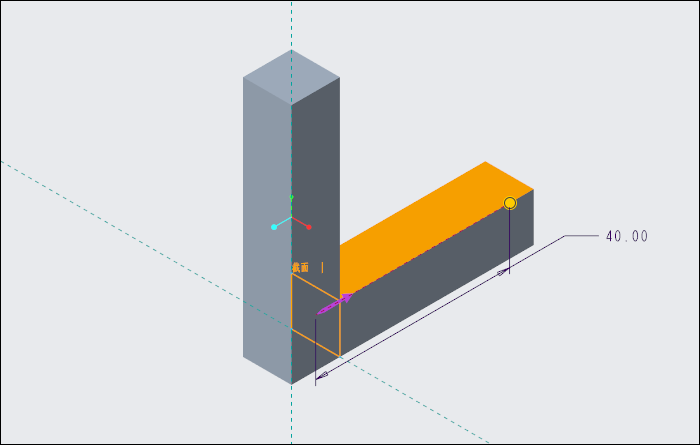

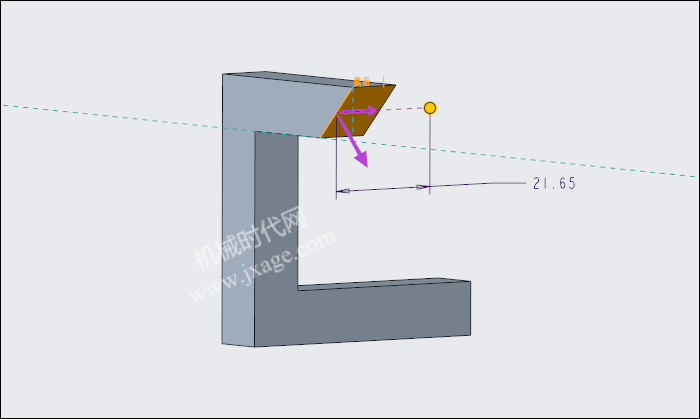

3.点击拉伸,在下图所示的平面上绘制一个的正方形,拉伸深度为40mm。

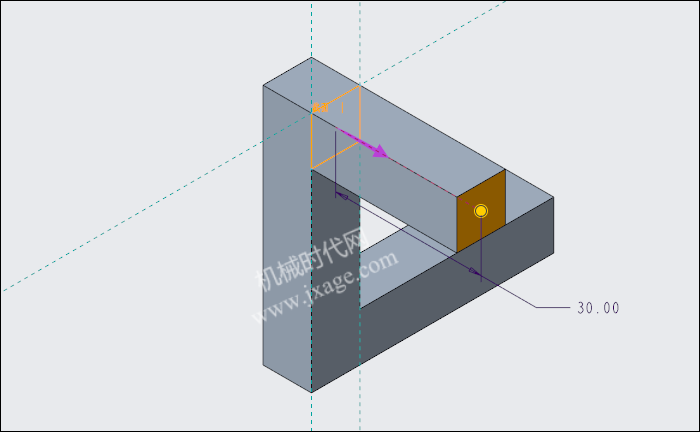

4.点击拉伸,在下图所示的平面上绘制一个的正方形,拉伸深度为30mm。

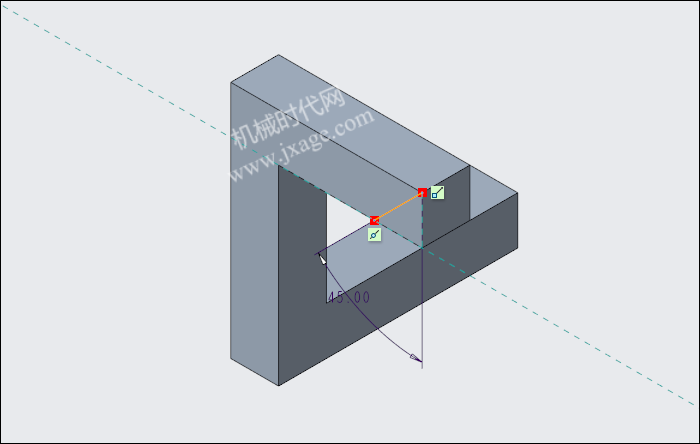

5.点击拉伸,激活移除材料按钮,在下图所示的平面上绘制一条直线。

完全贯穿整个模型,点击勾号完成。

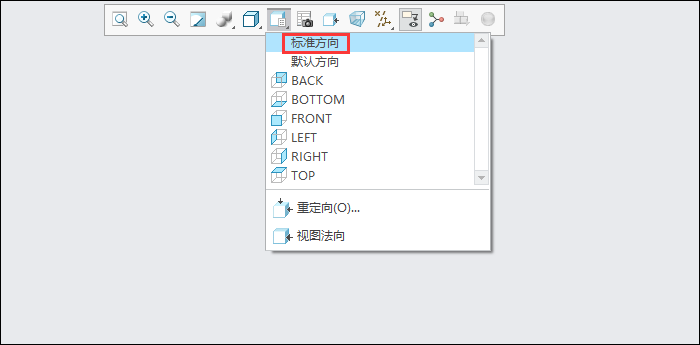

6.选择“标准方向”,如下图所示。

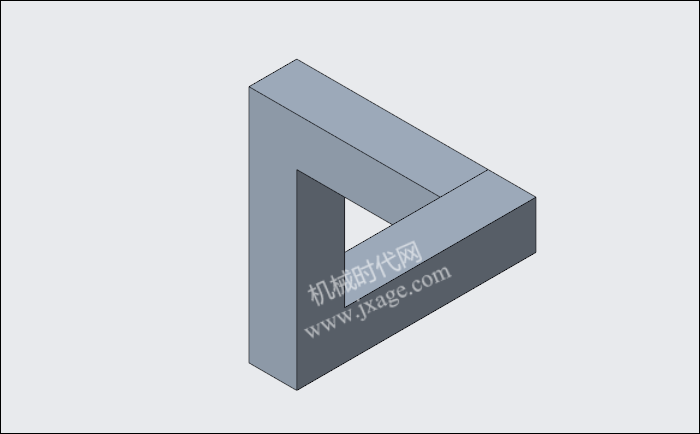

此时我们看到的模型如下图所示。

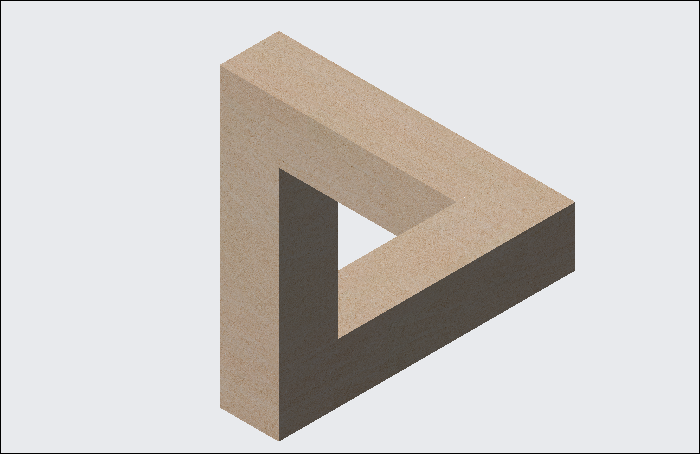

7.设置外观。

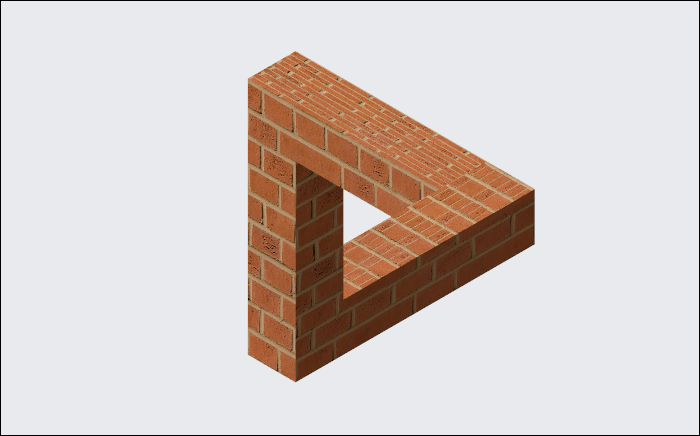

在模型上增加纹理。
