SolidWorks建模练习（84）：三通管

最终结果如下图所示：

文章末尾下载模型

方法：

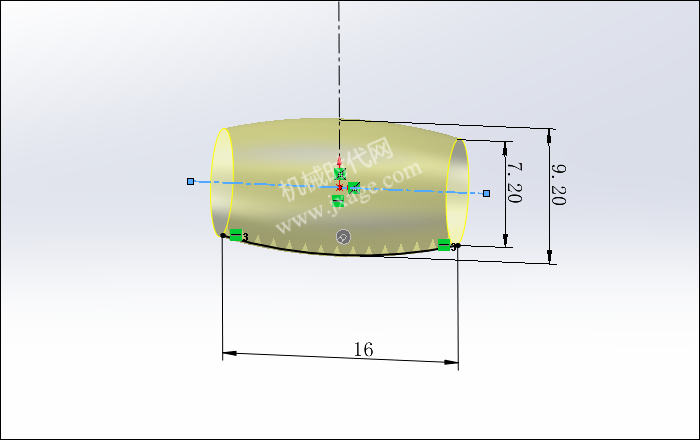

1.点击“插入”-“曲面”-“旋转曲面”，在前视基准面上绘制如下图所示的草图。

点击勾号完成。

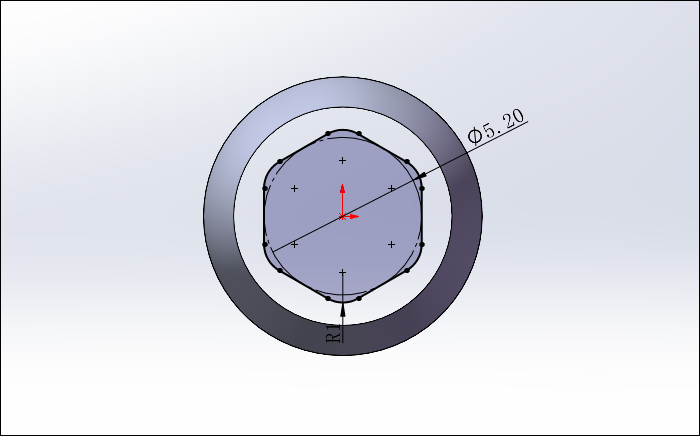

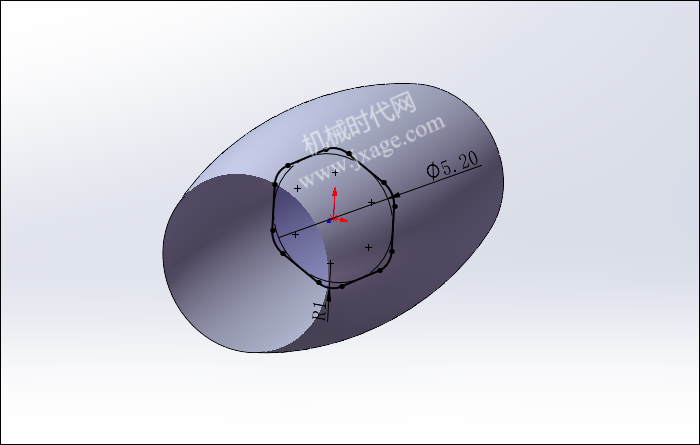

2.点击“插入”-“曲面”-“拉伸曲面”，在右视基准面上绘制如下图所示的草图。

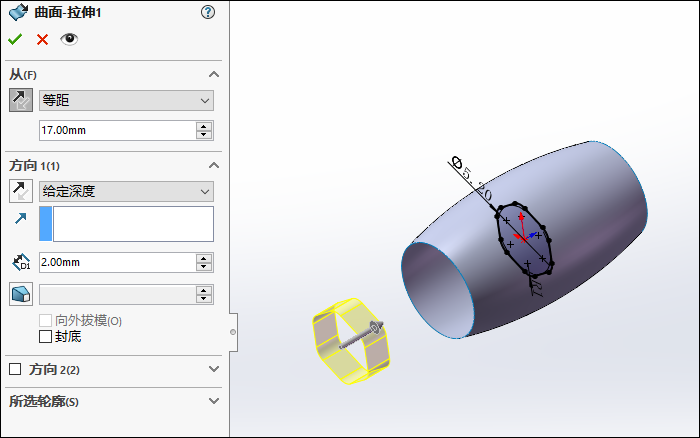

开始条件设置为“等距”，等距值为17mm，拉伸深度为2mm，如下图所示。

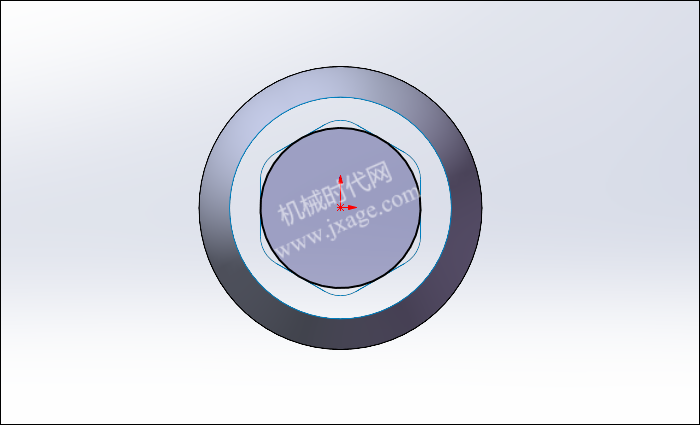

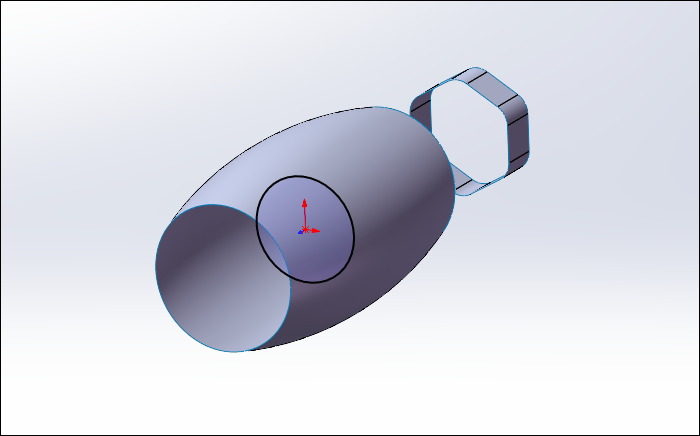

3.点击“插入”-“曲面”-“拉伸曲面”，在右视基准面上绘制如下图所示的草图。

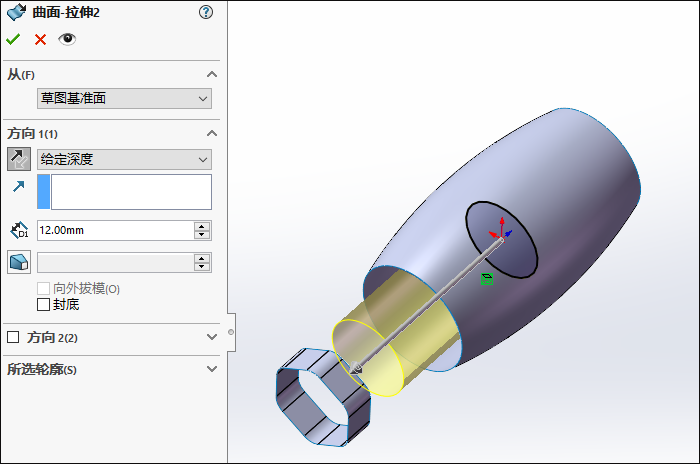

设置拉伸深度为12mm。

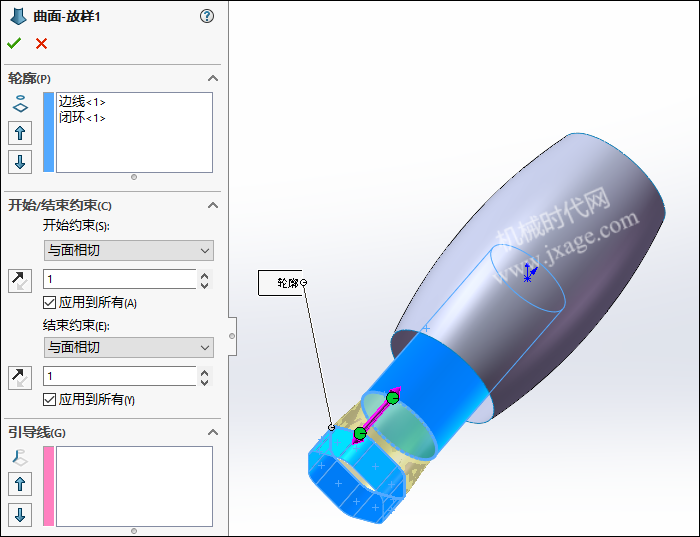

4.点击“插入”-“曲面”-“放样曲面”，选择下图所示的2个蓝色边线作为轮廓，开始/结束约束均设置为“与面相切”。

点击勾号完成。

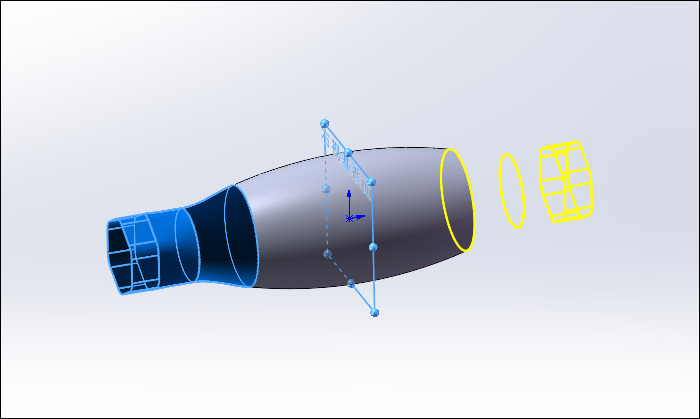

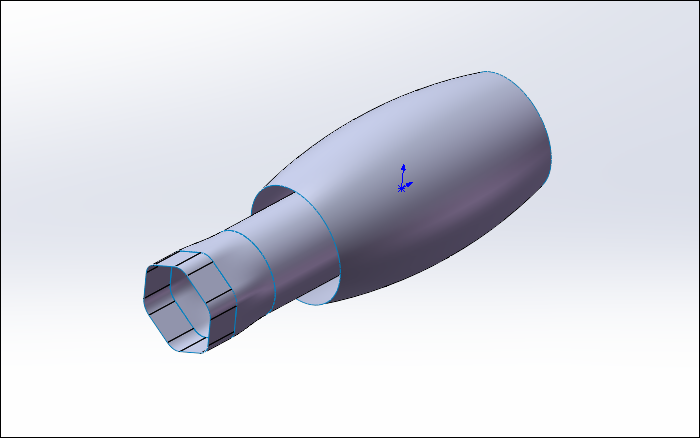

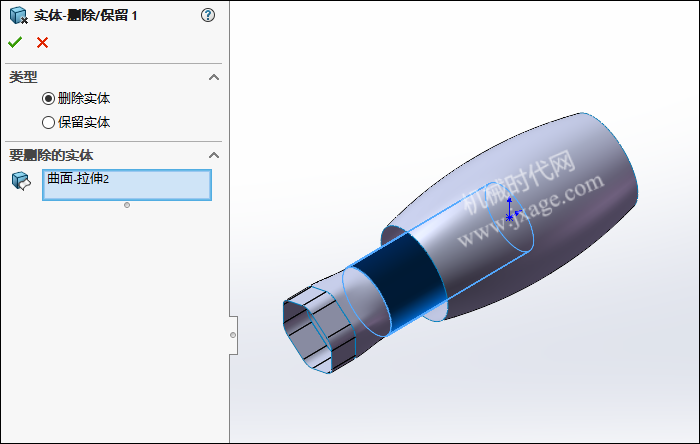

5.点击“插入”-“特征”-“删除/保留实体”，类型选择“删除实体”，将下图蓝色的曲面进行删除。

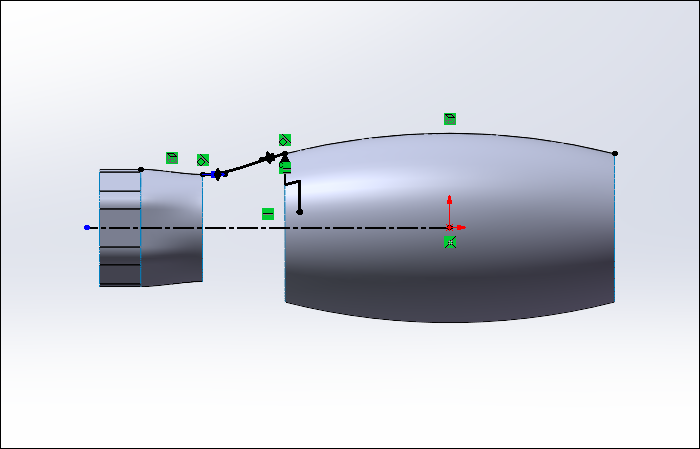

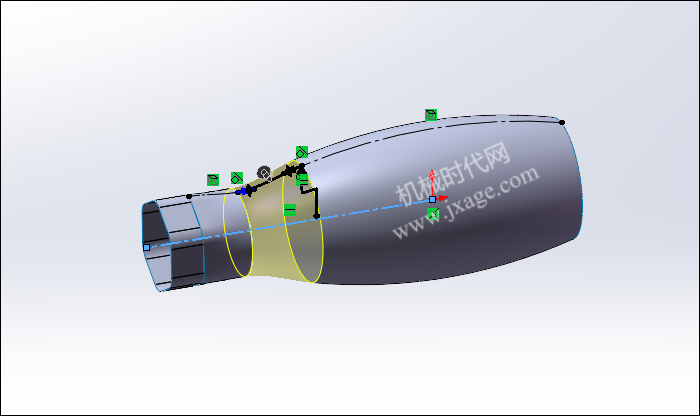

6.点击“插入”-“曲面”-“旋转曲面”，在前视基准面上绘制如下图所示的草图。

点击勾号完成。

7.镜向。

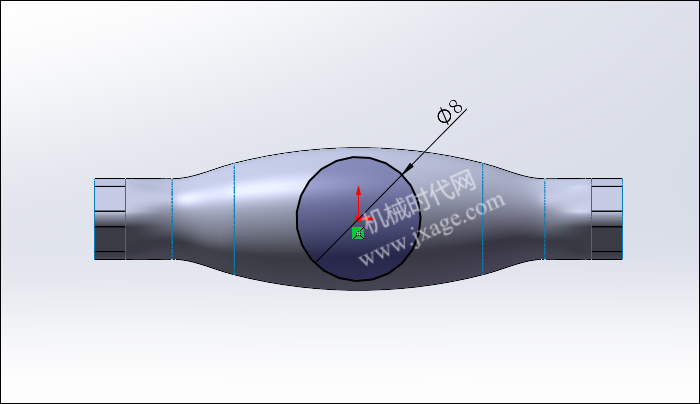

8.点击“插入”-“曲面”-“拉伸曲面”，在上视基准面上绘制如下图所示的草图。

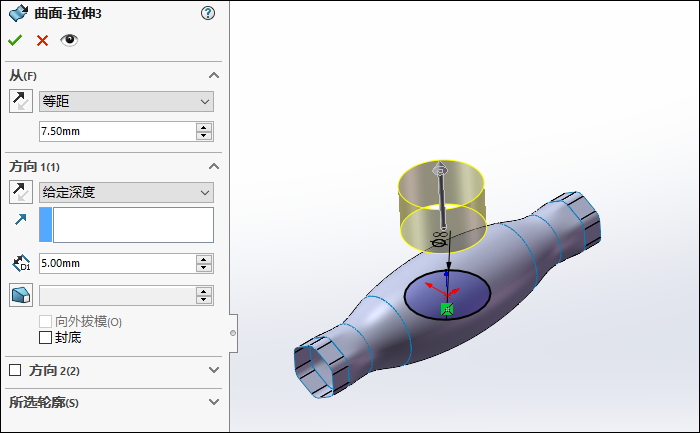

开始条件设置为“等距”，等距值为7.5mm，拉伸深度为5mm，如下图所示，点击勾号完成。

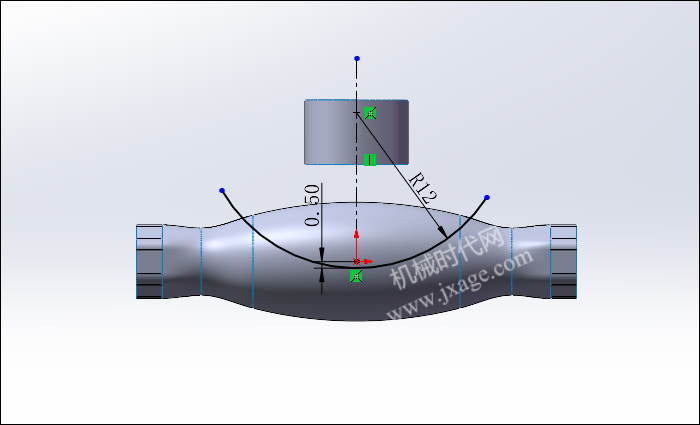

9.点击草图绘制，在前视基准面上绘制如下图所示的草图。

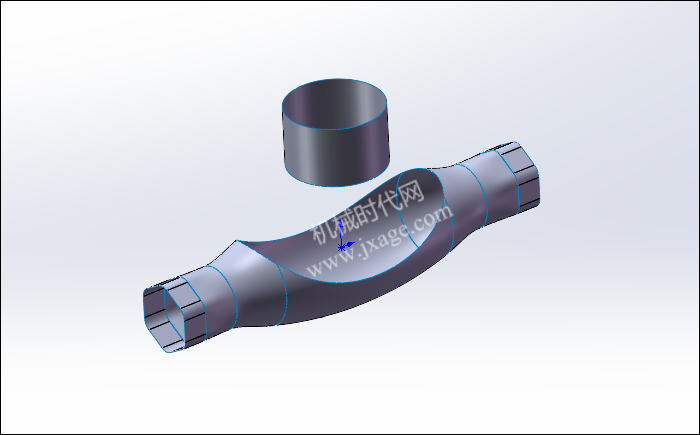

10.点击“插入”-“曲面”-“剪裁曲面”，剪裁类型选择“标准”，选择上一步创建的草图作为剪裁工具，对下图所示的曲面进行剪裁，移除紫色部分，如下图所示。

点击勾号完成。

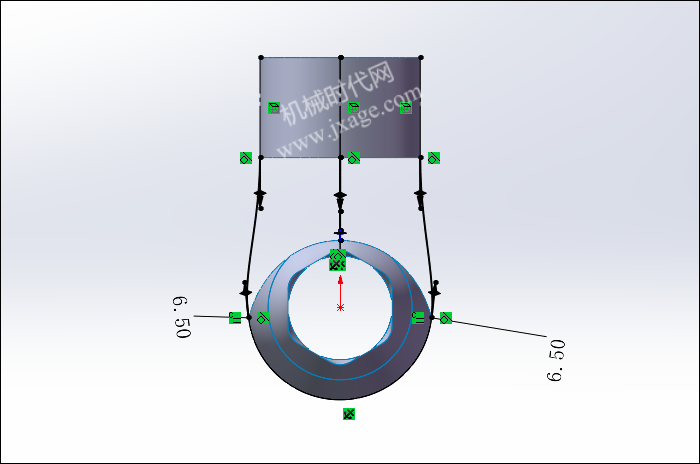

11.点击3D草图，绘制如下图所示的草图。

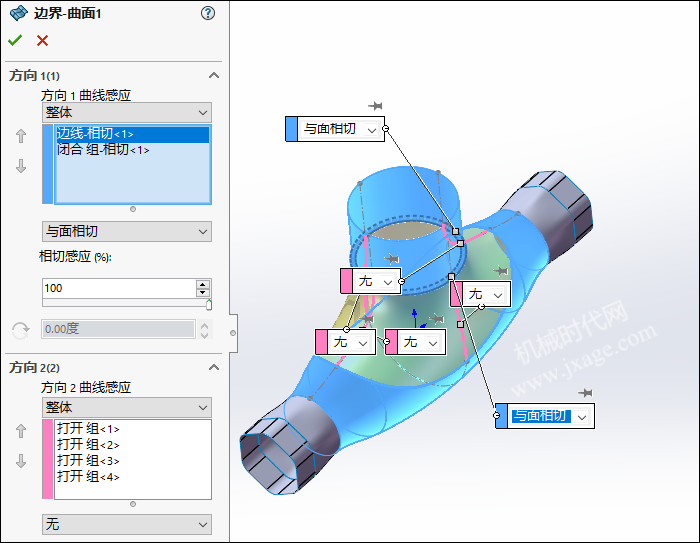

12.点击“插入”-“曲面”-“边界曲面”，选择下图所示的2条边线作为方向1曲线感应，选择下图所示的4条粉红色曲线（即上一步创建的3D草图）作为方向2曲线感应，如下图所示。

点击勾号完成。

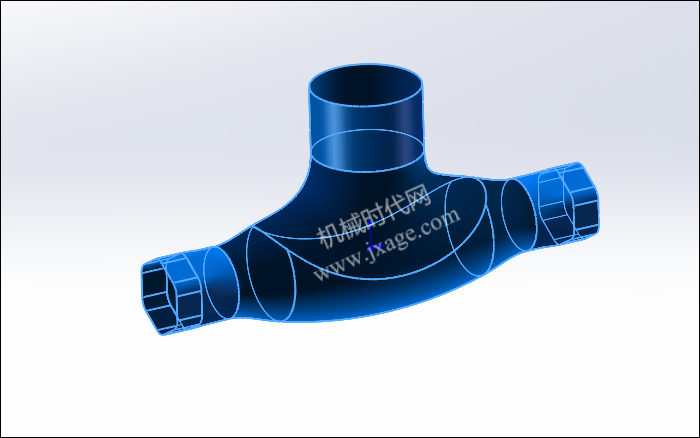

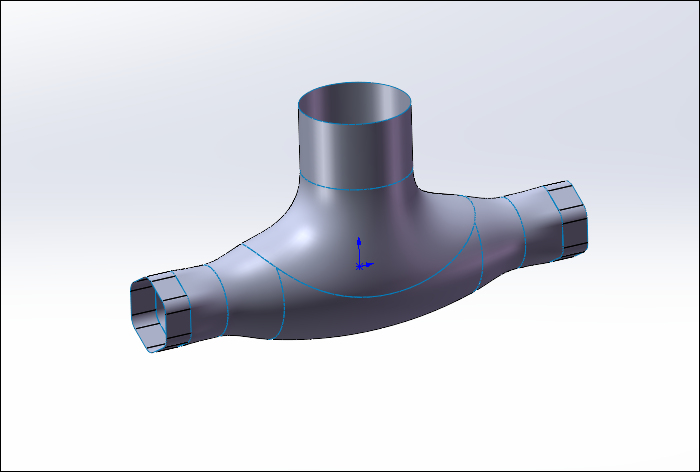

13.点击“插入”-“曲面”-“缝合曲面”，将所有的曲面进行缝合，如下图所示。

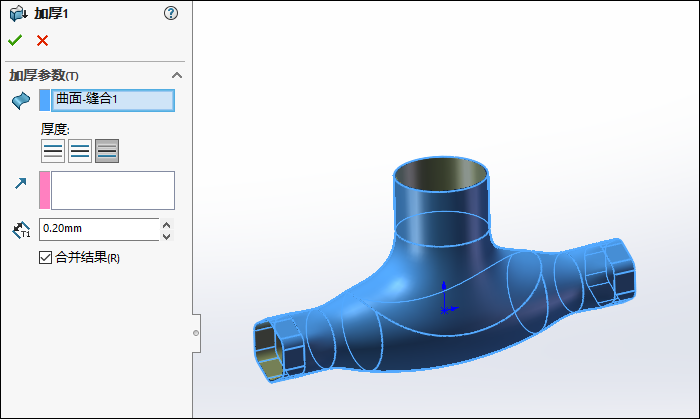

14.加厚曲面。

15.渲染。

模型下载：
