SolidWorks建模练习(85):弹弓形状的曲面管

  • 685 次阅读
  • 阅读模式

最终结果如下图所示:

文章末尾下载模型

方法:

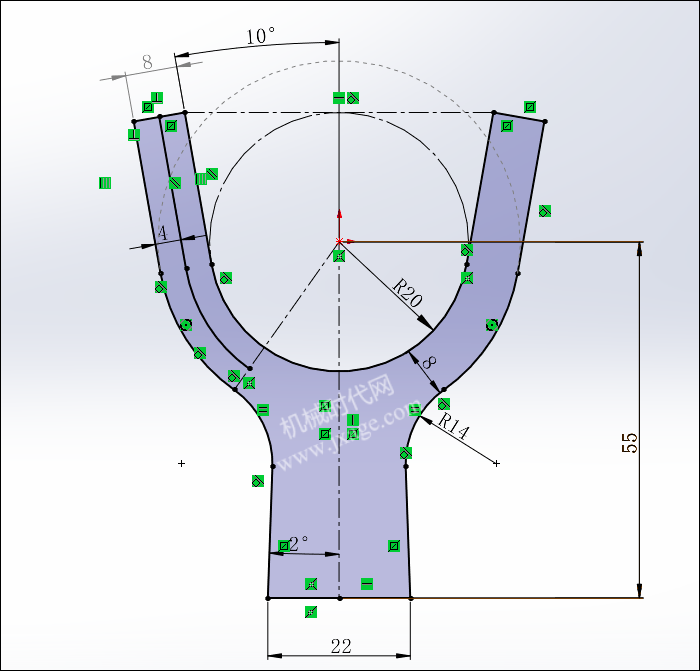

1.点击草图绘制,在前视基准面上绘制如下图所示的草图。

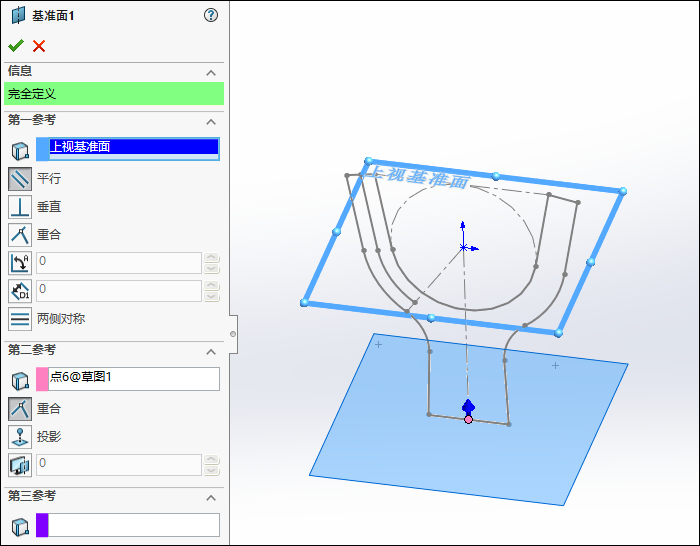

2.创建基准面1。

3.点击“插入”-“曲面”-“拉伸曲面”,在基准面1上绘制如下图所示的草图。

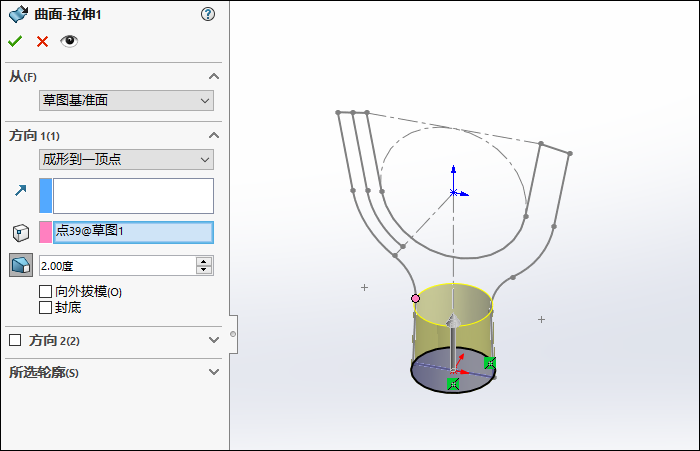

终止条件设置为“成形到一顶点”,选择下图粉红色的顶点作为参考,同时激活拔模,设置拔模角度为2度。

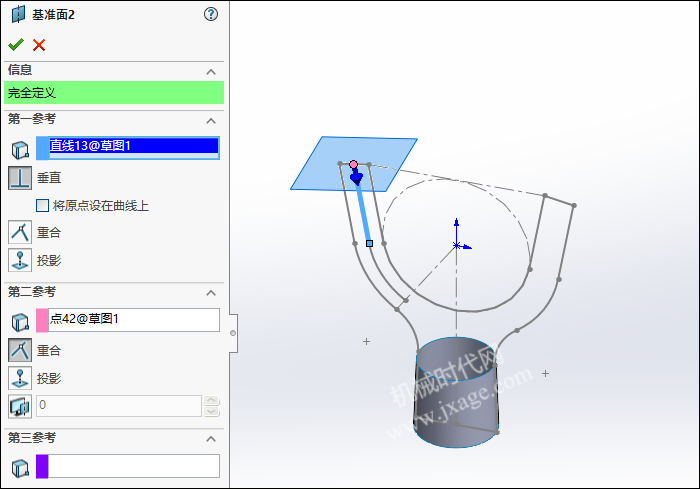

4.创建基准面2。

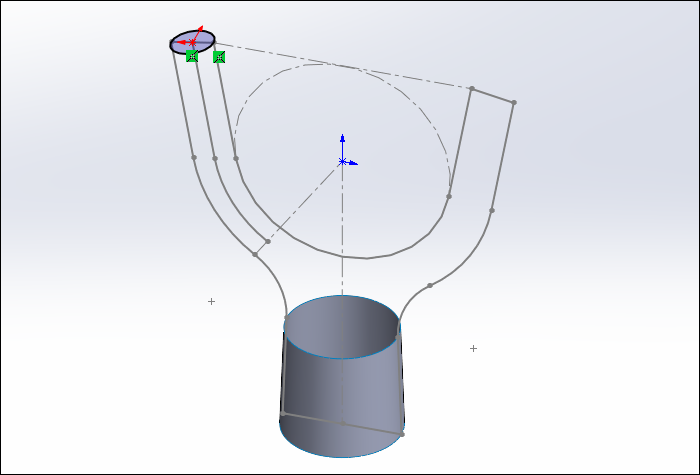

5.点击草图绘制,在基准面2上绘制如下图所示的草图。

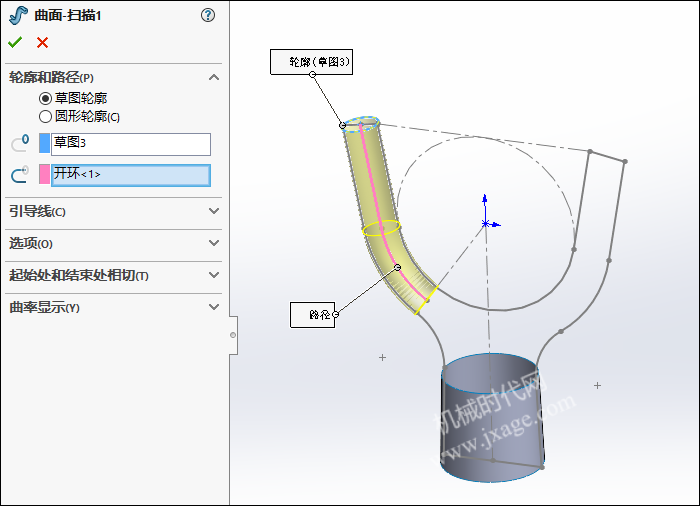

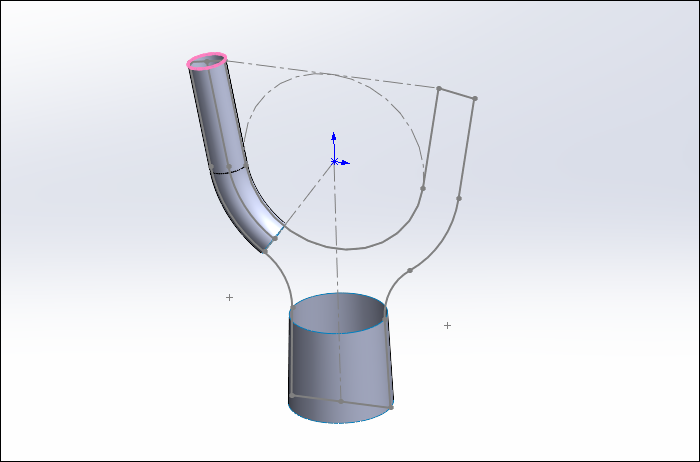

6.点击“插入”-“曲面”-“扫描曲面”,选择下图粉红色的曲线作为扫描的路径,选择草图3作为扫描的轮廓,如下图所示。

点击勾号完成。

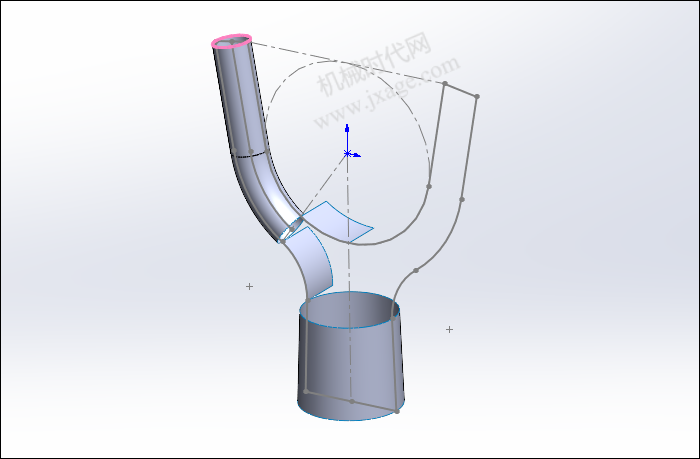

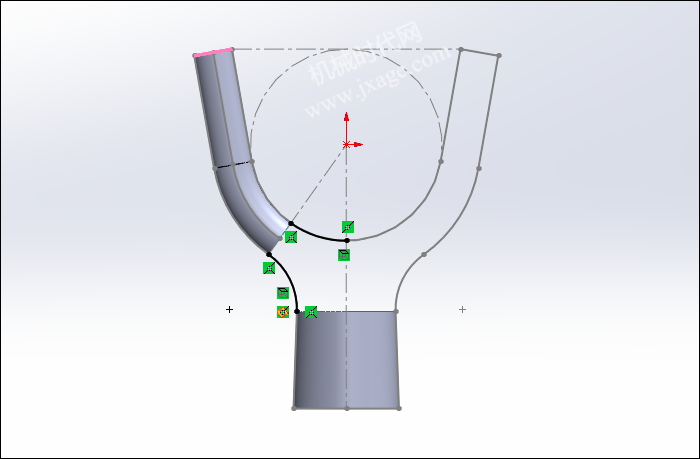

7.点击“插入”-“曲面”-“拉伸曲面”,在前视基准面上绘制如下图所示的草图。

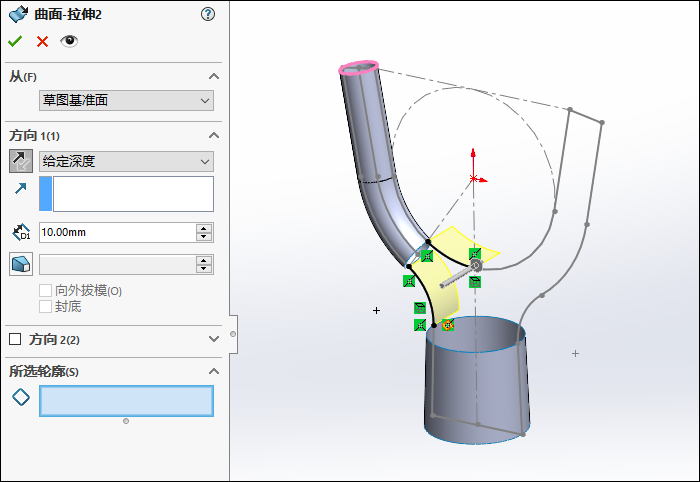

设置拉伸深度为10mm,如下图所示。

点击勾号完成。

8.点击分割线,要分割的曲面选择下图所示的蓝色面,使用右视基准面进行分割,点击勾号完成。

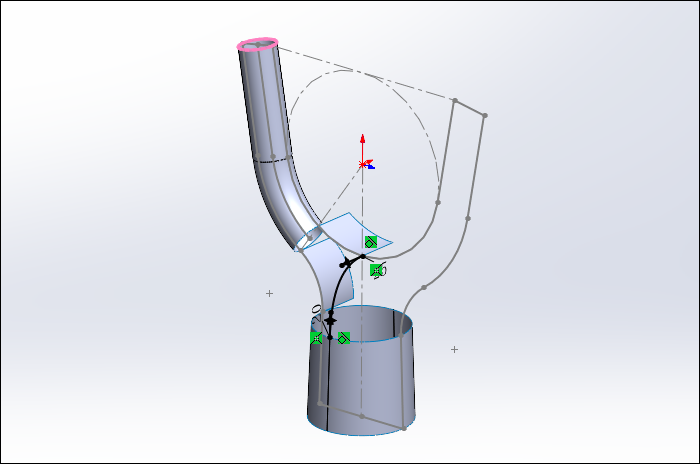

9.点击“插入”-“曲面”-“拉伸曲面”,在右视基准面上绘制如下图所示的草图。

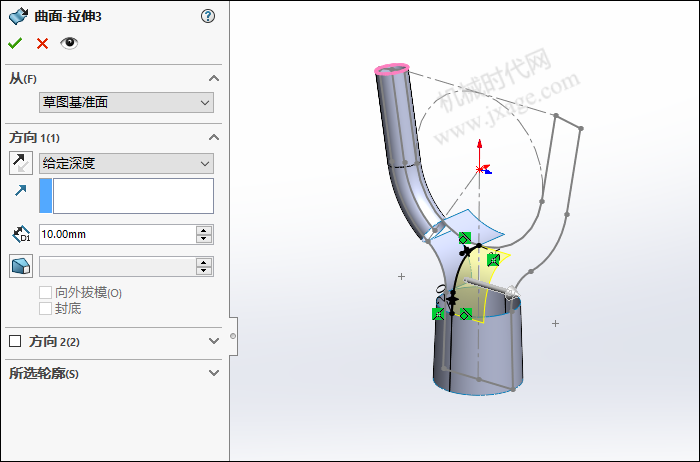

设置拉伸深度为10mm,如下图所示。

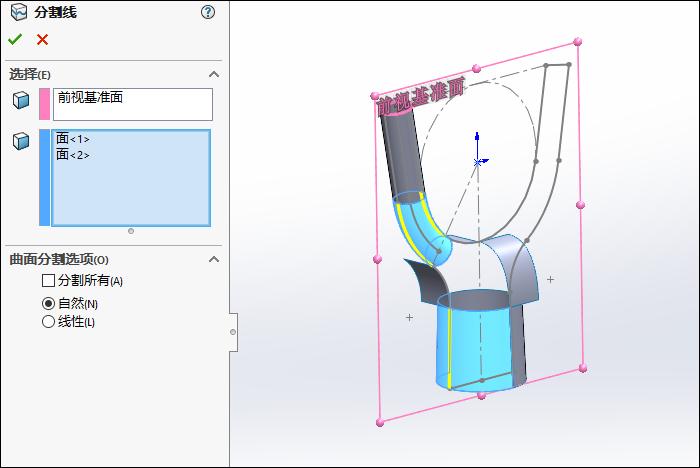

10.点击分割线,要分割的曲面选择下图所示的2个蓝色面,使用前视基准面进行分割,点击勾号完成。

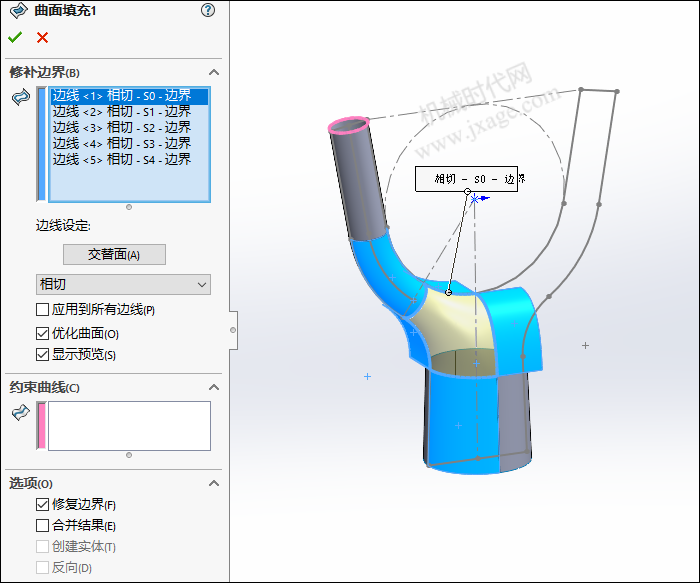

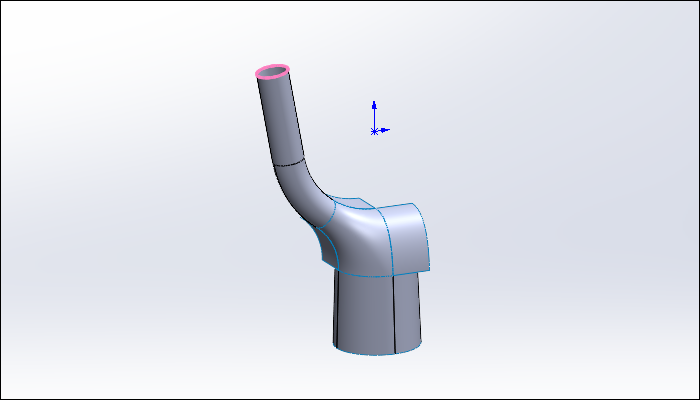

11.点击“插入”-“曲面”-“填充”,选择下图所示的边线作为修补边界,曲率控制按照下图进行设置。

点击勾号完成。

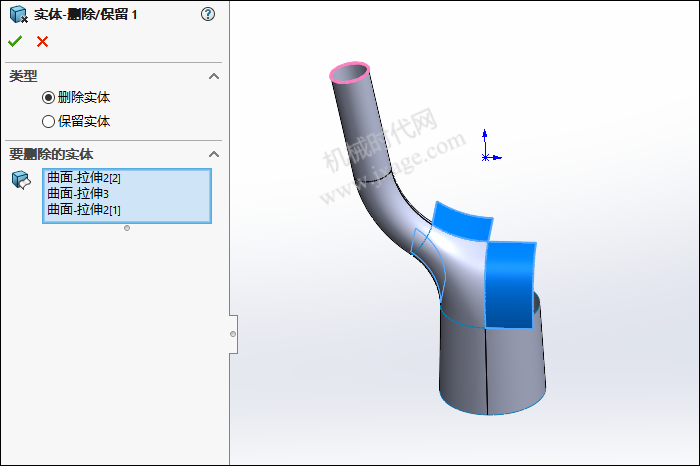

12.点击“插入”-“特征”-“删除/保留实体”,类型选择“删除实体”,将下图蓝色的曲面进行删除。

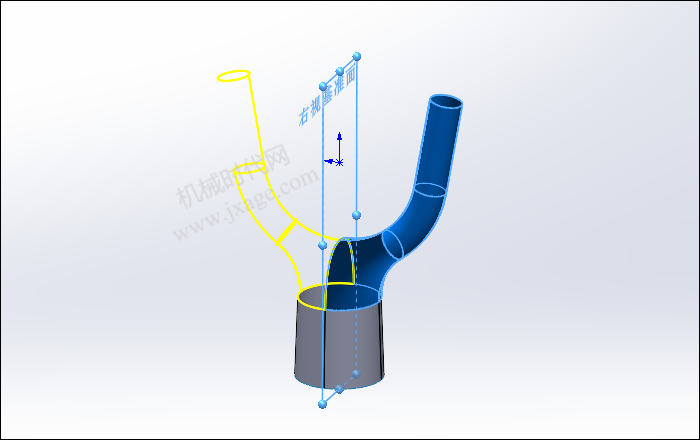

13.镜向。

14.镜向。

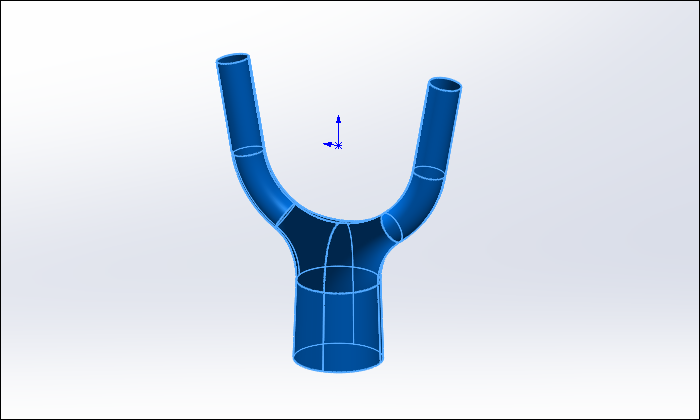

15.点击“插入”-“曲面”-“缝合曲面”,将所有的曲面进行缝合,如下图所示。

16.加厚曲面。

17.渲染完成。
