最终结果如下图所示:

Creo三维建模(60):异形圆环-图片1

文章末尾下载模型

方法

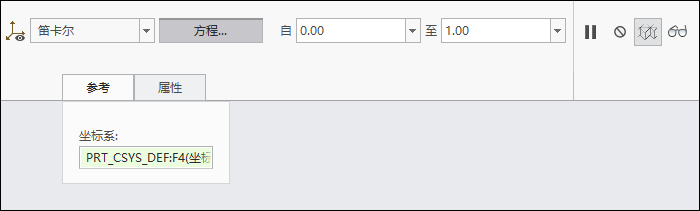

1.点击“基准”-“曲线”-“来自方程的曲线”,坐标系类型选择笛卡尔,选择模型的坐标,如下图所示。

Creo三维建模(60):异形圆环-图片2

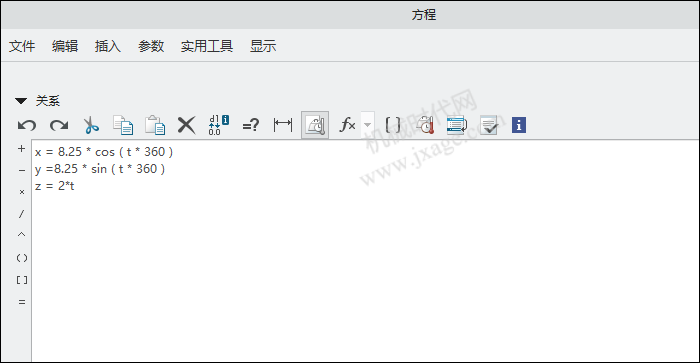

点击控制面板上的“方程”按钮,编制如下图所示的关系式:

x = 8.25 * cos ( t * 360 )

y =8.25 * sin ( t * 360 )

z = 2*t

Creo三维建模(60):异形圆环-图片3

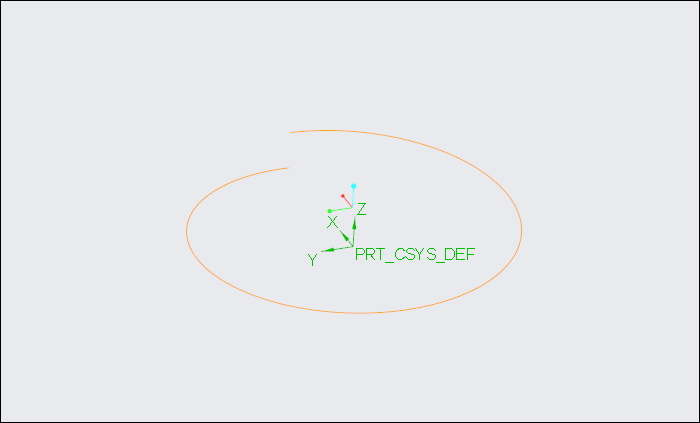

点击勾号完成曲线的创建。

Creo三维建模(60):异形圆环-图片4

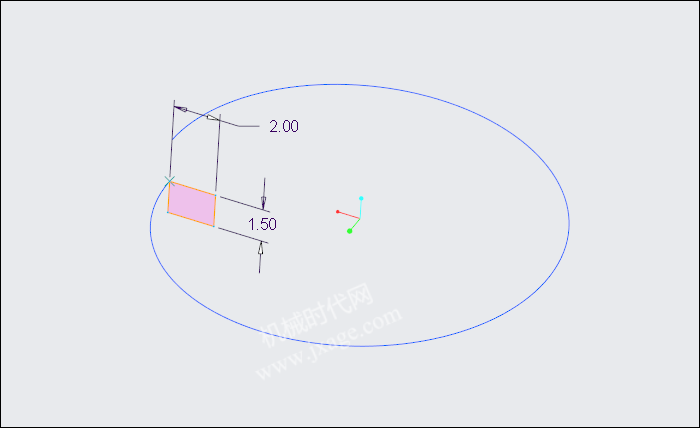

2.点击草绘按钮,在TOP平面绘制如下图所示的草图。

Creo三维建模(60):异形圆环-图片5

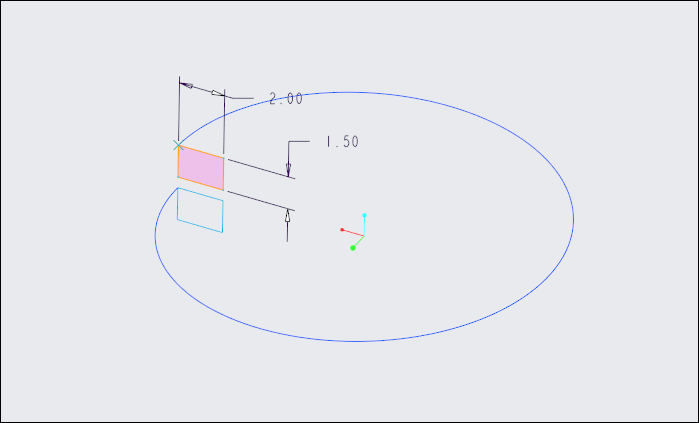

3.再次点击草绘按钮,在TOP平面绘制如下图所示的草图。

Creo三维建模(60):异形圆环-图片6

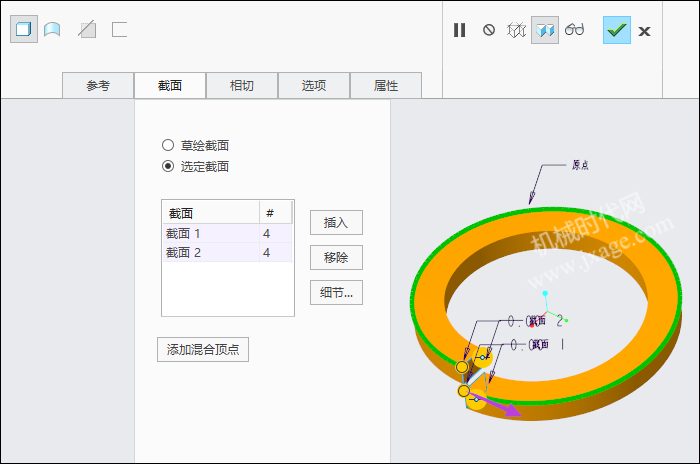

4.点击扫描混合按钮,选择下图的曲线作为扫描曲线,展开“截面”选项卡,勾选“选定截面”,选择步骤2创建的草图作为截面1,然后点击“插入”,选择步骤3创建的草图作为截面2,如下图所示,点击勾号完成。

Creo三维建模(60):异形圆环-图片7

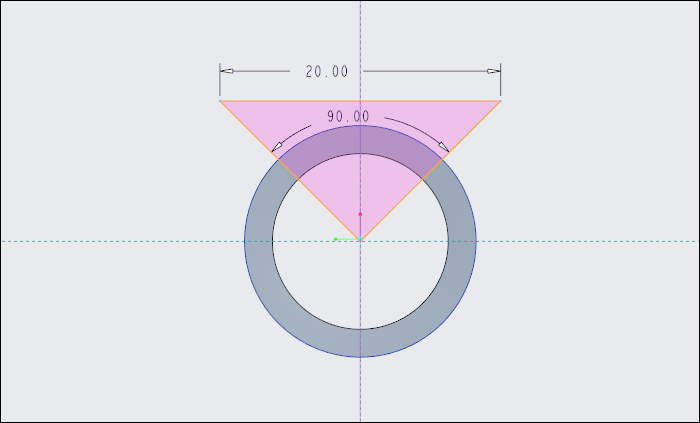

5.点击拉伸,在FRONT平面绘制如下图所示的草图。Creo三维建模(60):异形圆环-图片8

拉伸类型选择“移除材料”,两侧对称拉伸,点击勾号完成。

Creo三维建模(60):异形圆环-图片9

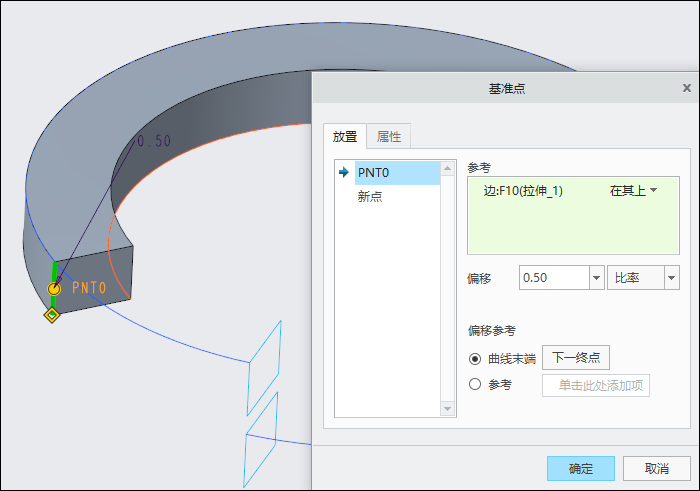

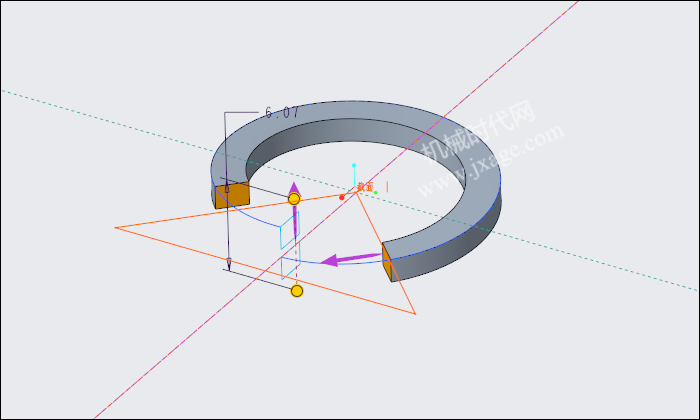

6.创建如下图所示的基准点。

Creo三维建模(60):异形圆环-图片10

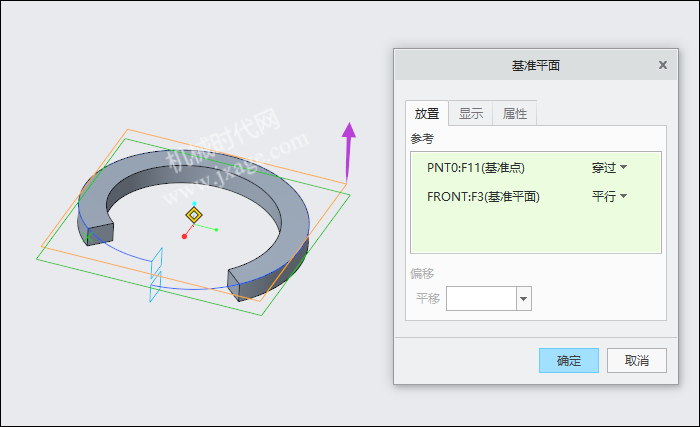

7.创建如下图所示的基准平面。

Creo三维建模(60):异形圆环-图片11

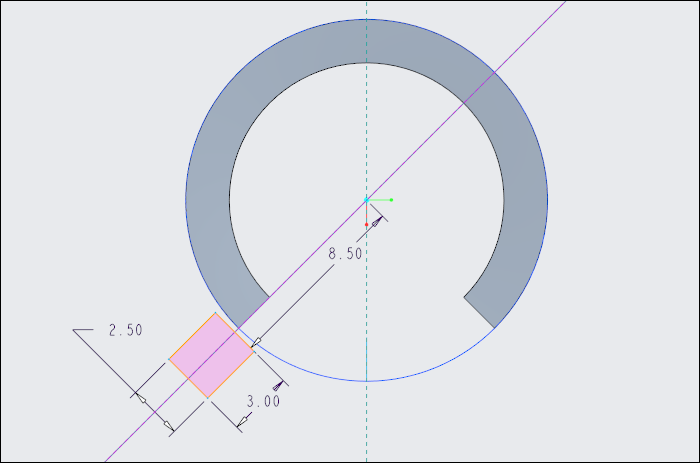

8.点击草绘,在基准面1上绘制如下图所示的草图。

Creo三维建模(60):异形圆环-图片12

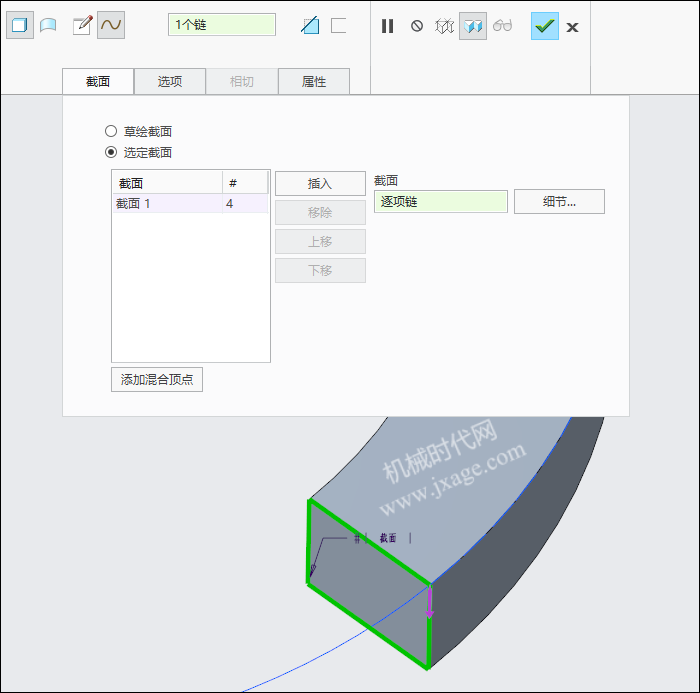

9.点击“混合”,展开“截面选项卡”,勾选“选定截面”,选项下图所示的边线作为截面1。

Creo三维建模(60):异形圆环-图片13

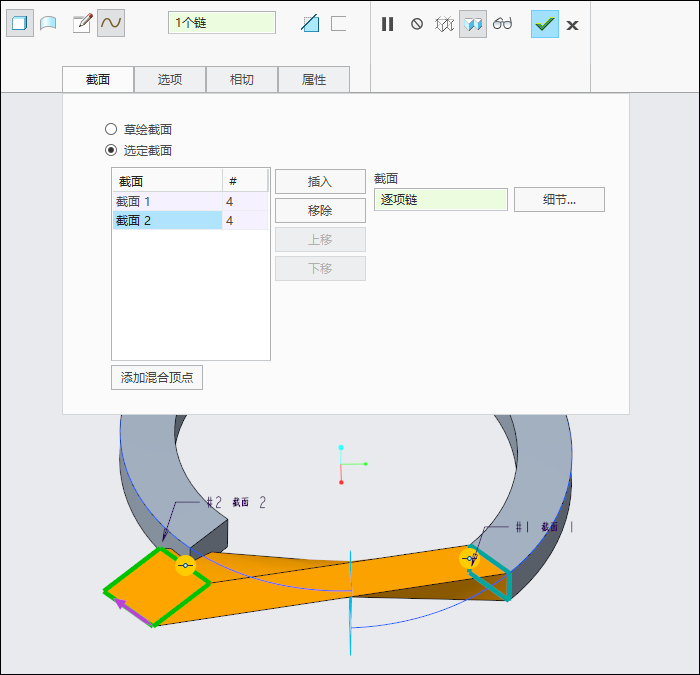

点击“插入”,选择步骤8创建的草图作为截面2。

Creo三维建模(60):异形圆环-图片14

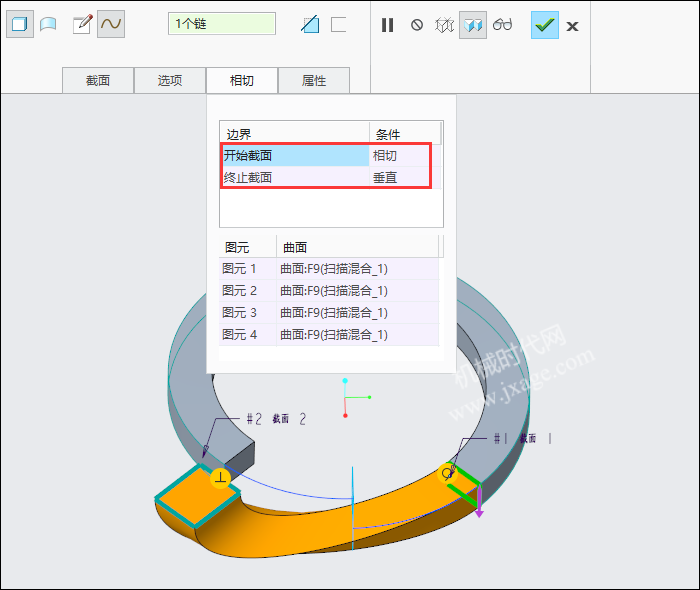

展开“相切”选项卡,按照下图设置开始截面和终止截面的边界条件。

Creo三维建模(60):异形圆环-图片15

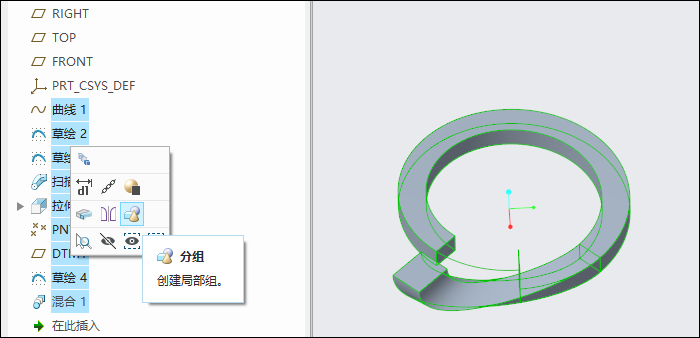

10.将下图所示的特征创建局部组。

Creo三维建模(60):异形圆环-图片16

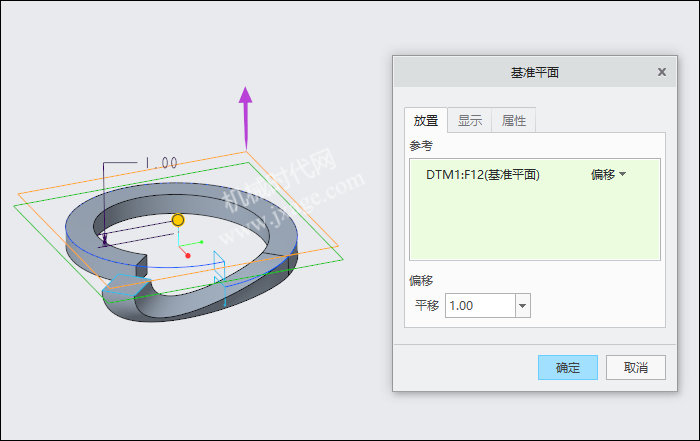

11.创建基准平面2。

Creo三维建模(60):异形圆环-图片17

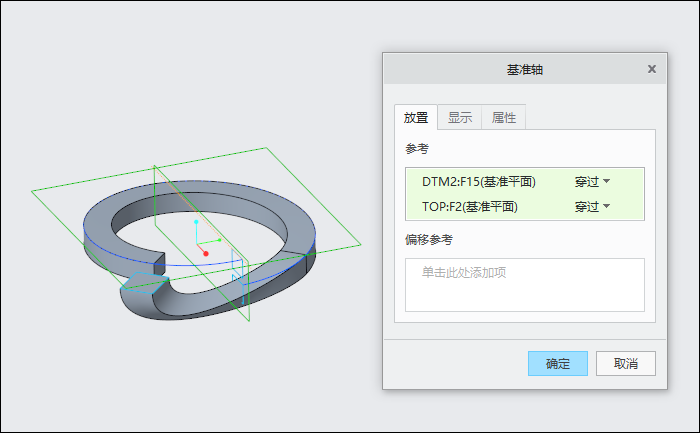

12.创建基准轴。

Creo三维建模(60):异形圆环-图片18

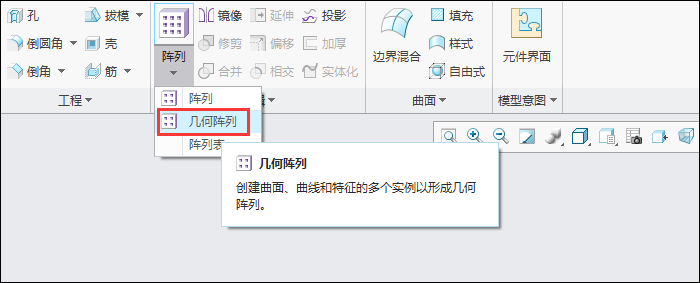

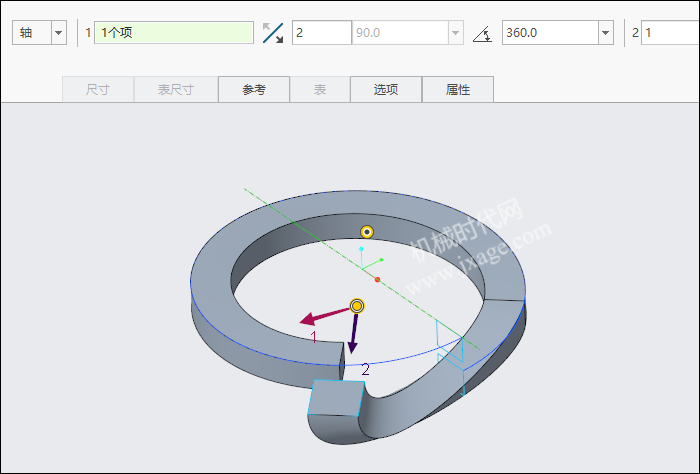

13.选中模型树上的组特征,然后点击几何阵列。

Creo三维建模(60):异形圆环-图片19

阵列类型选择“轴”,阵列数量为2。

Creo三维建模(60):异形圆环-图片20

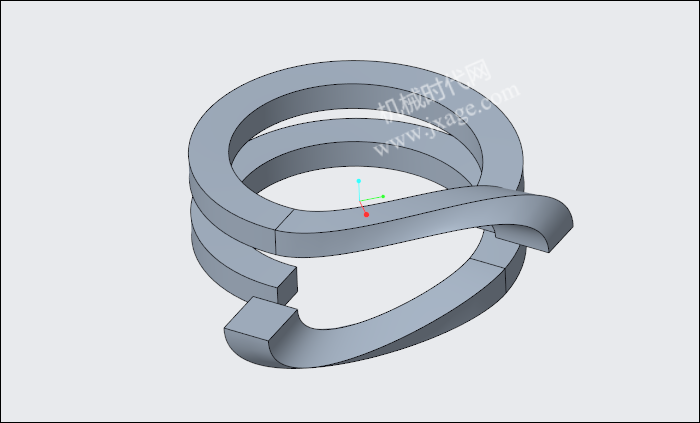

阵列完成。

Creo三维建模(60):异形圆环-图片21

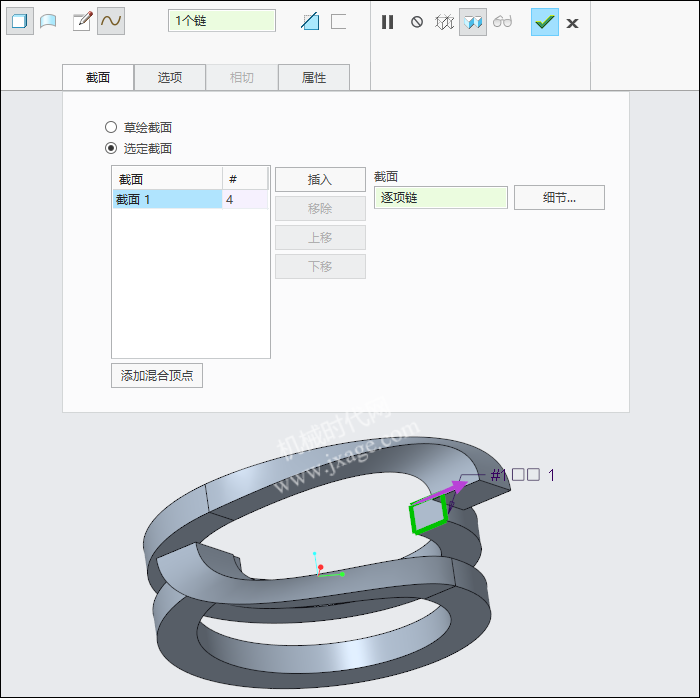

14.点击“混合”,展开“截面选项卡”,勾选“选定截面”,选项下图所示的边线作为截面1。

Creo三维建模(60):异形圆环-图片22

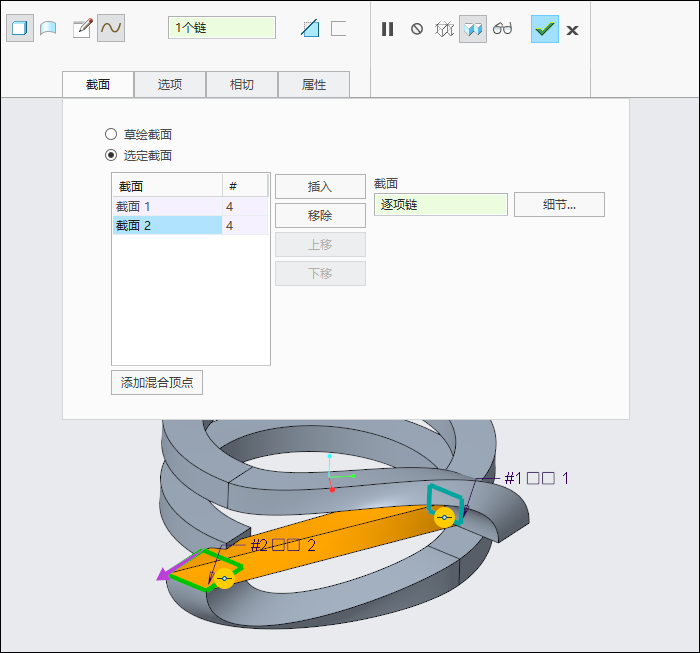

点击“插入”,选择下图所示的边线作为截面2。

Creo三维建模(60):异形圆环-图片23

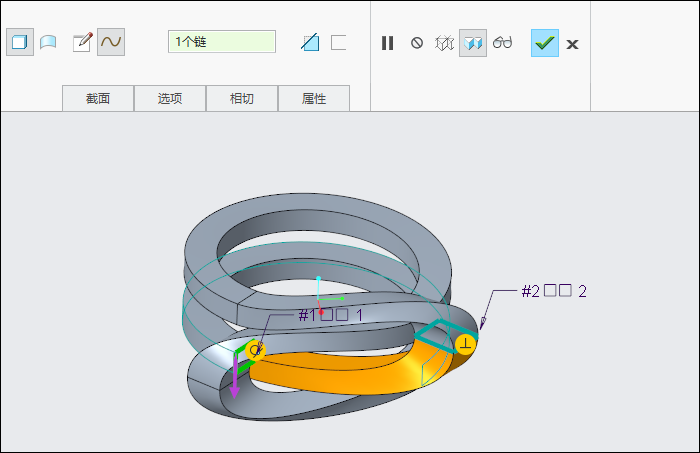

设置边界条件。

Creo三维建模(60):异形圆环-图片24

15.采用上一步同样的方法,创建出下图所示的特征。

Creo三维建模(60):异形圆环-图片25

完成。

Creo三维建模(60):异形圆环-图片26

模型下载:

此处为隐藏的内容
注册登录后,方可查看
