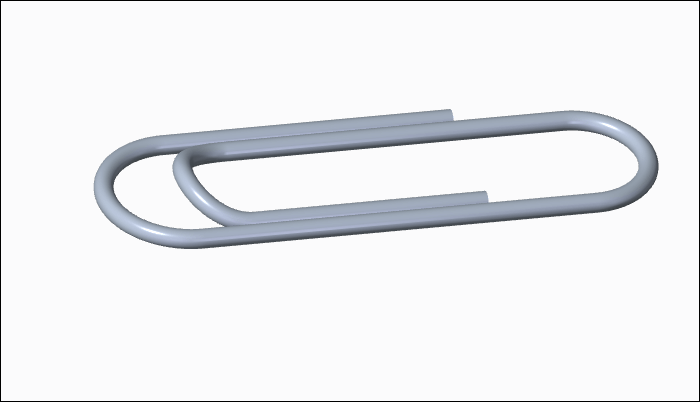

最终结果如下:

方法:

1.新建零件文件。

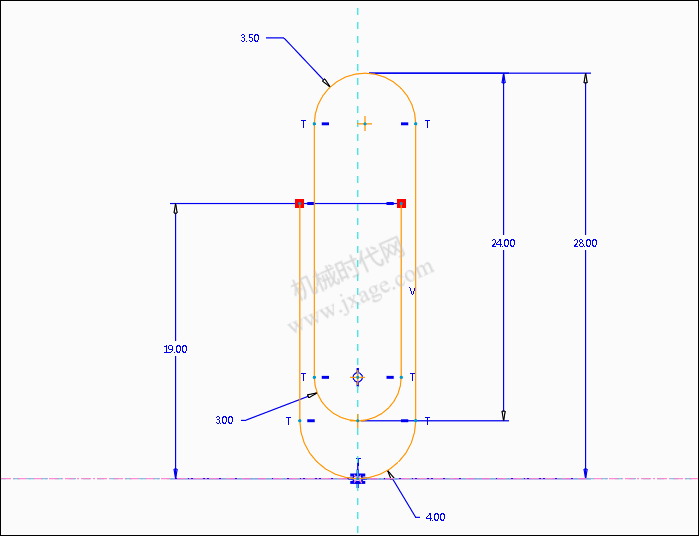

2.点击拉伸,在FRONT平面绘制如下的草绘。

对称拉伸8。

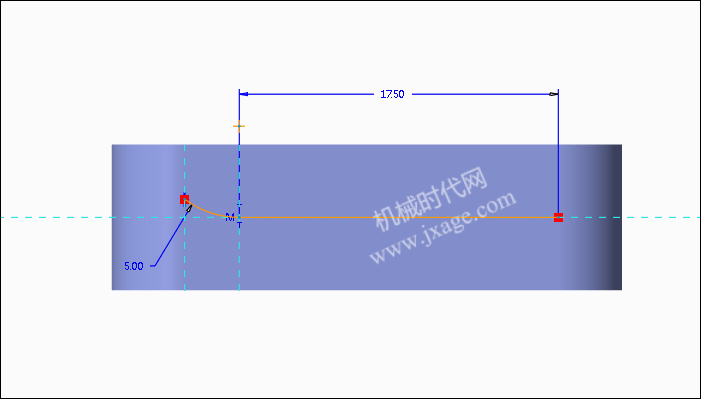

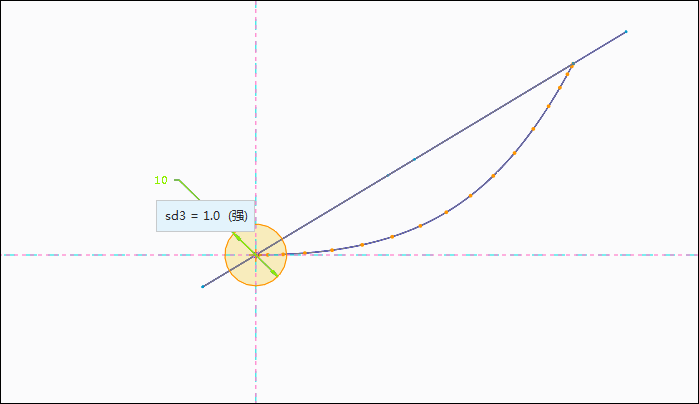

3.点击拉伸,在RIGHT平面绘制如下的草绘,对称拉伸6。

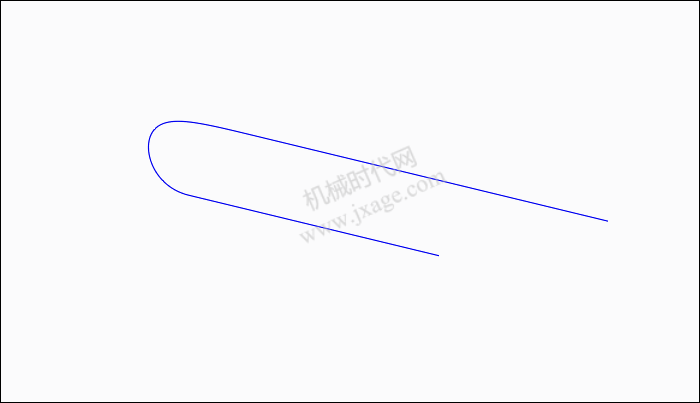

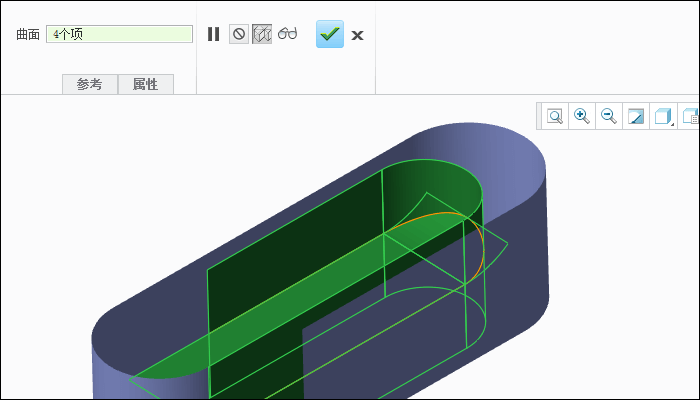

4.选择这拉伸2,点击右下角的过滤器选择【曲面】,选择下面的绿色曲面,再点击【相交】,即可创建出下面的曲线。

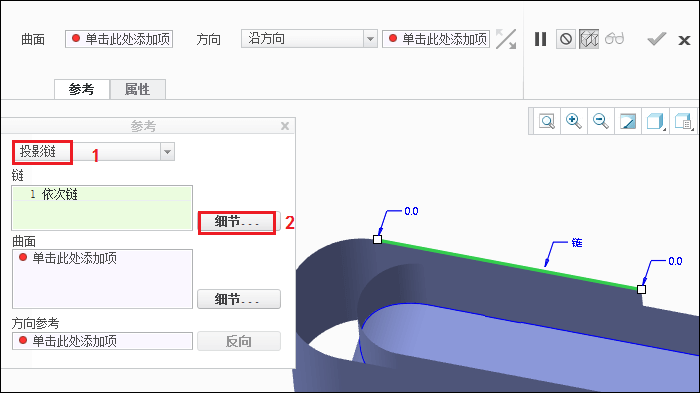

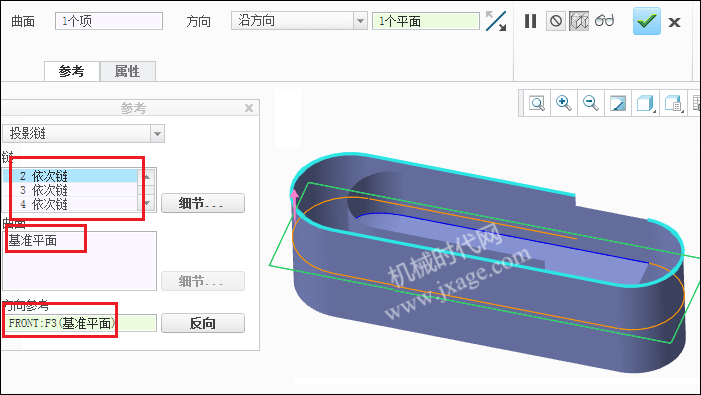

5.点击【投影】,按照下图进行设置,选择FRONT平面作为投影放置面。

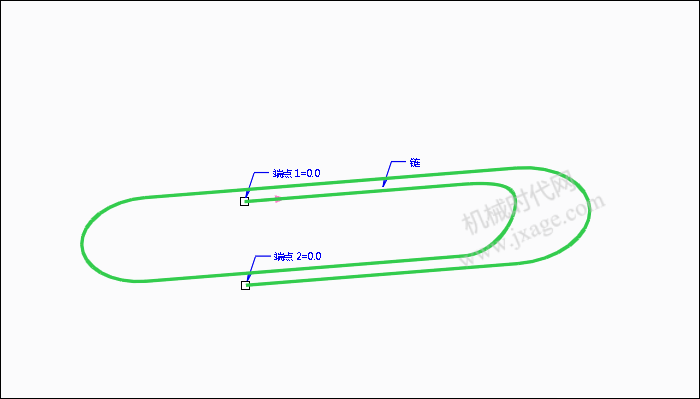

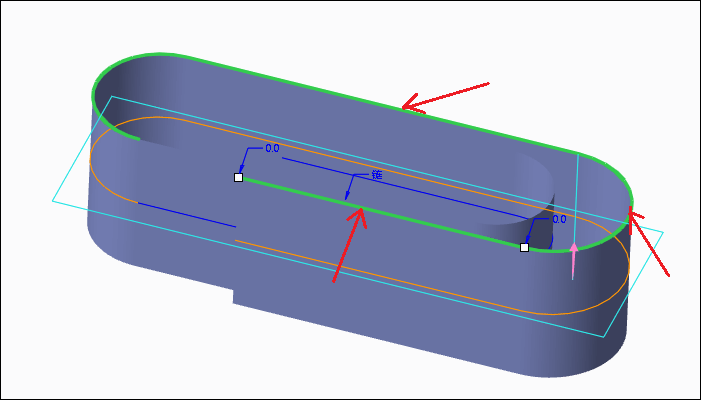

按住Ctrl依次选择拉伸1的边缘,如下图所示。

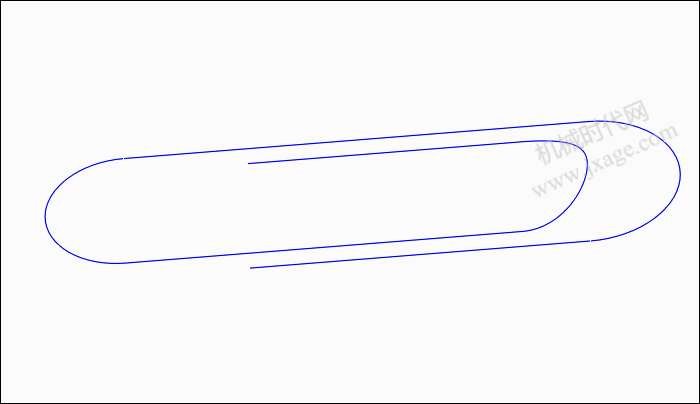

完成。

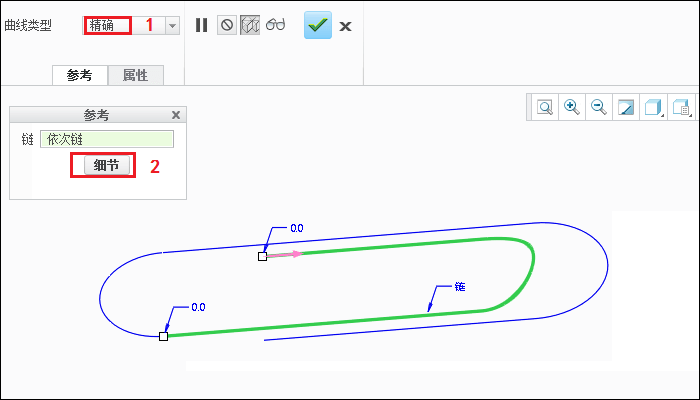

6.点击右下角的过滤器选择【几何】,再选择下图的绿色曲线,按住Ctrl+C再按Ctrl+V,弹出如下的控制面板。点击【参考】-【细节】。

按住Ctrl依次选择全部的曲线,点击确定,这样就可以将整个曲线合并成一条曲线。

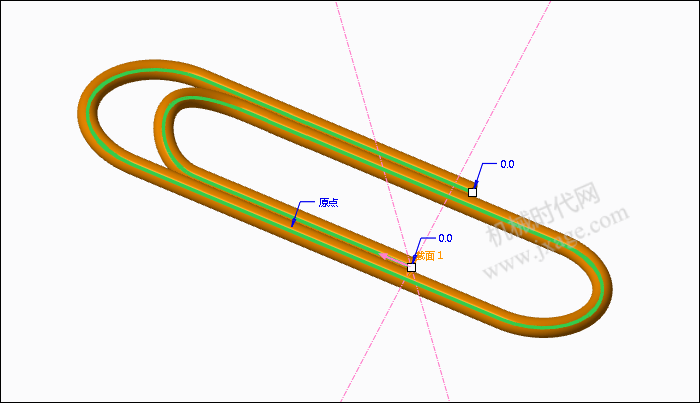

7.点击扫描,选择上步创建的曲线作为扫描轨迹,绘制如下的截面。

完成。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
