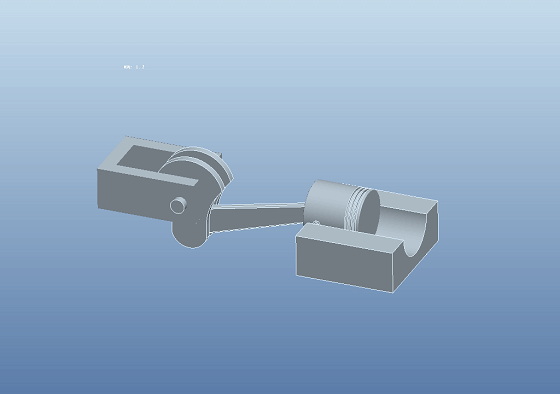

最终结果如下图所示:

文章末尾下载模型

一、装配

1.新建组件文件。

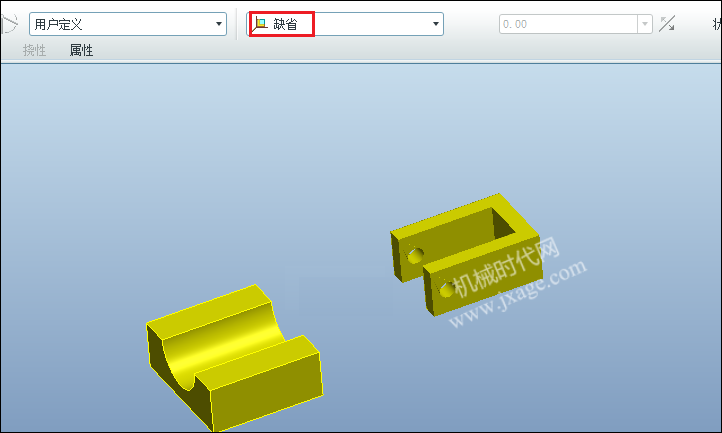

2.添加frame文件,以缺省的方式放置。

Proe内燃机运动仿真-图片1

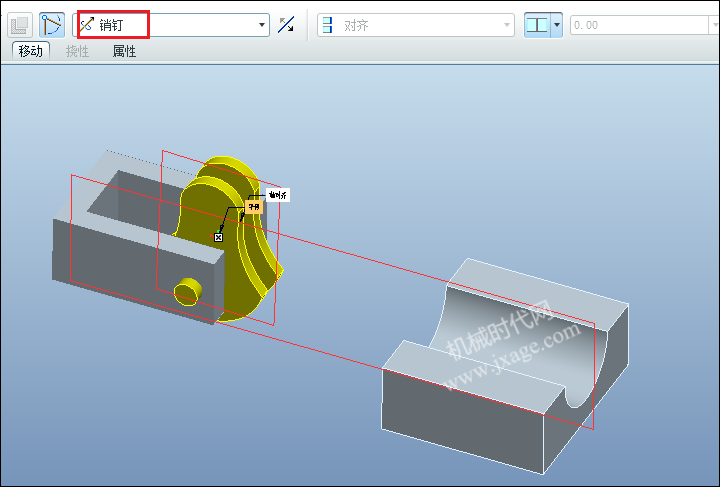

3.添加quzhou,连接方式选择销钉,通过选择两个基准轴和两个平面进行对齐。

Proe内燃机运动仿真-图片2

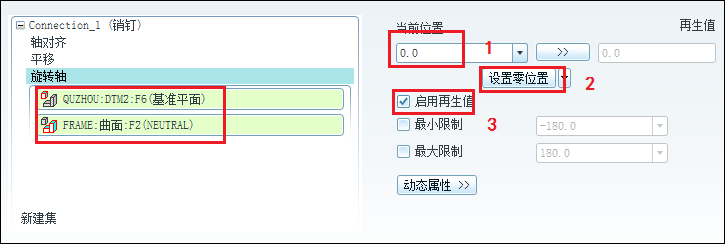

点击【放置】,选择下图所示的两个平面,角度设置 0,点击设置零位置并勾选启用再生值。

Proe内燃机运动仿真-图片3

Proe内燃机运动仿真-图片4

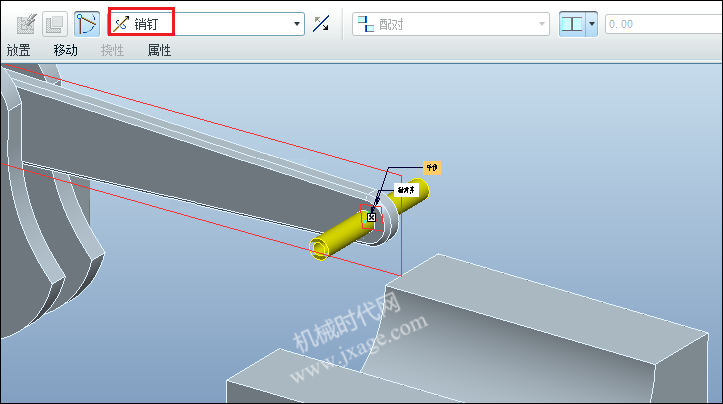

4.添加bar文件。选择销钉连接,按照下图所示进行装配。

Proe内燃机运动仿真-图片5

5.添加xiao,将其与bar使用销钉连接。

Proe内燃机运动仿真-图片6

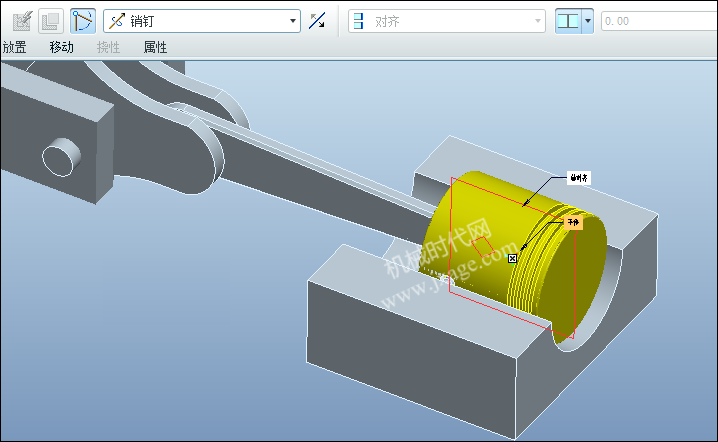

6.添加piston(活塞),选择销钉连接,通过选择两个基准轴和两个平面进行对齐。

Proe内燃机运动仿真-图片7

Proe内燃机运动仿真-图片8

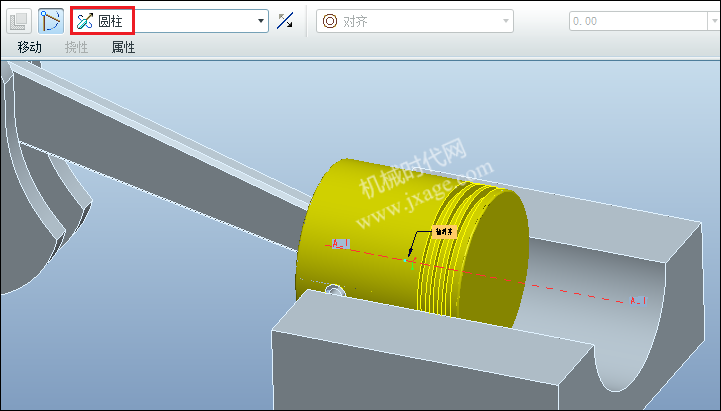

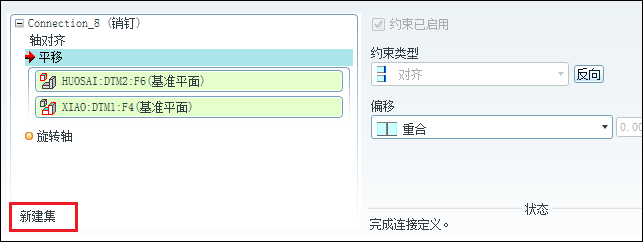

点击【放置】-【新建集】,选择圆柱连接,选择活塞的轴线和机架的轴线进行对齐。

Proe内燃机运动仿真-图片9

Proe内燃机运动仿真-图片10

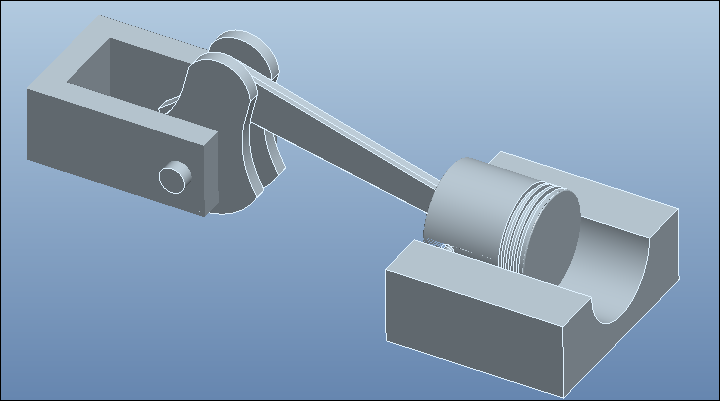

装配完成。

Proe内燃机运动仿真-图片11

二、仿真

1.点击【应用程序】-【机构】,进入机构环境。

2.点击右侧的伺服电机,选择下图箭头所指的运动轴放置电机。

Proe内燃机运动仿真-图片12

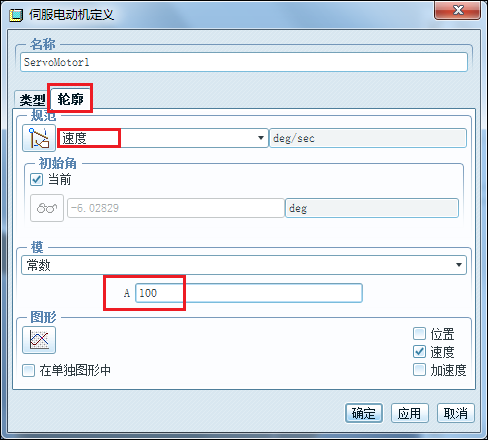

设置电机的参数。

Proe内燃机运动仿真-图片13

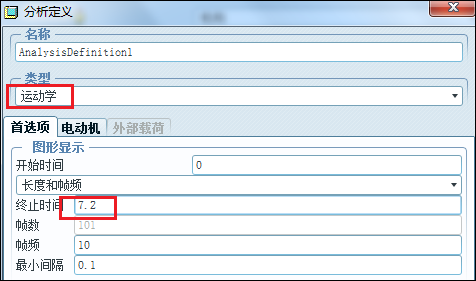

3.点击右侧的【机构分析】,类型选择运动学,终止时间为7.2,这样曲轴旋转2圈即停止。点击运行机构运行起来。

Proe内燃机运动仿真-图片14

4.点击右侧的【测量】,新建一个测量。

Proe内燃机运动仿真-图片15

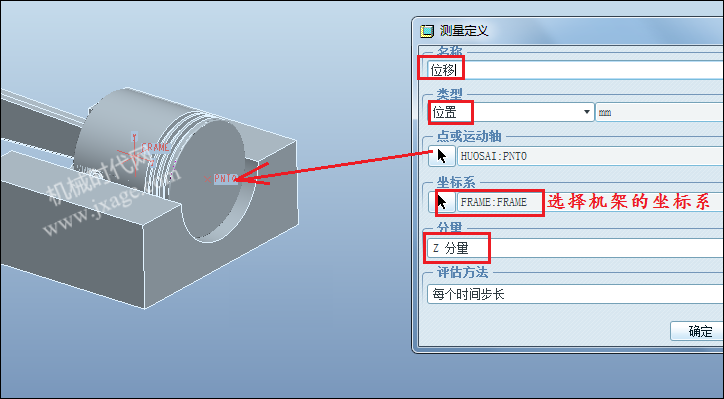

名称输入位移,类型选择位置,选择活塞上的基准点作为测量对象,参考坐标系选择机架(frame)的坐标系,选择Z分量。

Proe内燃机运动仿真-图片16

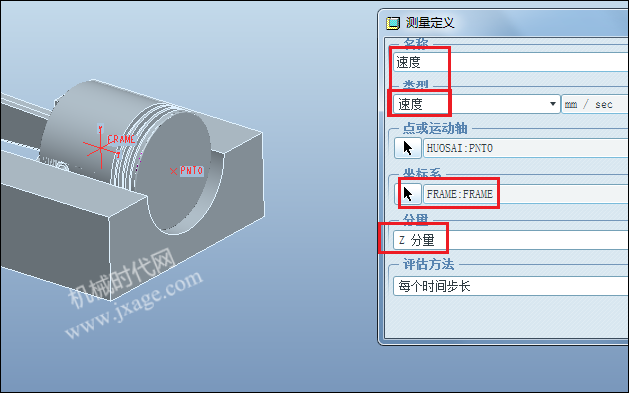

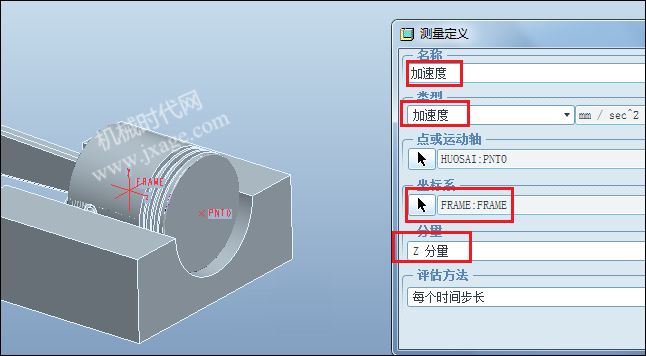

采用同样的方法再新建速度和加速度的测量。

Proe内燃机运动仿真-图片17

Proe内燃机运动仿真-图片18

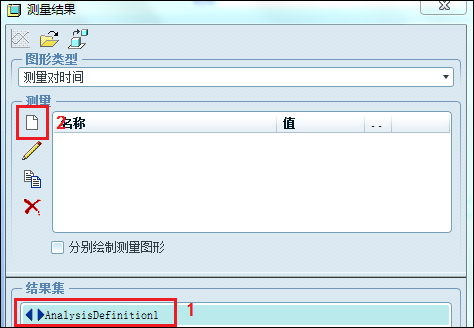

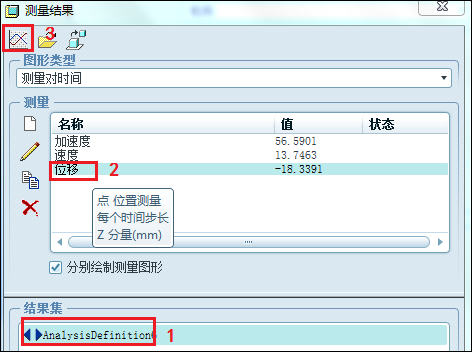

按照下图的顺序,即可创建出运动图解。

Proe内燃机运动仿真-图片19

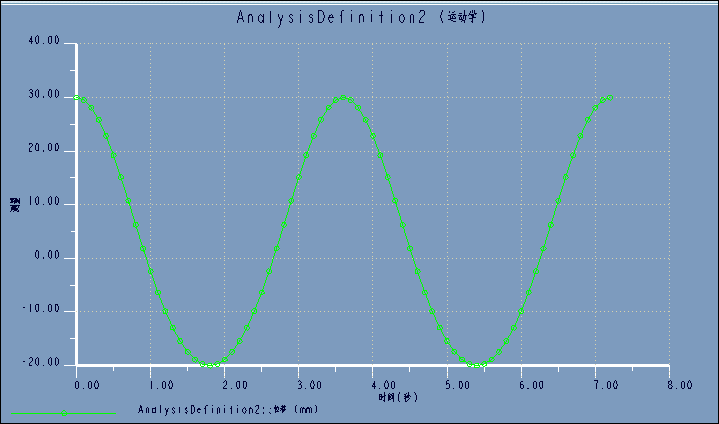

位移的运动图解。

Proe内燃机运动仿真-图片20

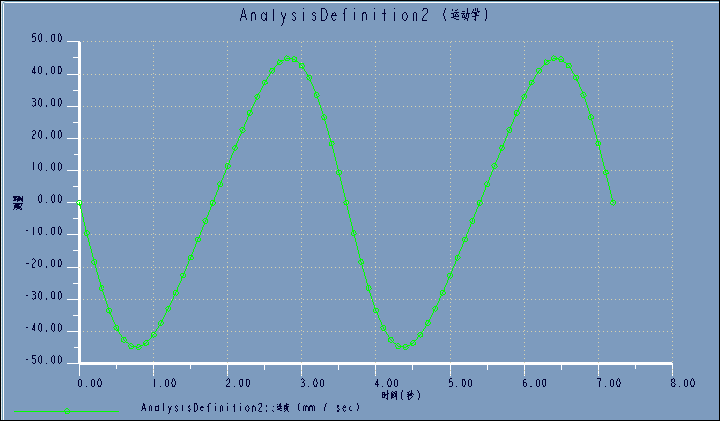

速度的运动图解。

Proe内燃机运动仿真-图片21

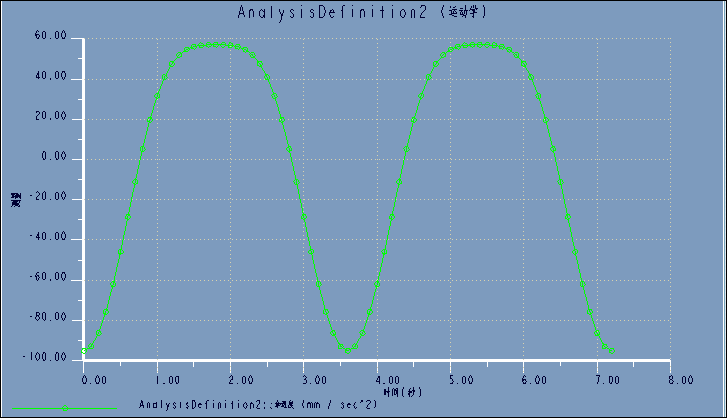

加速度运动图解。

Proe内燃机运动仿真-图片22

模型下载:

此处为隐藏的内容
注册登录后,方可查看
