Proe Mechanica之弹簧模态分析

  • A+
所属分类:Mechanica
摘要

模态分析是研究结构动力特性一种方法。模态是指机械结构的固有振动特性,每一个模态都有特定的固有频率、阻尼比和模态振型。分析这些模态参数的过程称为模态分析。

以下面的模型为例。

方法:

1.创建完弹簧模型之后,点击【应用程序】-Mechanica】,弹出下面的窗口,直接默认全部设置,点击确定。

2.给模型添加材料属性,点击右侧工具栏的材料按钮,弹出下面的窗口,选择steel将其添加到右侧的窗口,如下图所示。

3.点击材料指定按钮,如下图所示。

4.设置约束。参照类型选择曲面,选择弹簧的簧丝端面为被约束的位置。设置完成后,点击确定即可。

5.现在开始划分网格,在此之前我们可以将网格大小进行设置。如下图所示,我们设置最大元素尺寸为5mm


点击下图红色箭头所指的按钮。

弹出下面的窗口。点击创建,系统开始进行网格划分。划分完成后,弹出下面的窗口。

将网格进行保存。

6.创建分析。点击下图所示额按钮,弹出分析和设计研究窗口。

新建模态分析。

所有的设置默认。点击确定。

7.下面正式进行分析。点击下图的绿色按钮。


选择是。

选择是。

分析过程可能需要花费一定的时间。

分析完成后点击下图红色方框中的按钮。

弹出如下的窗口,点击【显示选项】,按照下图进行设置。点击确定并显示。

我们就可以看见如下的模型。

8.点击【文件】-【另存为】,名称为01,点击确定。

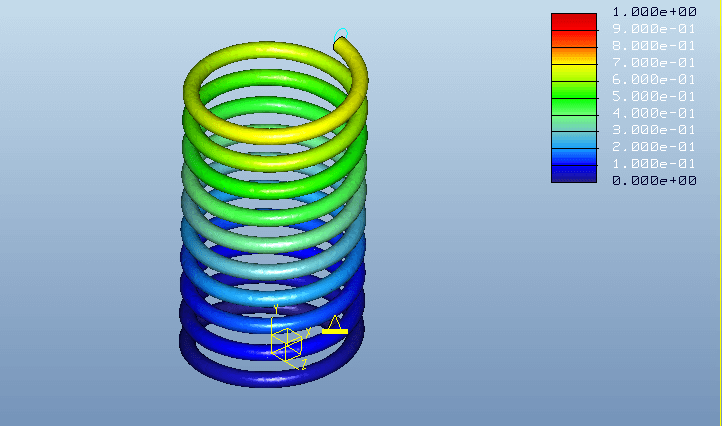

点击编辑按钮,勾选模式2,取消勾选模式1,点击确定并显示。

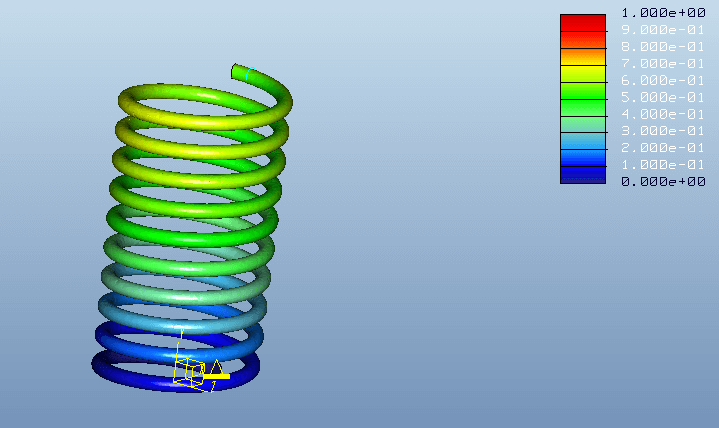

我们可以看到下面的结果。同样将其进行另存为,名称为02.

再次进行编辑,选择模式3,点击确定并显示。同样进行另存为,名称为03.

采用同样的方法,点击编辑,勾选模式4,将其另存为04.

9.现在我们想把4种模式在一个窗口中进行显示。点击【插入】-【结果窗口来自文件】,选择03,点击确定。

我们可以看见在同一个窗口出现模式3和模式4,如下图。

采用同样的方法,再次插入0201,我们就可以在通一个窗口观察四种模式了。
