Creo如何创建圆柱刻度?

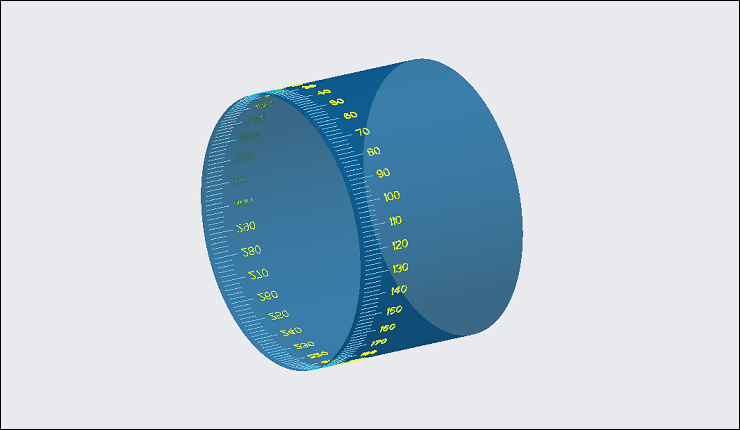

最终结果如下图所示。

文章末尾下载模型

方法:

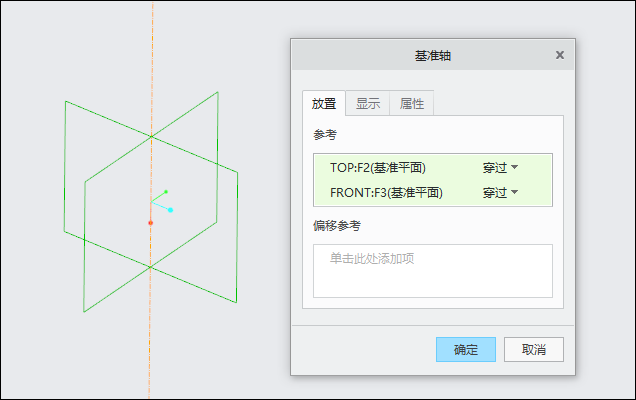

1.创建一个基准轴。

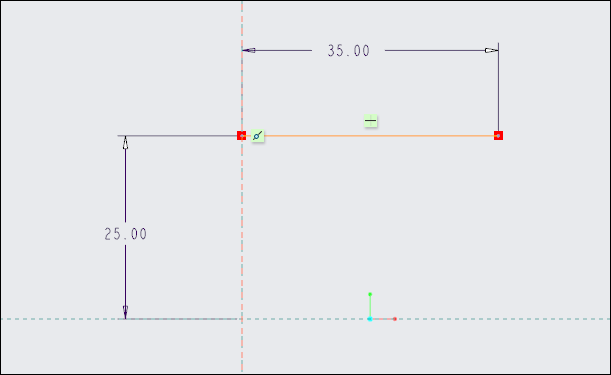

2.点击旋转,类型选择曲面,在FRONT平面绘制如下图所示的草图。

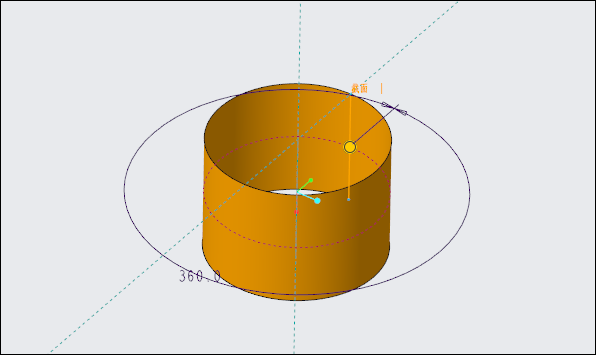

点击勾号完成旋转特征的创建。

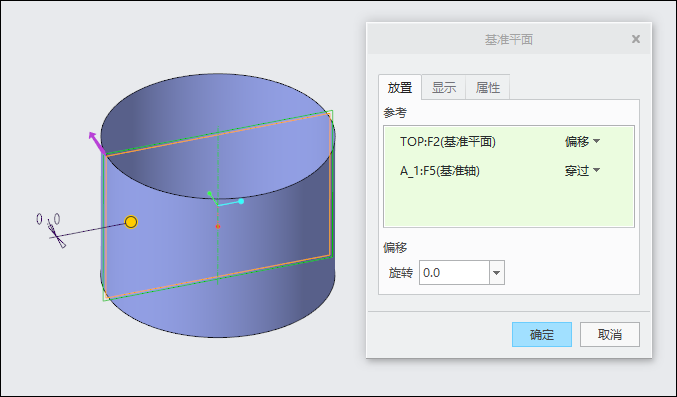

3.创建基准面DTM1。

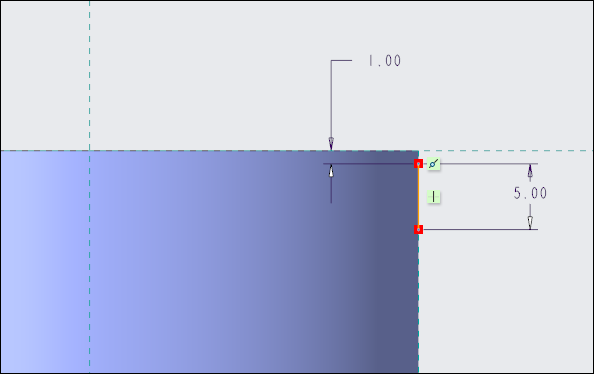

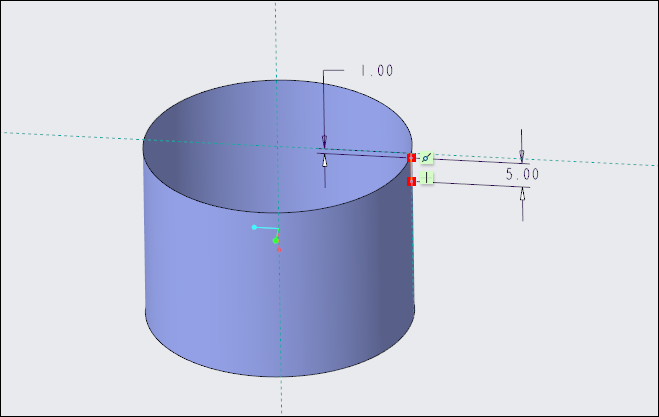

4.在上一步创建的DTM1上绘制如下图所示的草图。

点击勾号完成。

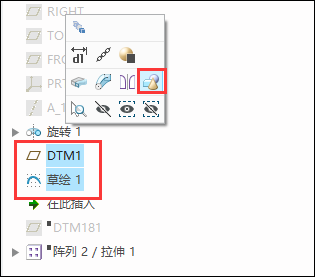

5.选择DTM1和草绘1,鼠标右键选择“分组”。

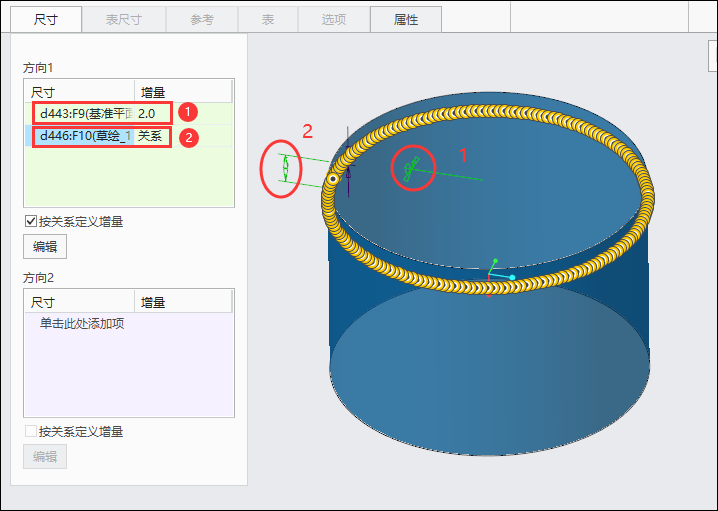

6.选中组特征,点击阵列,类型选择尺寸,按照下图依次选择下面的两个尺寸。

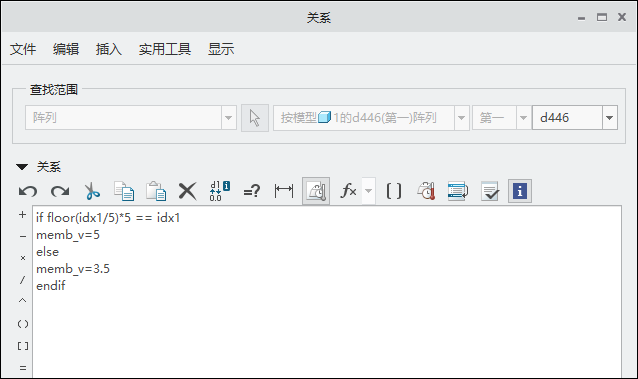

选中d446:F10尺寸,然后够选择“按关系定义增量”,输入下面所示的关系:

if floor(idx1/5)*5 == idx1

memb_v=5

else

memb_v=3.5

endif

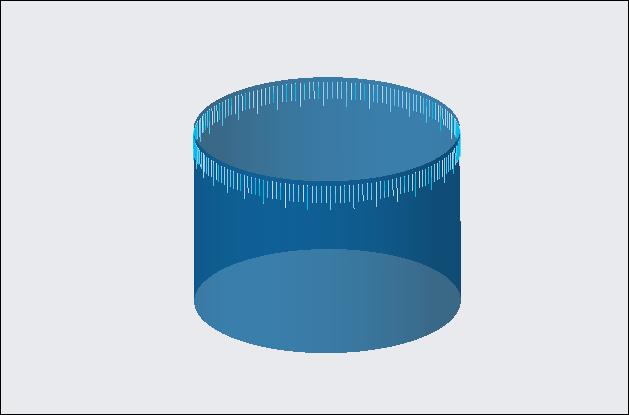

点击勾号完成阵列。

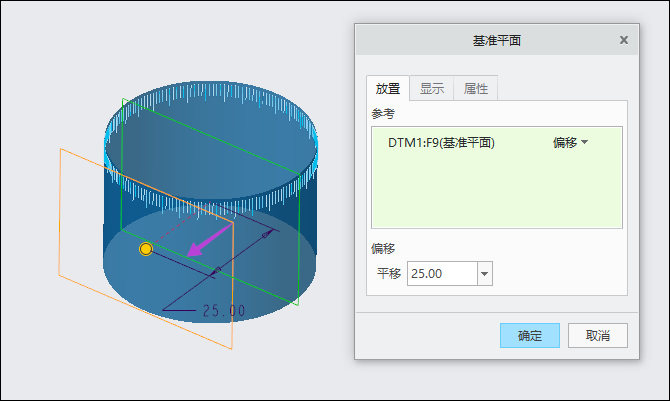

7.创建基准面DTM2。

8.点击拉伸,选中上一步创建的基准面DTM2作为草绘平面。点击文本按钮,任意输入一个数字。

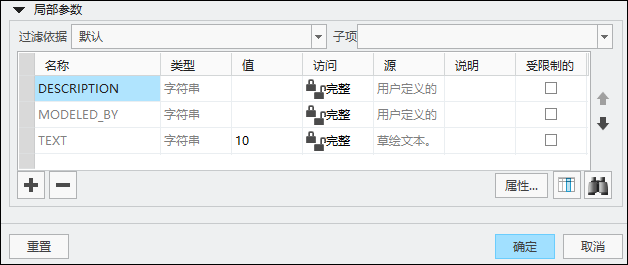

9.点击工具-关系,创建一个名称为TEXT的参数,类型为字符串,值为10。

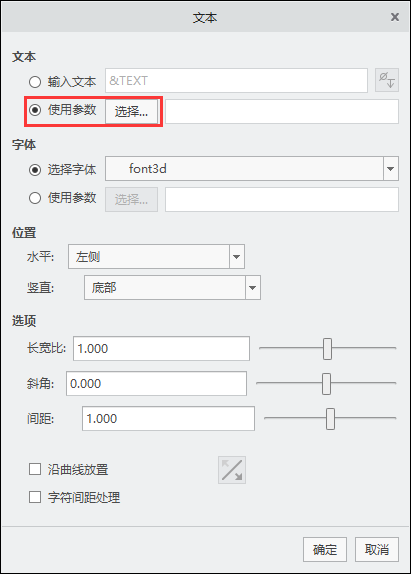

10.双击在草绘中创建的文本,在弹出的窗口中选择“使用参数”。

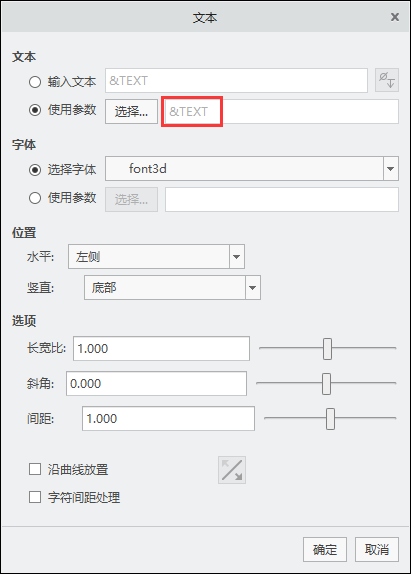

选择第9步创建的参数TEXT。

11.点击工具-关系,输入下图所示的关系式:

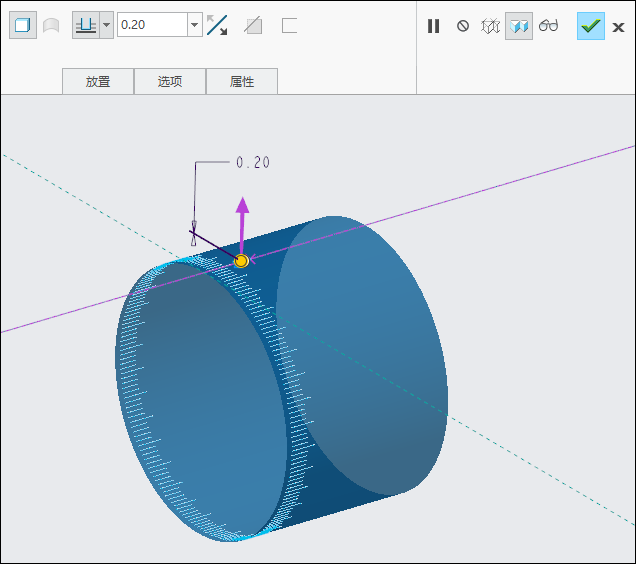

设置拉伸厚度为0.2,点击勾号完成。

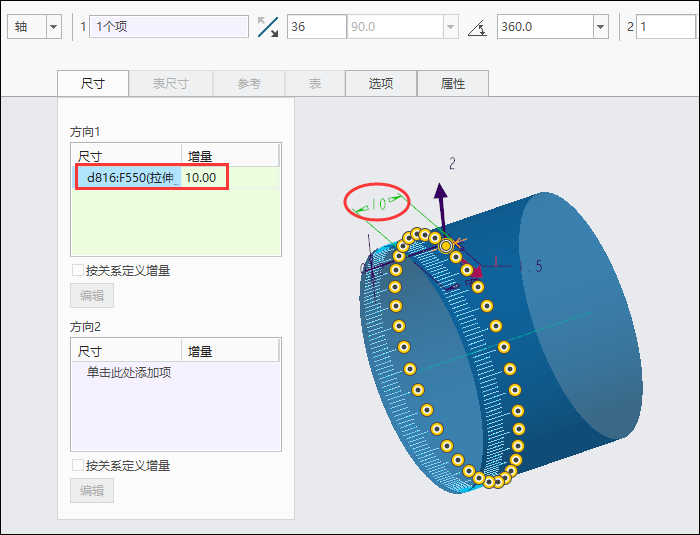

12.点击阵列,类型选择“轴”,数量为36,选中下图所示的尺寸,设置增量为10,如下图所示。

13.完成。

文件下载:

此处为隐藏的内容!
登录后方可查看!
