Proe曲面建模（18）：凹凸面

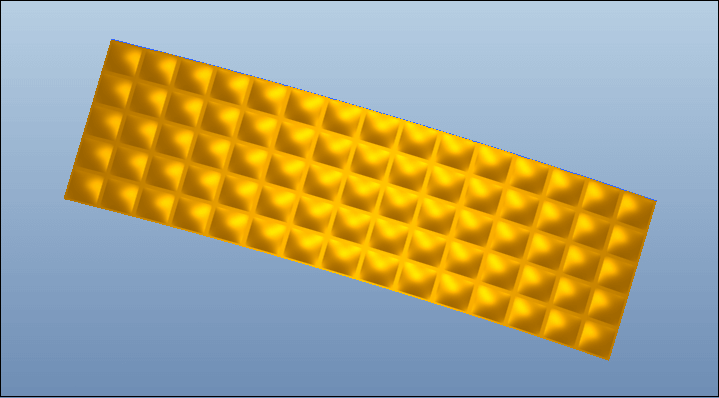

最终结果如下图所示。

方法：

1.新建零件文件。

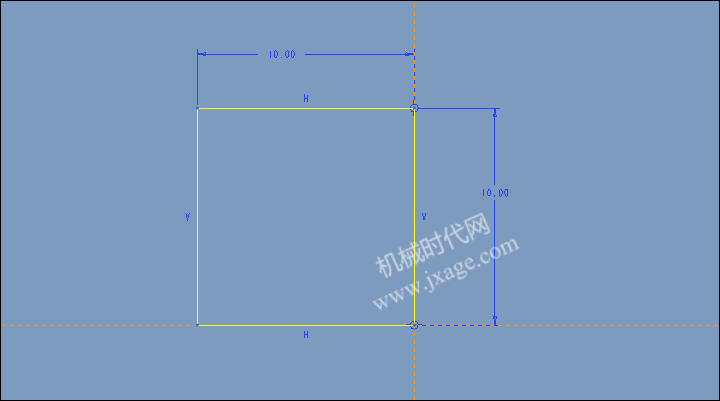

2.点击【编辑】-【填充】，在TOP平面绘制如下的草绘。

绘制完成后点击勾号。

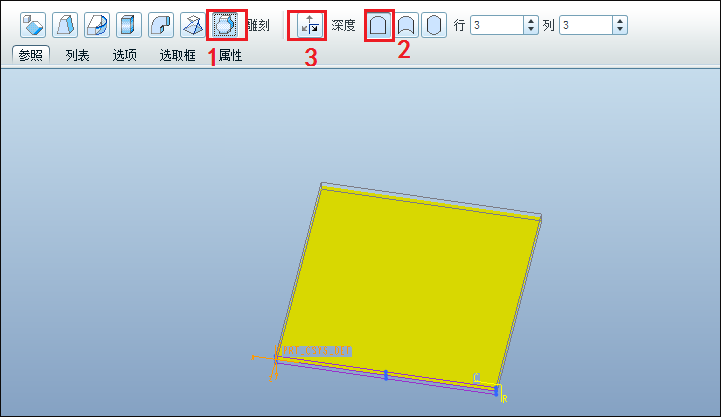

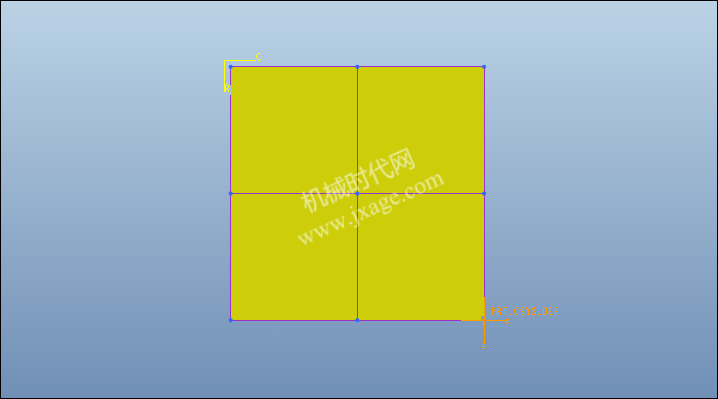

3.点击【插入】-【扭曲】，点击上一步创建的特征，按照下图的顺序点击。

点击上图序号为3的按钮，直至如下图所示。

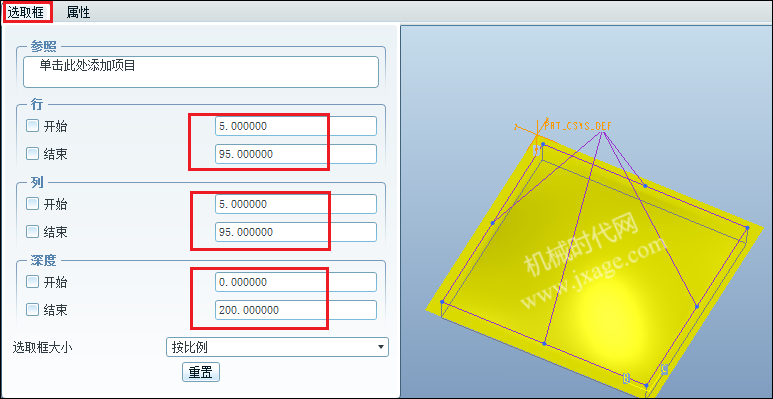

点击选取框按钮，设置行和列的起始和结束位置以及深度，如下图所示。当然这些值可以根据自己的需要自己设置，你就会发现它们的作用。

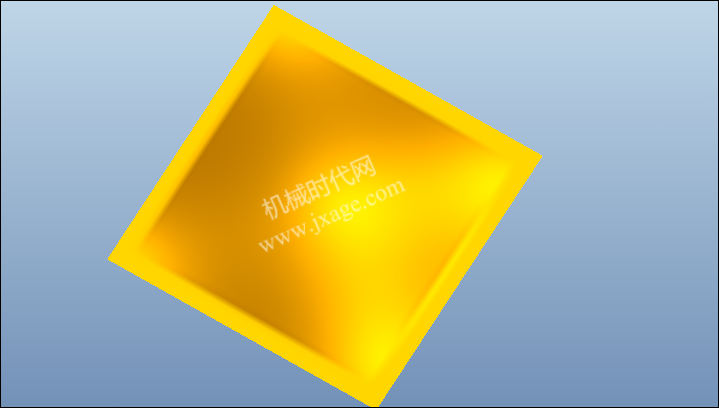

完成后，如下图所示。

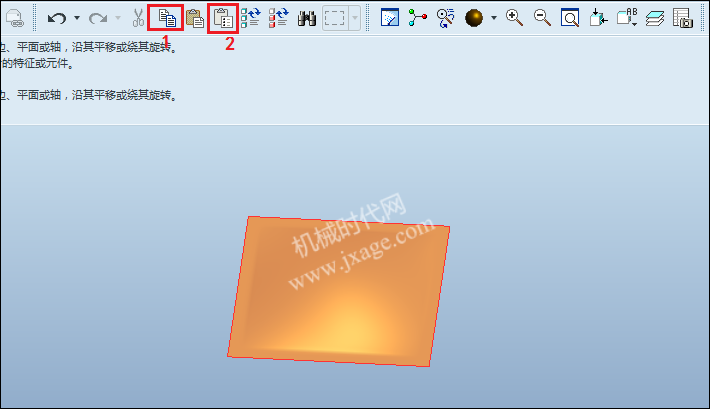

4.接下来对上面的模型进行选择性复制。按照下图所示的顺序进行点击。

弹出下面的窗口，勾选对副本应用移动/选中变换并点击确定。

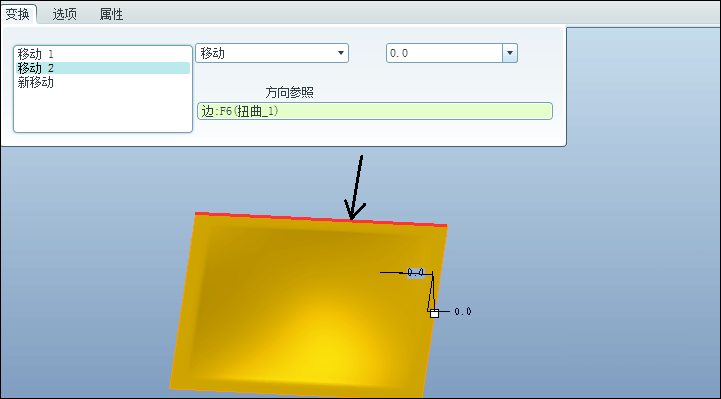

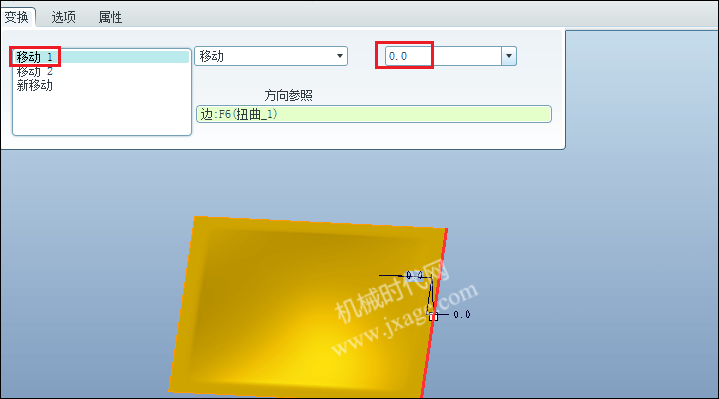

设置两个移动，方向参照如下图所示，移动距离均为0，目的是便于下一步的尺寸阵列。

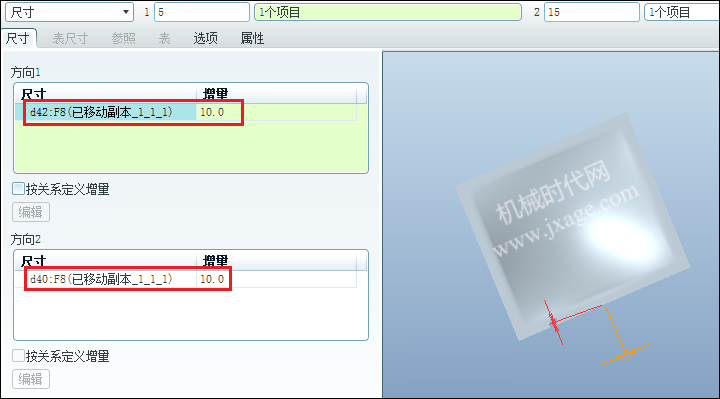

5.选择上一步的特征，点击阵列，类型选择尺寸，按照下图进行设置。方向1的阵列数量为5，方向2的阵列数量为15。

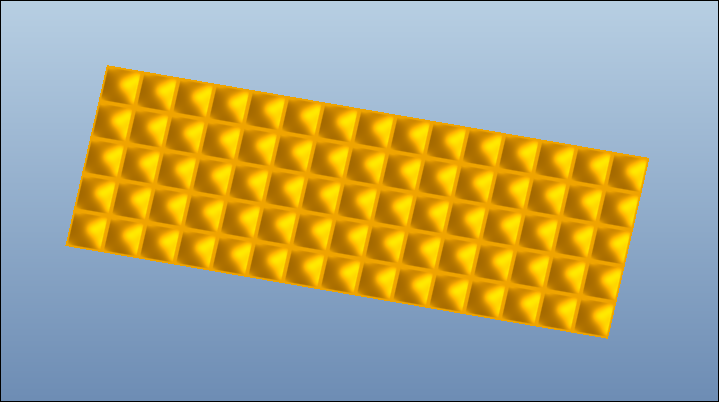

完成。

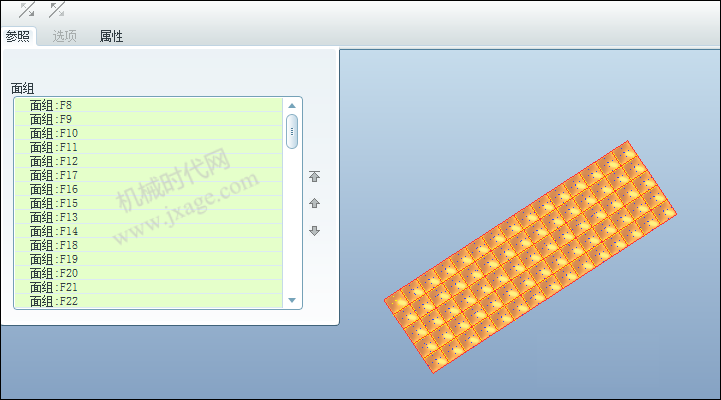

6.将所有的曲面进行合并。

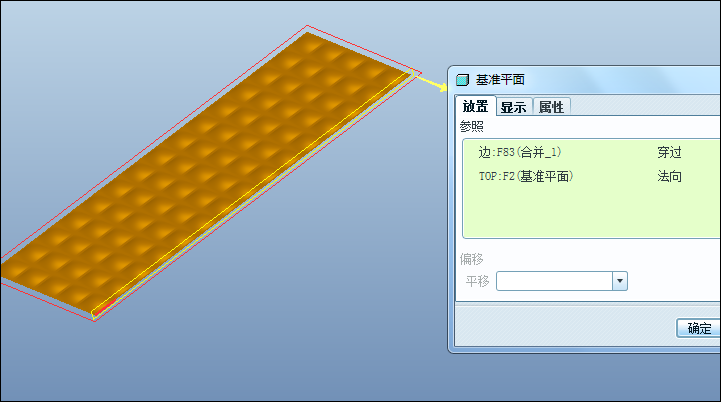

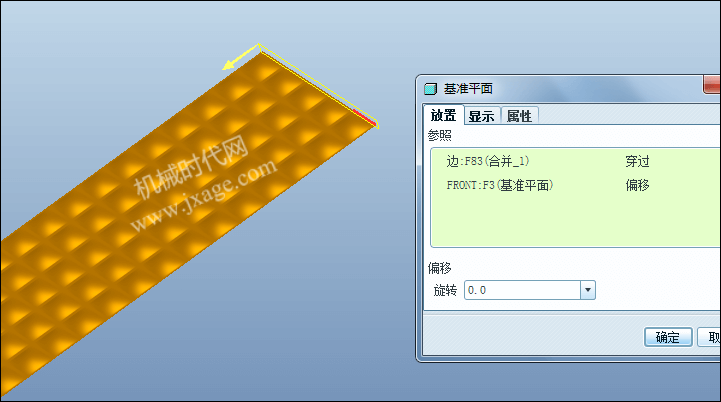

7.创建基准平面DTM1和DTM2。

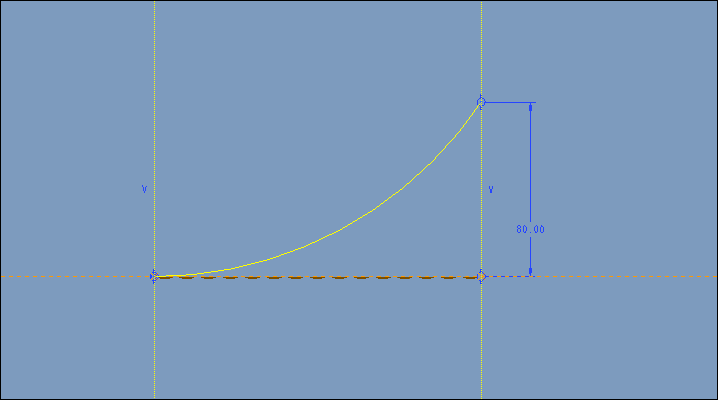

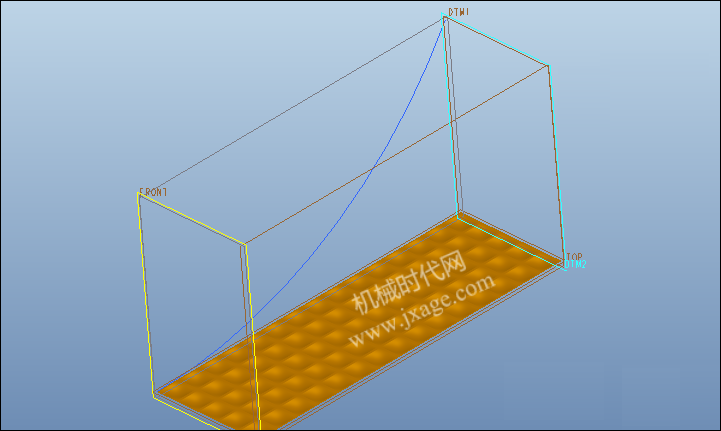

8.在DTM1上创建如下的草绘作为下一步的骨架折弯骨架。

9.点击【插入】-【高级】-【骨架折弯】，弹出如下的菜单，因为我们已经绘制好骨架，选择选择骨架线和无属性控制，点击完成。此时在信息栏提示：选取要折弯的面组或实体。这里选择合并曲面作为折弯对象。

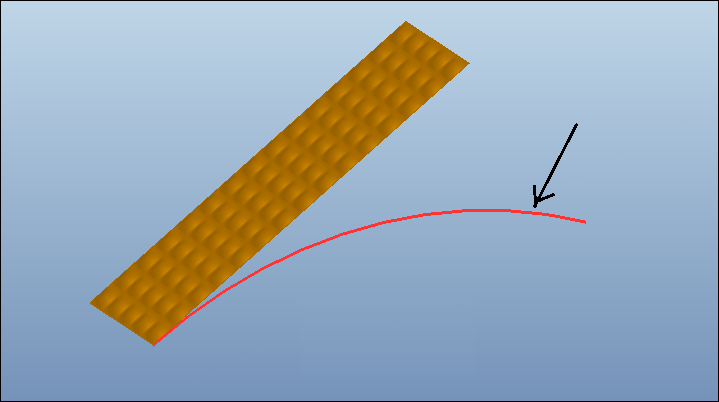

选择下图所示的草绘作为折弯骨架。选择之后点击完成。

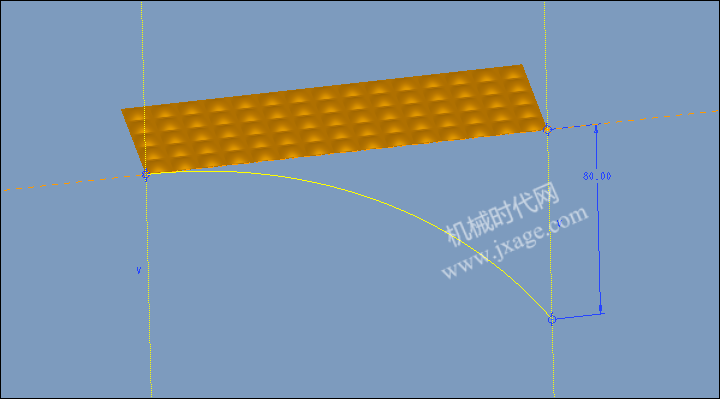

选择与下图黄色基准平面相平行的DTM2作为参照。

完成并隐藏之前的特征。
