Proe如何使用引用参数并使其等于模型的名称？

对于一些大型装配体文件，通常包含大量的连接件，如螺栓等，为了便于管理和识别，如果我们在这些零件上创建出零件的名称是不是可以提高我们的效率呢？

方法：

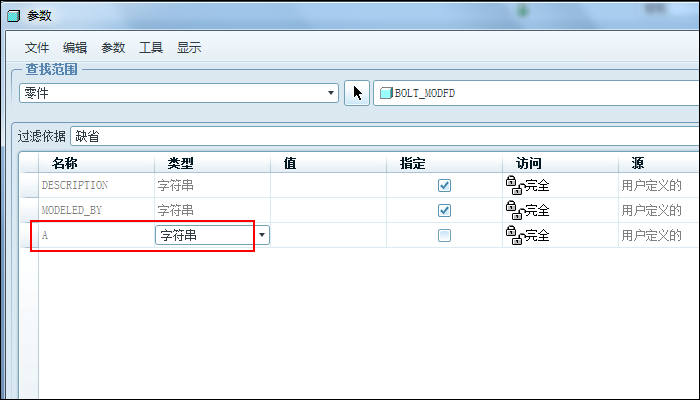

1.点击【工具】-【参数】，创建一个名称为A，类型为字符串的参数，如下图所示。

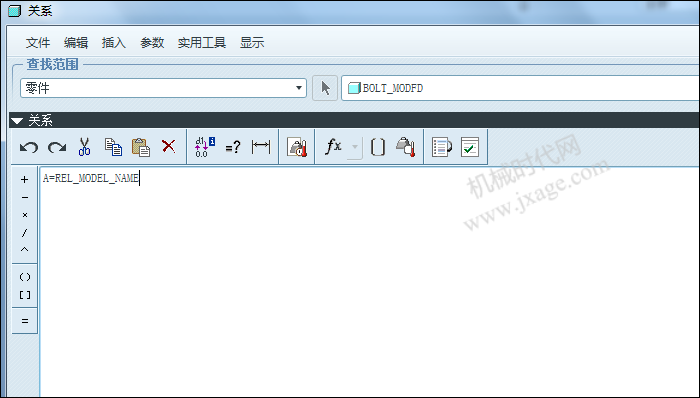

2.点击【工具】-【关系】，添加如下图所示的关系：

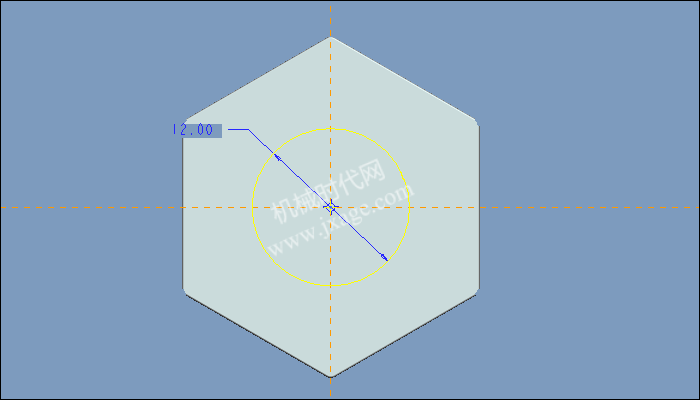

3.点击草绘，绘制如下图所示的一个圆。

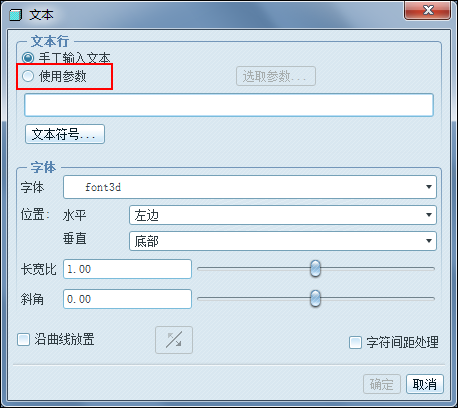

在草绘环境中，点击右侧工具栏的【文本】按钮，在弹出的窗口勾选“使用参数”。

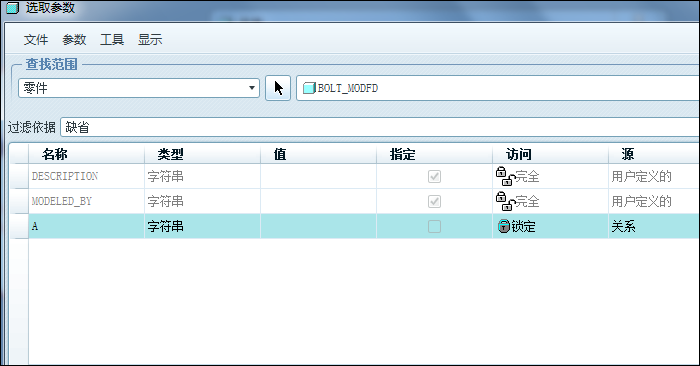

选择我们创建的A参数。

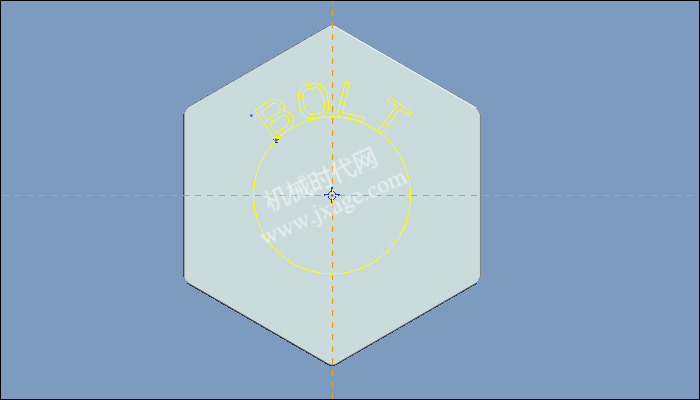

勾选下图的“沿曲线放置”，选择草绘圆作为参照，调整好箭头方向。

完成。此时我们可以看到成功的将文本的内容转换成零件的名称。

4.点击【工具】-【族表】，选择下图尺寸“44”，将其添加为项目。

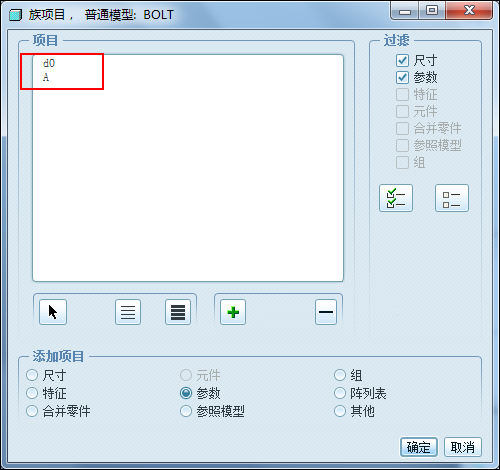

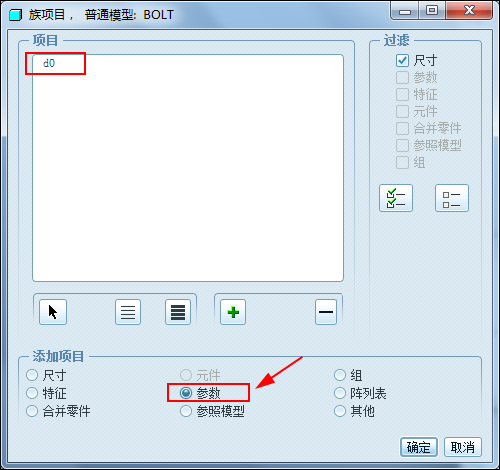

在“添加项目”栏勾选“参数”，选择参数A并将其插入。

创建下图所示的三个实例，方框中的内容如下图所示进行设置。

将零件进行保存。

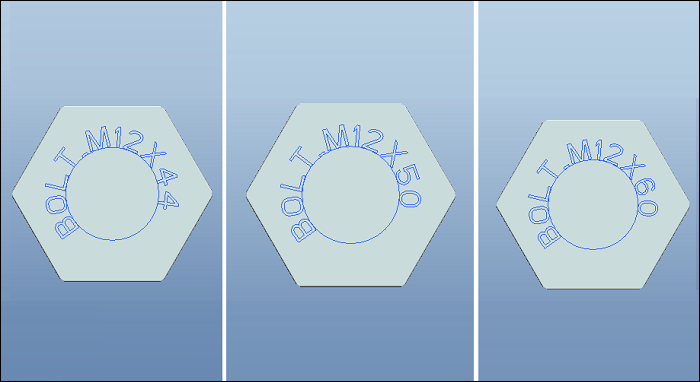

5.依次打开这三个实例，我们可以看到零件的草绘会跟着变化，与零件的名称相同。

我们成功的创建了一个包含三个实例的族表零件。
