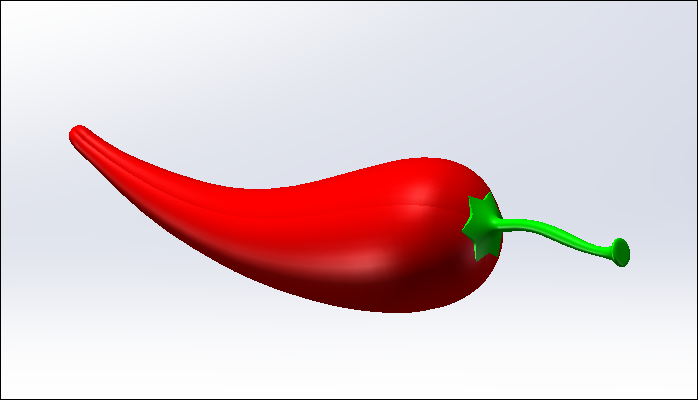

最终结果如下图所示。
文章末尾下载模型
方法：

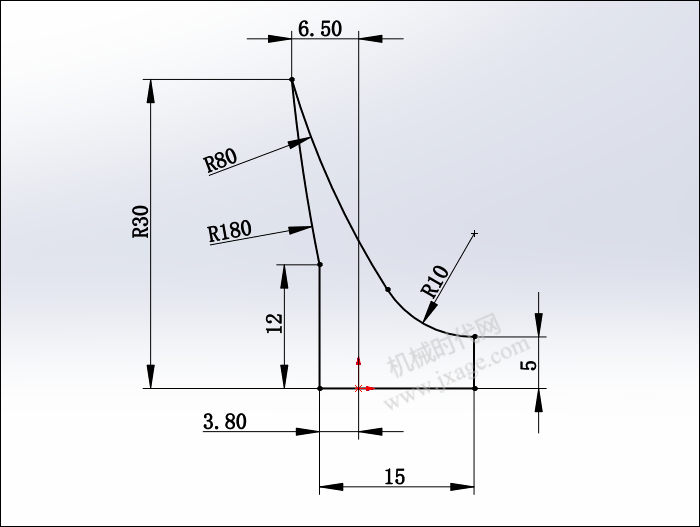

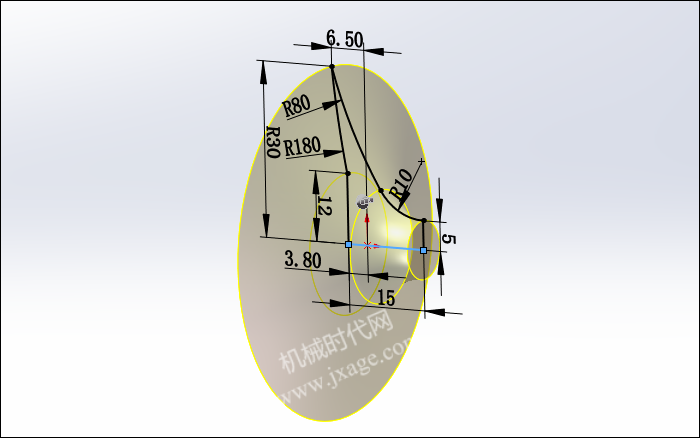

1.点击“旋转凸台/基体”，选择前视基准面作为草绘平面，绘制如下图所示的草图。
点击勾号，完成旋转特征的创建。

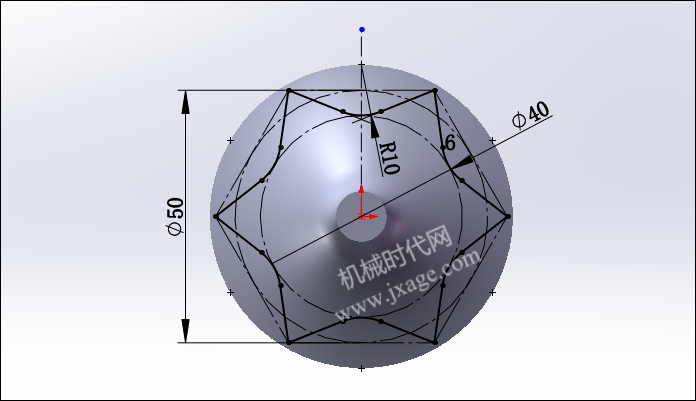

2.点击拉伸切除，选择右视基准面作为草绘平面，绘制如下图所示的草图。

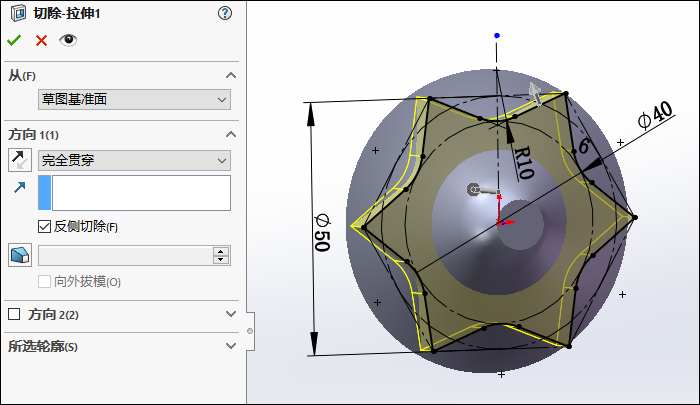

设置拉伸方式为“完全贯穿”，如下图所示。

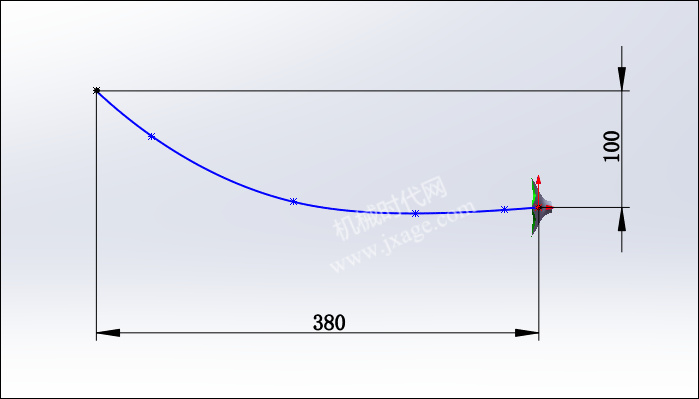

3.点击草绘，在前视基准面绘制如下图所示的草图。

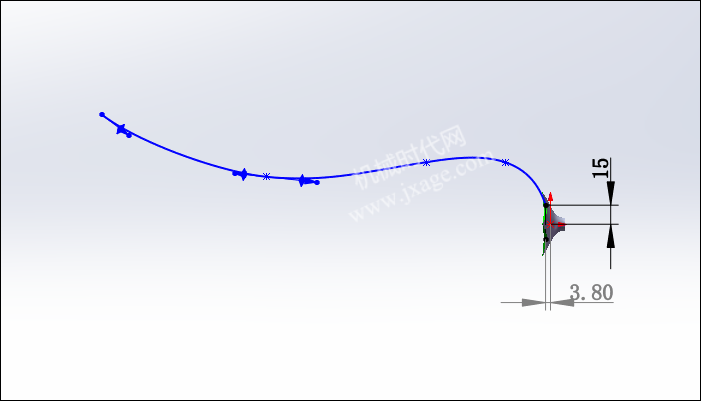

4.再次点击草绘，在前视基准面绘制如下图所示的草图。

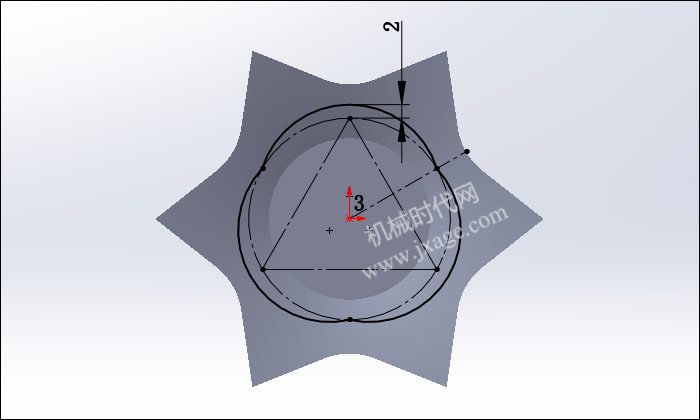

5.在模型下图所示的平面上绘制如下图所示的草图。

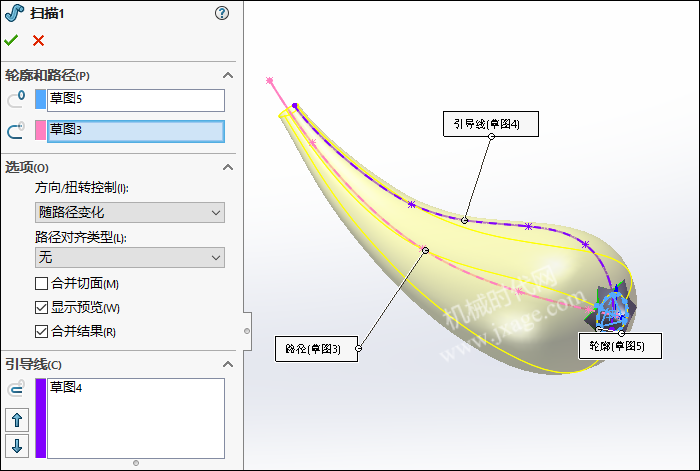

6.点击扫描，选择步骤3创建的草图作为扫描路径，选择步骤5创建的草图作为扫描的轮廓，选择步骤4创建的草图作为引导线，如下图所示。

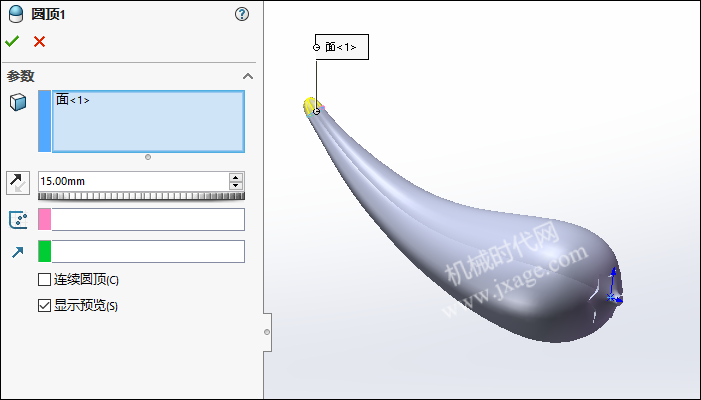

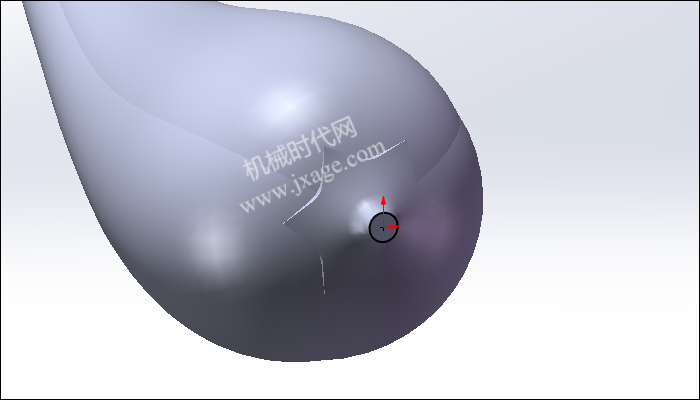

7.点击“插入”-“特征”-“圆顶”，选择下图模型的小端面，设置距离为15mm，取消勾选“连续圆顶”选项，如下图所示。

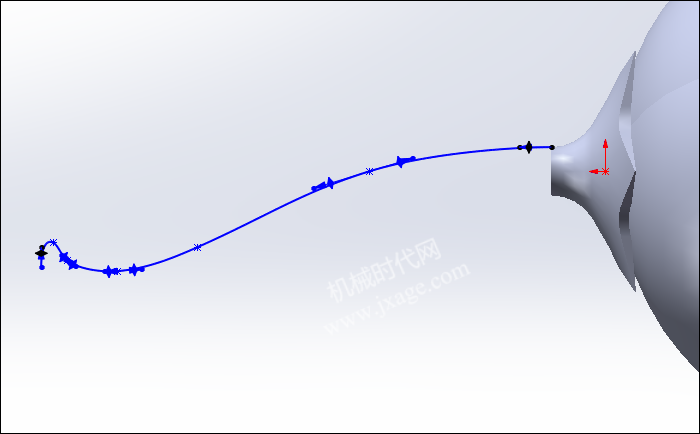

8.点击草绘，在前视基准面绘制如下图所示的草图。
9.再次点击草绘，在前视基准面绘制如下图所示的草图。
10.点击草绘，在下图所示的面上绘制如下图所示的草图。

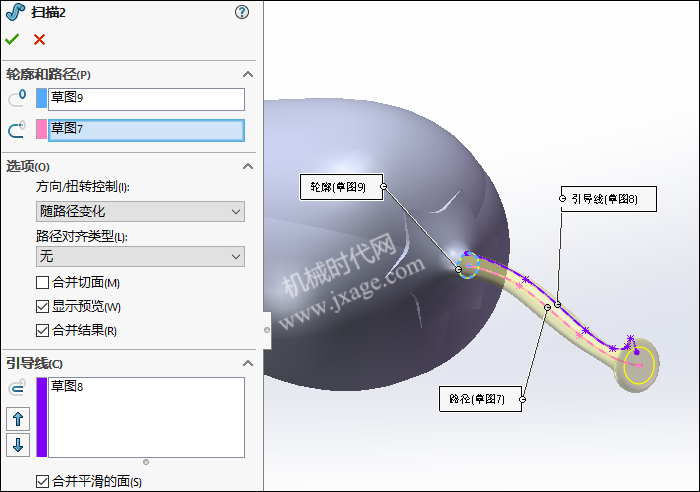

11.点击扫描，选择步骤8创建的草图作为扫描路径，选择步骤10创建的草图作为扫描的轮廓，选择步骤9创建的草图作为引导线，如下图所示。
12.完成。
