Creo曲面建模实例:扫描混合的用法

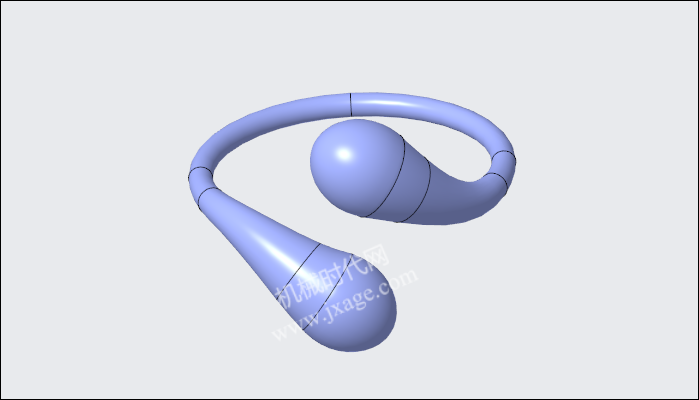

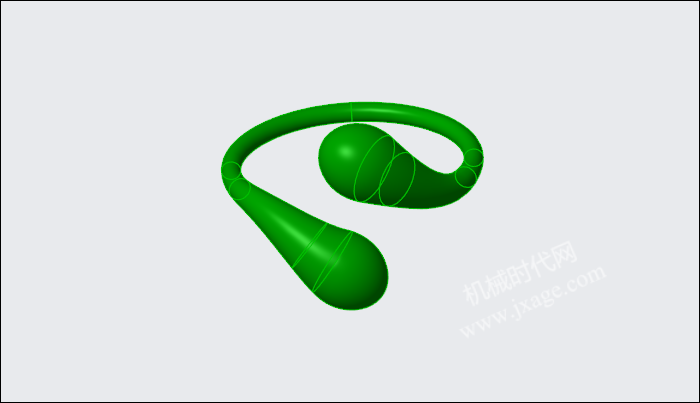

最终结果如下图所示:

文章末尾下载模型

方法:

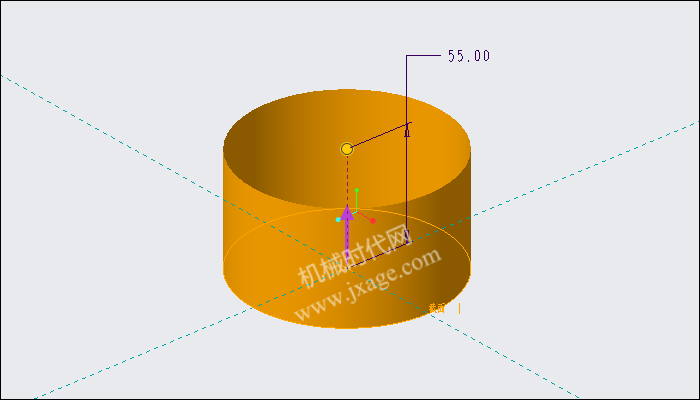

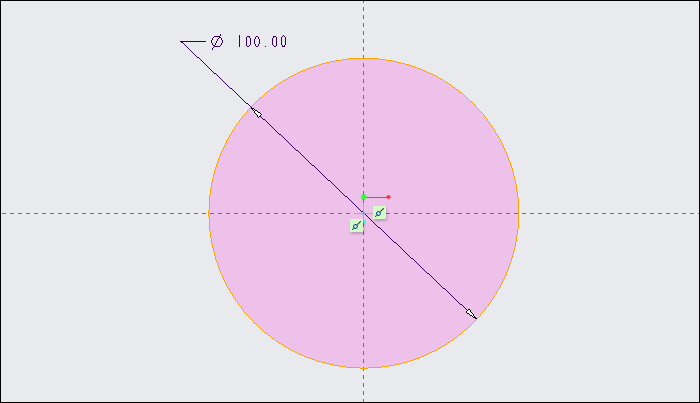

1.点击拉伸,类型选择曲面,在TOP基准平面绘制如下图所示的草图。

设置拉伸高度为55mm。

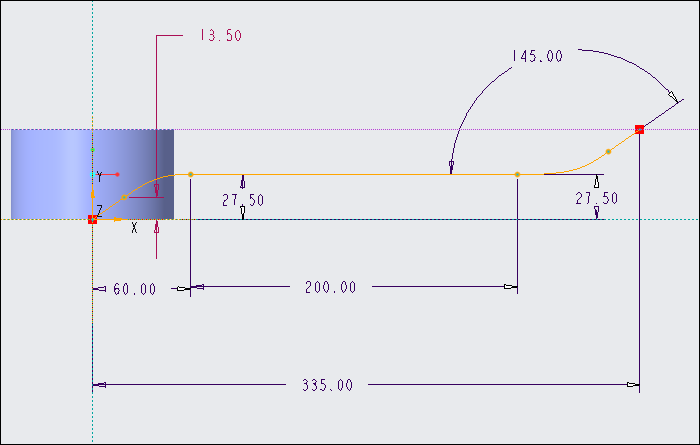

2.点击“编辑”-“包络”,选择FRONT基准平面作为草绘平面,绘制如下图所示的草图。

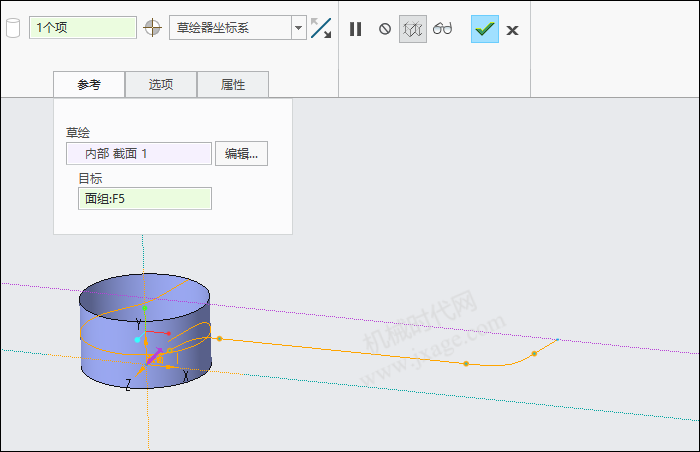

选择圆柱面作为目标曲面,如下图所示。

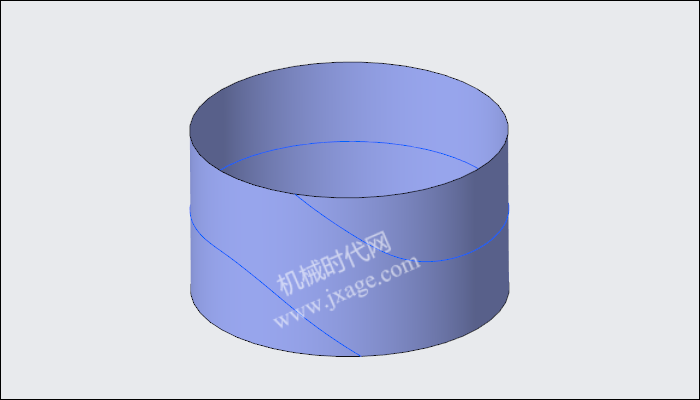

完成后如下图所示。

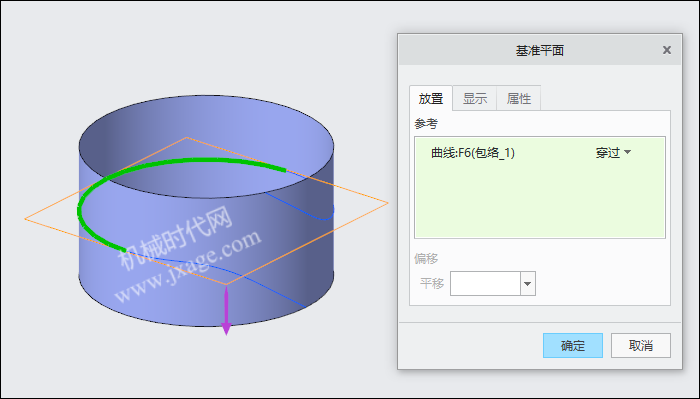

3.创建基准平面1。

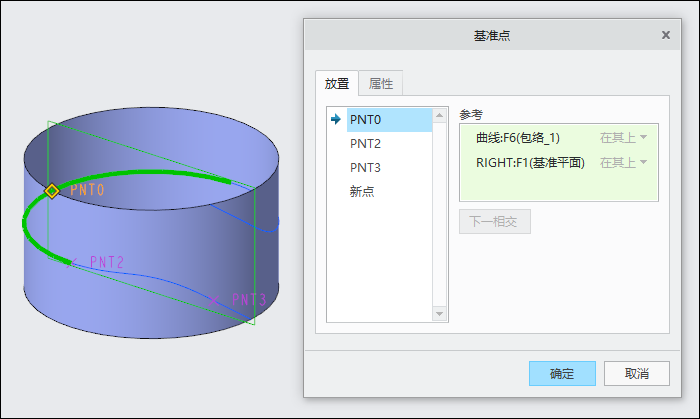

4.创建基准点PNT0,如下图所示。

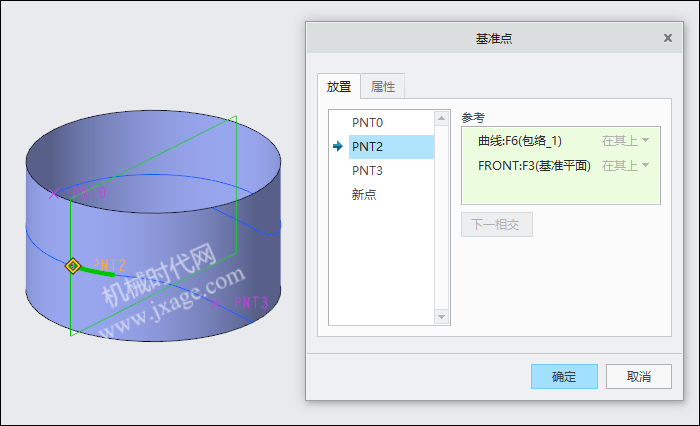

创建基准点PNT2,如下图所示。

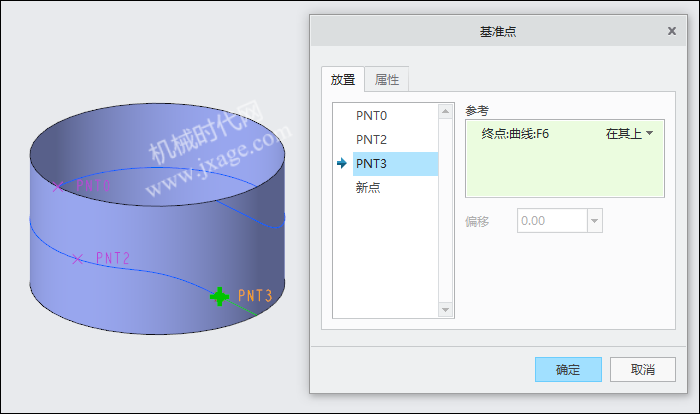

创建基准点PNT3,如下图所示。

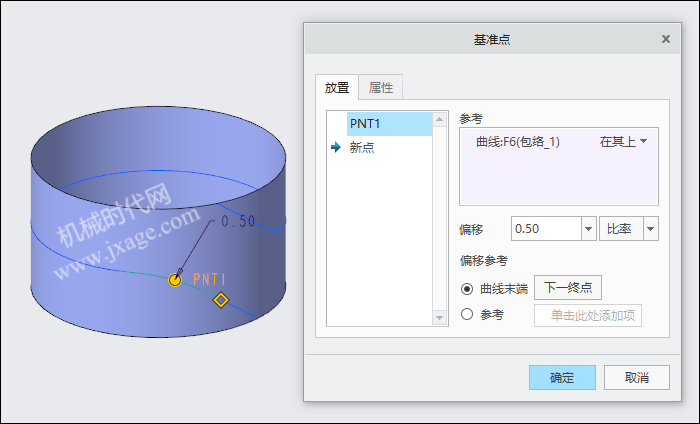

5.创建基准点PNT1,如下图所示。

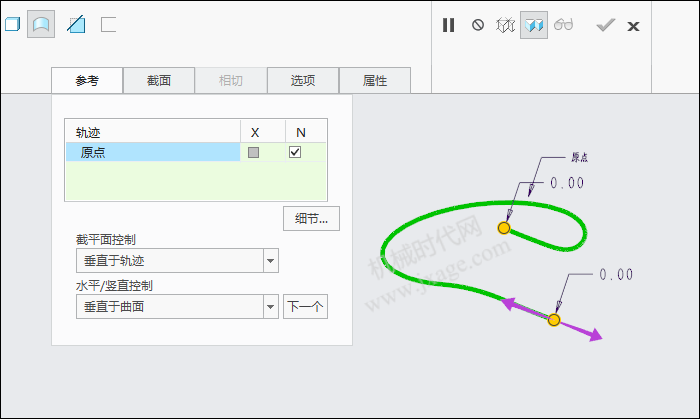

6.点击扫描混合,选择下图所示的曲线作为扫描曲线,类型选择曲面。

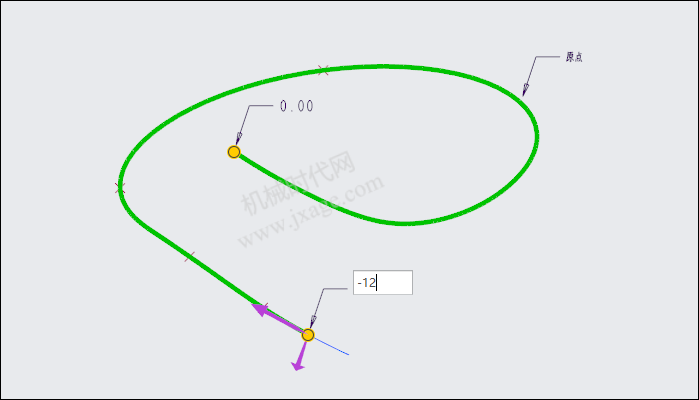

1)设置偏移值为-12,如下图所示。

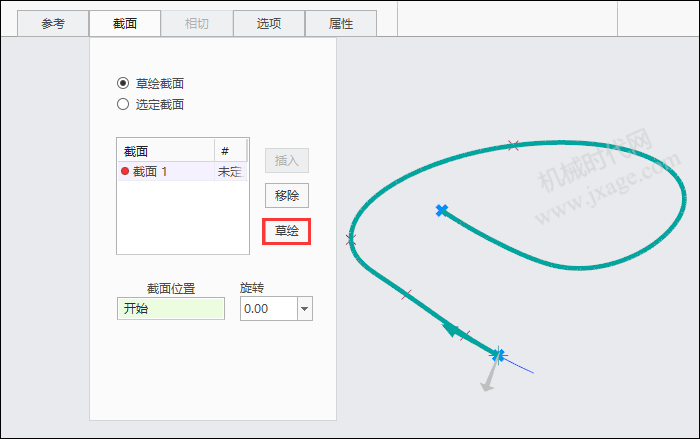

2)点击“草绘”按钮,进入草绘环境。

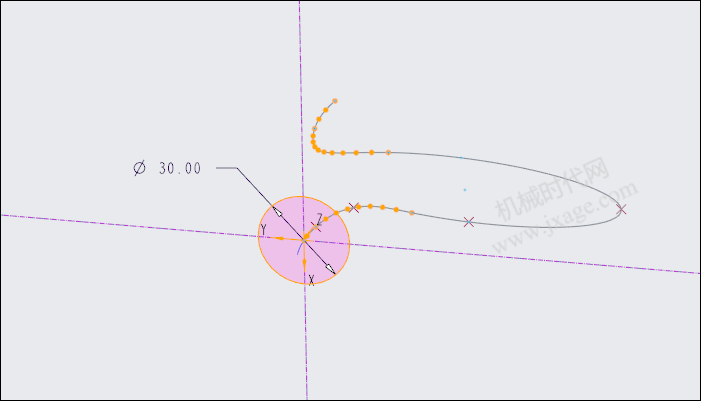

绘制如下图所示的草图。

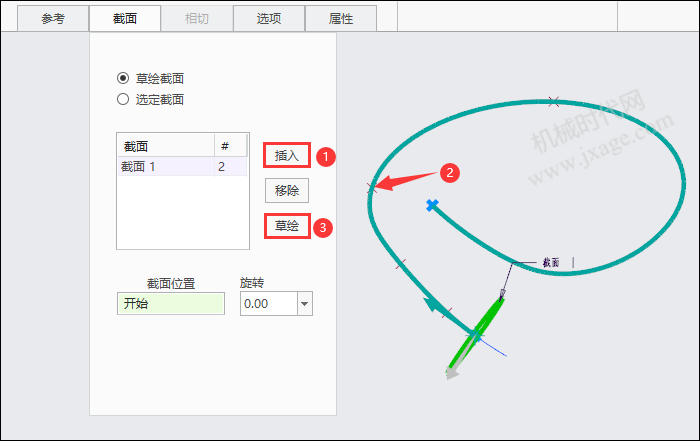

3)点击“插入”按钮,选择基准点PNT2作为草绘截面位置,然后点击“草绘”按钮进入草绘环境,绘制一个直径为8mm的圆。

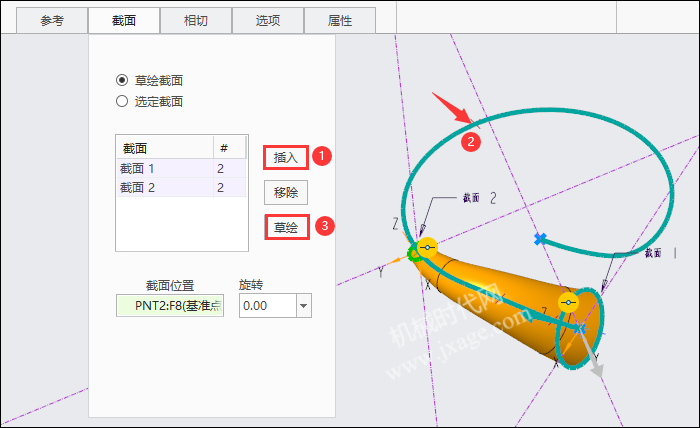

4)点击“插入”按钮,选择基准点PNT0作为草绘截面位置,然后点击“草绘”按钮进入草绘环境,绘制一个直径为8mm的圆。

点击勾号完成。

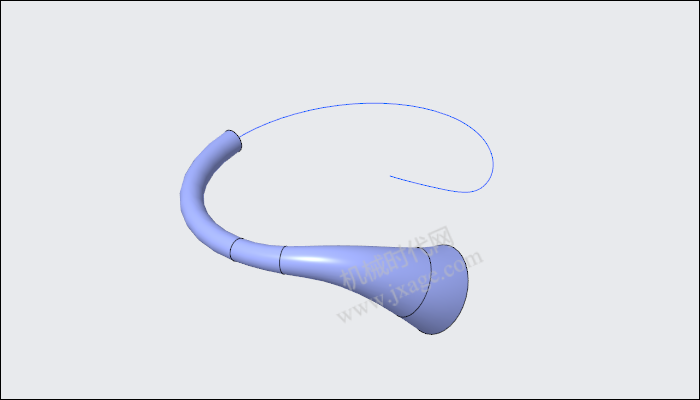

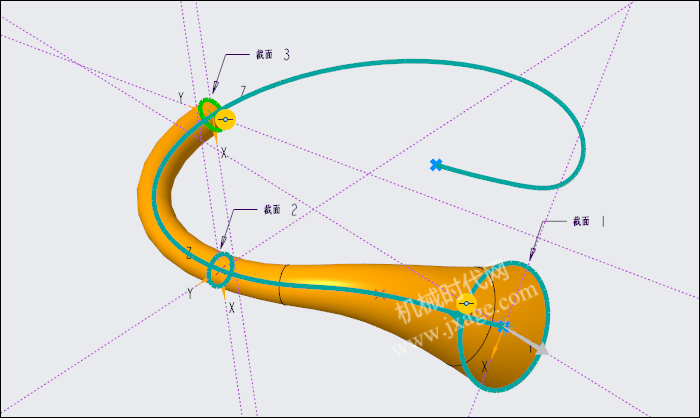

完成后如下图所示。

7.创建基准平面。

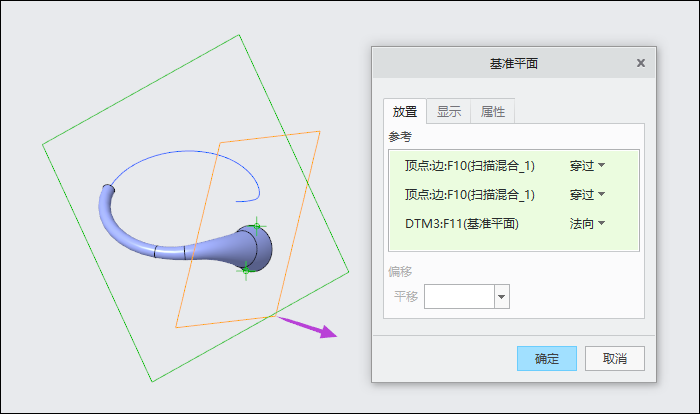

8.创建基准平面。

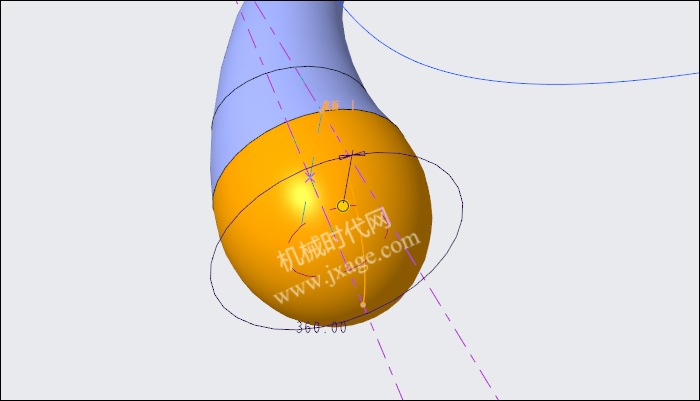

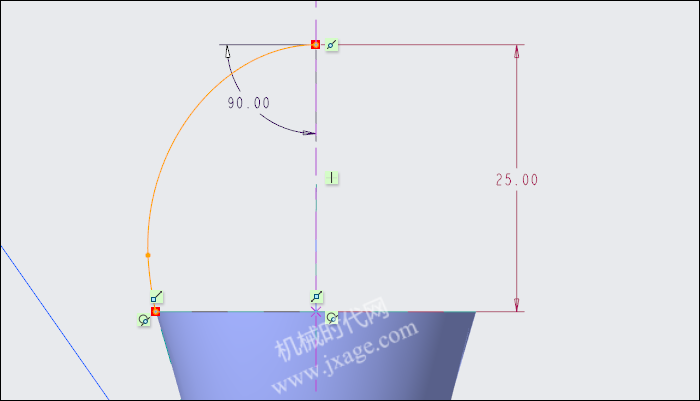

9.点击旋转按钮,类型选择曲面,选择步骤8创建的基准平面作为草绘平面,绘制如下图所示的草图。

点击勾号完成。

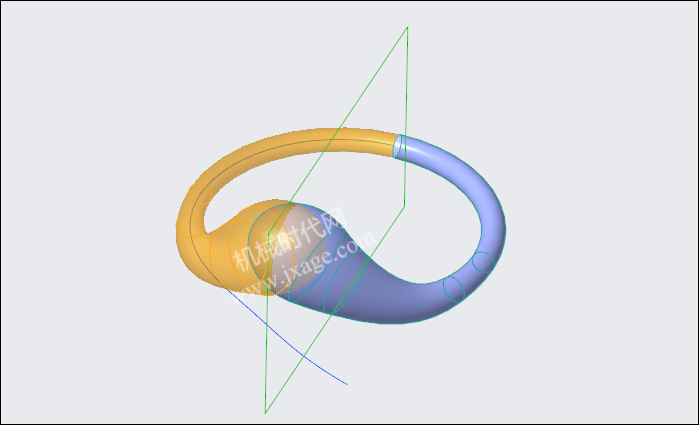

10.将扫描混合曲面和旋转曲面进行合并。

11.镜像。

12.再次点击镜像,勾选“隐藏原始几何”,点击勾号完成。

完成。

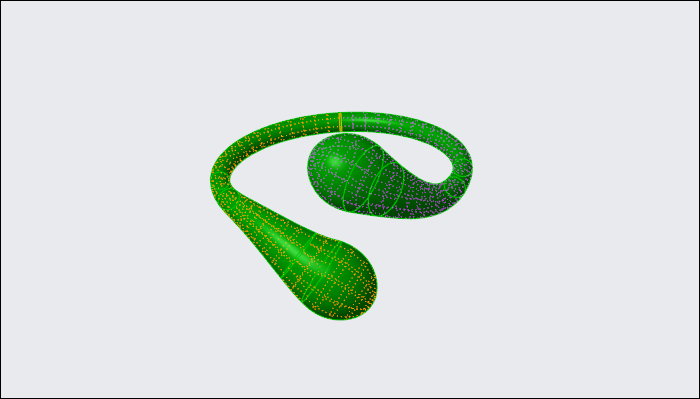

13.将所有曲面进行合并。

14.实体化。

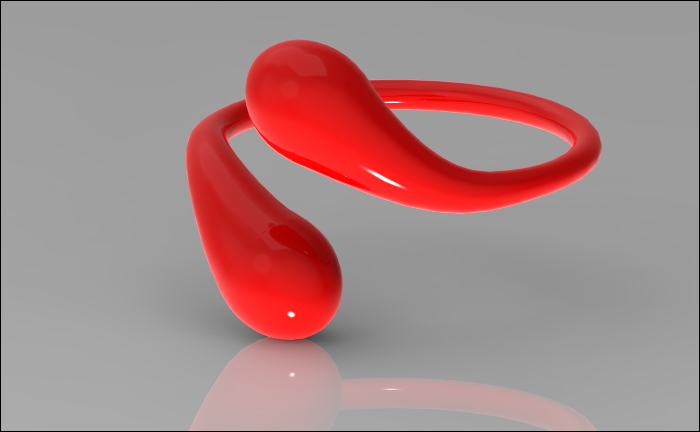

15.渲染。

模型下载:

此处为隐藏的内容!
登录后方可查看!
