Creo如何实现尺寸动态变化效果?

  • 184 次阅读
  • 阅读模式

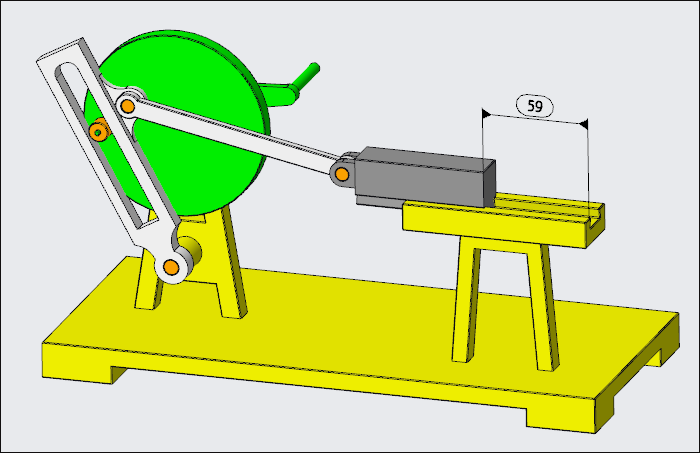

之前分享过一个可实时显示尺寸的游标卡尺模型,今天我们来研究它的实现原理,以下面的模型为例,简单进行介绍。

方法:

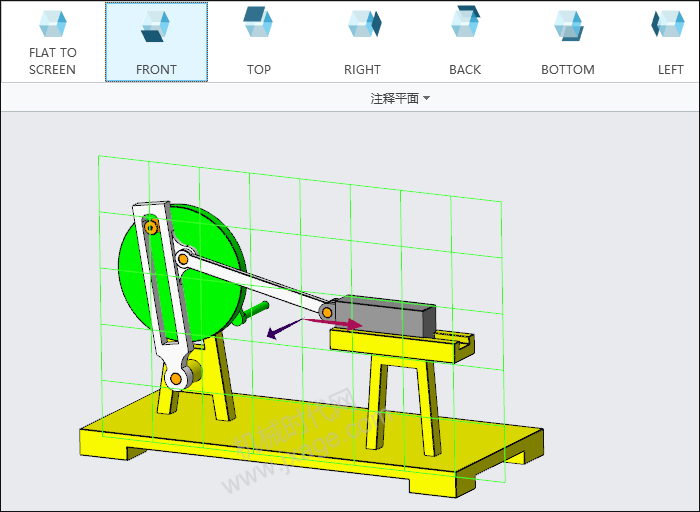

1.首先点击FRONT,将其设置为注释平面,如下图所示。

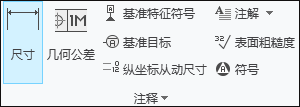

2.标注尺寸。点击“尺寸”按钮,如下图所示。

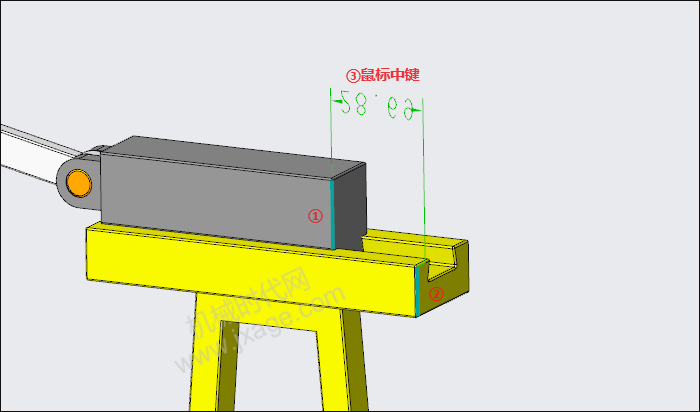

首先选择下图序号为①的边,然后选择下图序号为②的边,最后将鼠标移动到合适的位置以放置尺寸并点击鼠标中键。

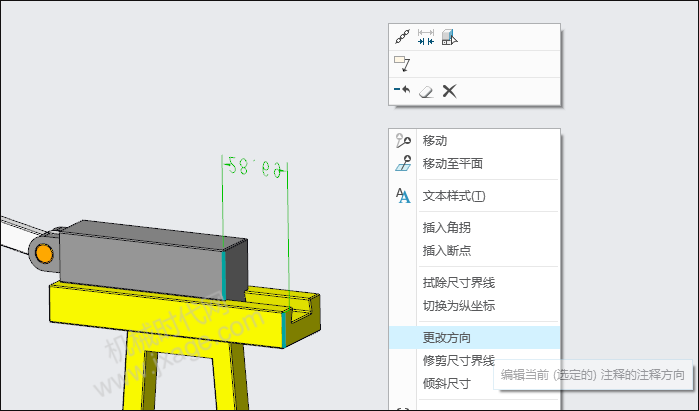

3.设置尺寸方向。我们可以看到尺寸是反的,因此选择尺寸,然后鼠标右键选择“更改方向”,如下图所示。

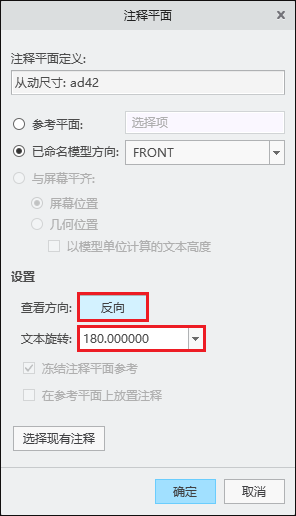

点击“反向”逼格设置文本旋转180度,如下图所示。

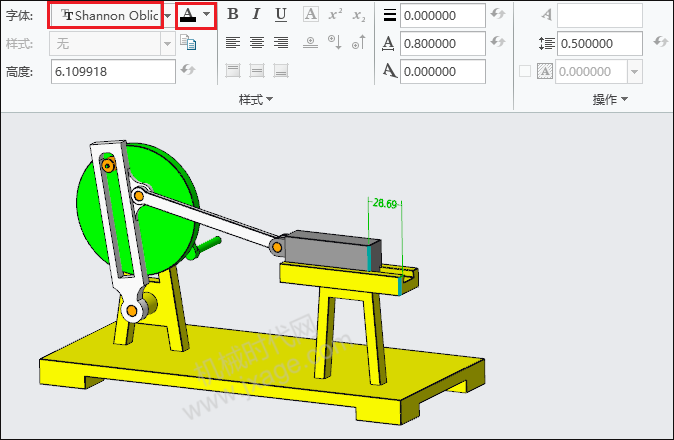

4.设置尺寸的字体和颜色,如下图所示。

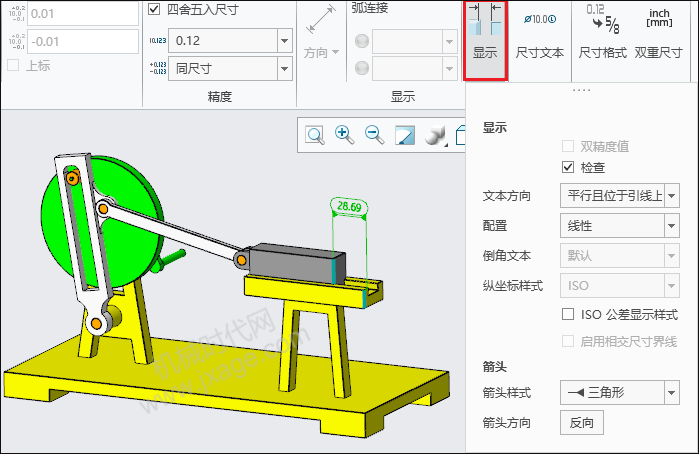

5.设置尺寸的样式,按照下图进行设置。

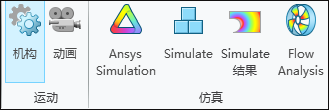

6.点击“机构”,进入机构环境。

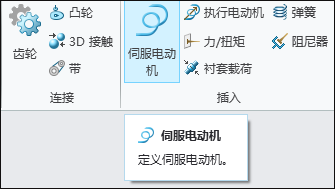

添加一个伺服电动机(设置角速度为30°/S)。

7.完成。

模型下载:
