前面讲了很多关于NX钣金的知识,下面我们通过一个简单的实例对前面学习的知识进行巩固。

文章末尾下载模型

方法:

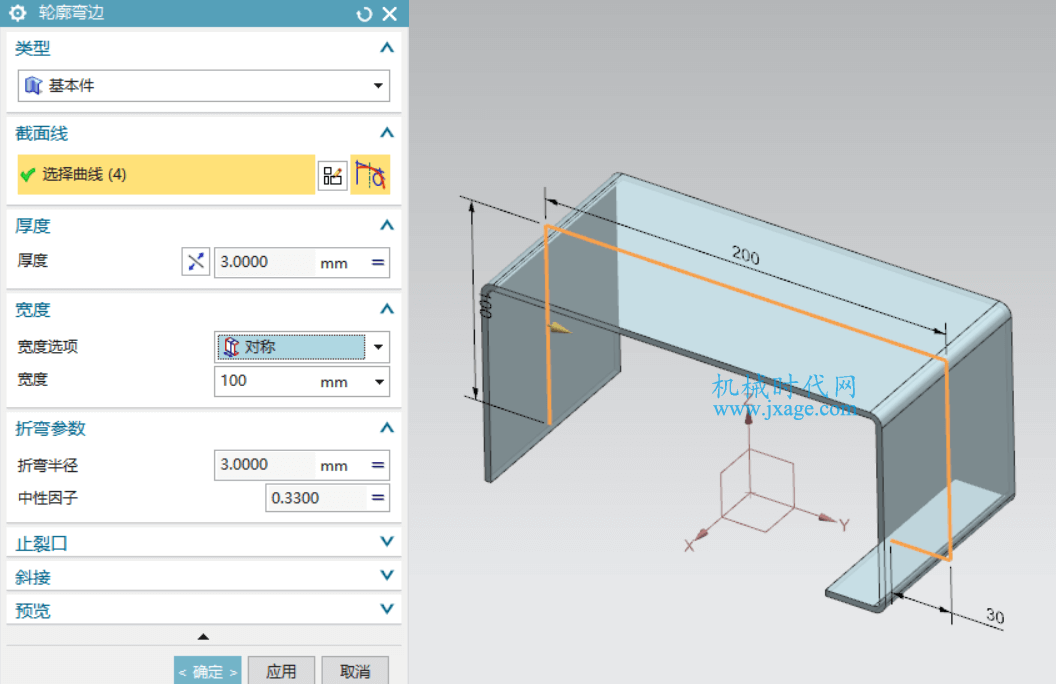

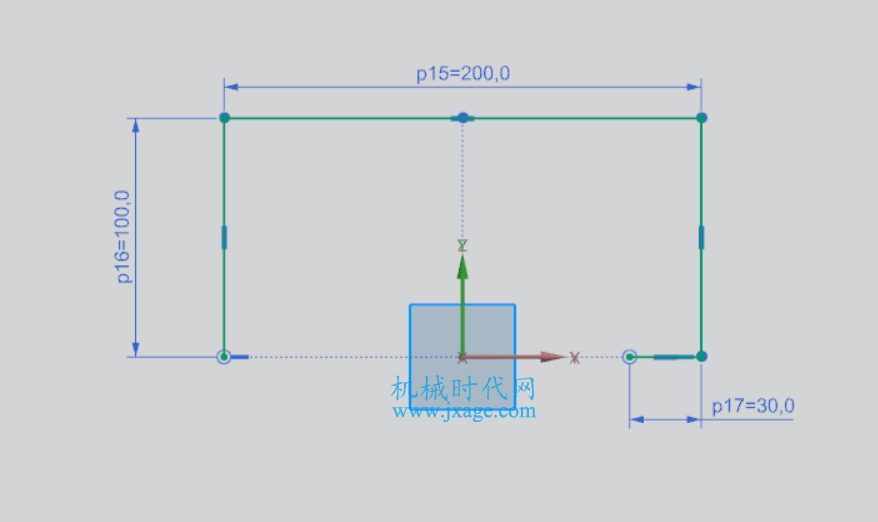

1.首先我们新建一个钣金零件,进入钣金环境之后,点击【轮廓弯边】,选择任意基准平面作为草绘平面,绘制如下图所示的草图。

绘制完成之后,设置宽度选项为对称,宽度为100,点击确定。

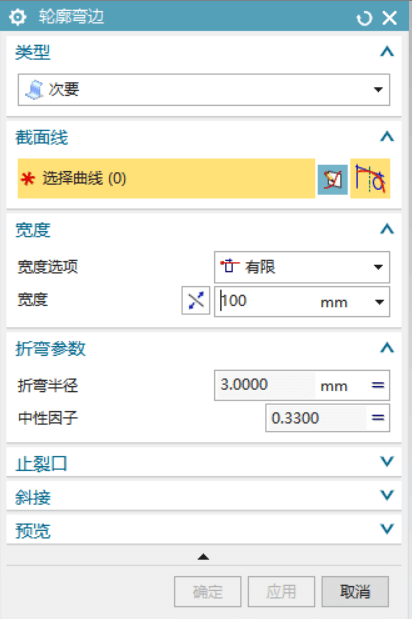

2.再次点击【轮廓弯边】,类型选择“次要”。

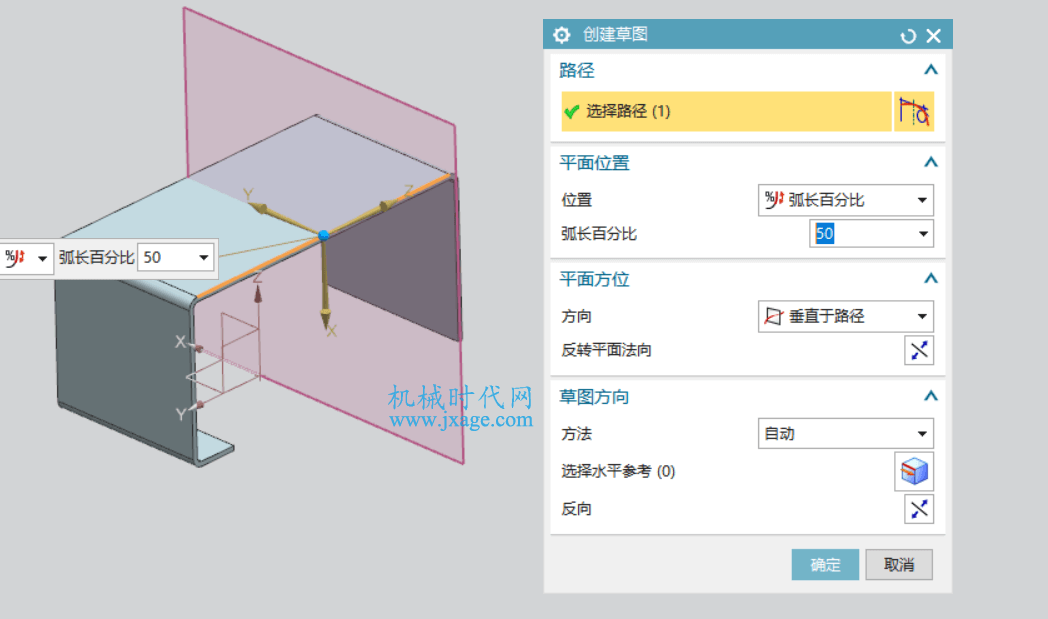

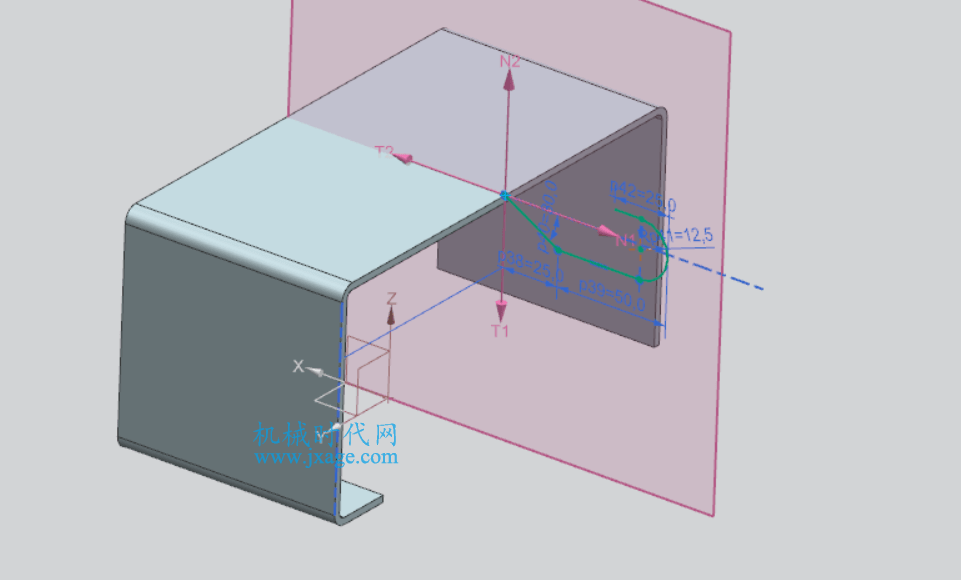

选择下图的实体边作为草图的路径,弧长百分比为50,点击确定。

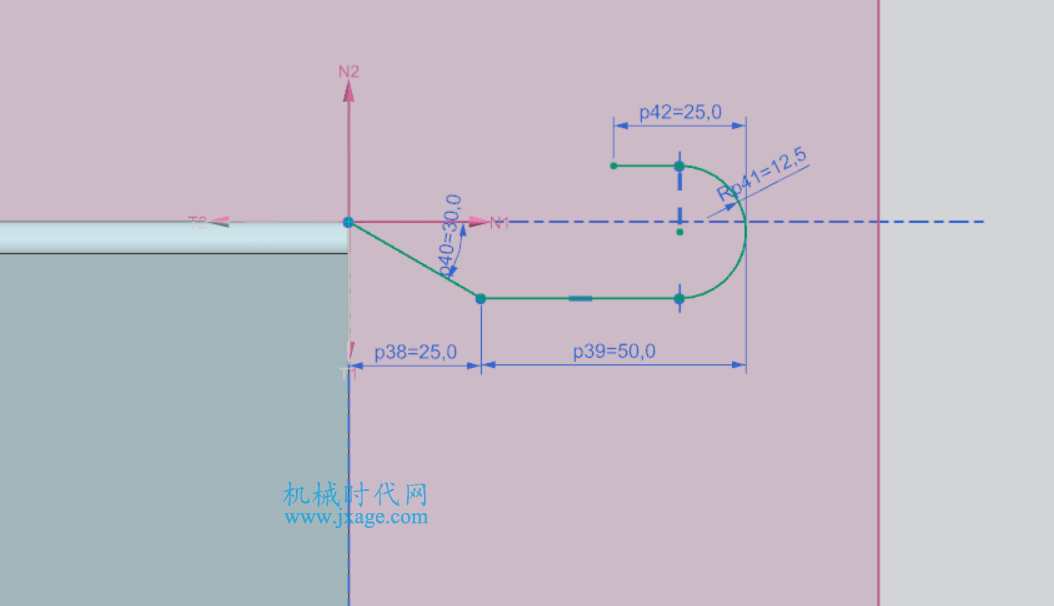

绘制如下图所示的草绘。

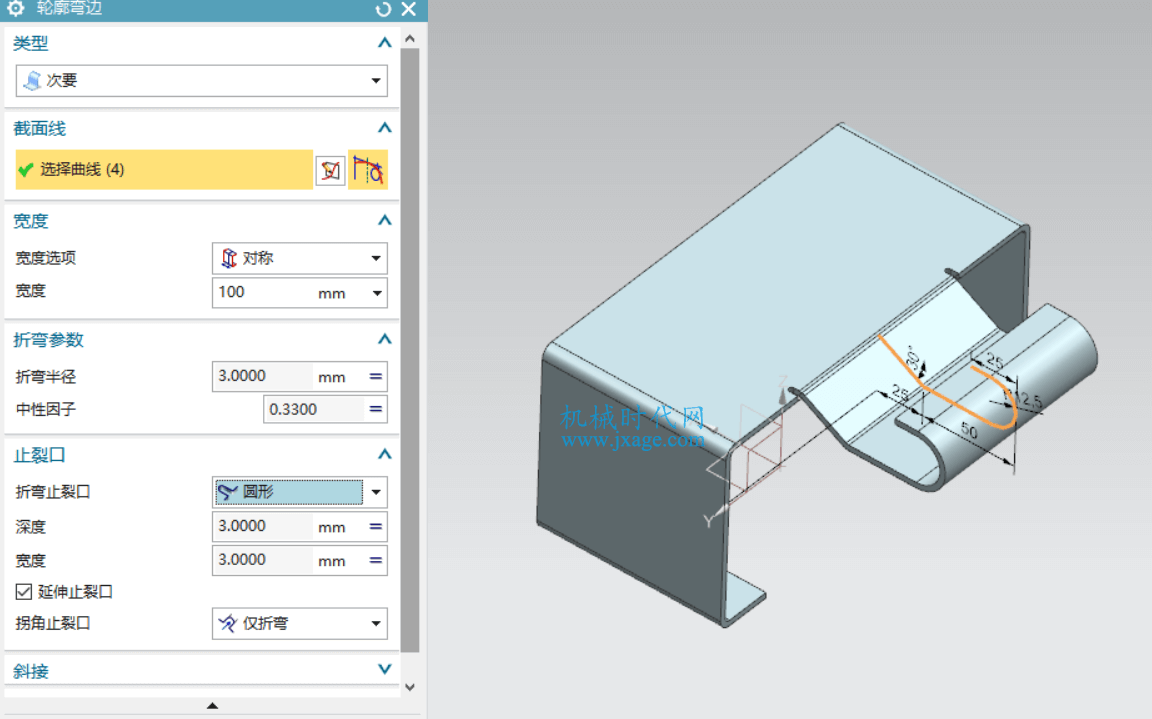

完成草绘之后,设置宽度选项为对称,宽度为100,点击确定。

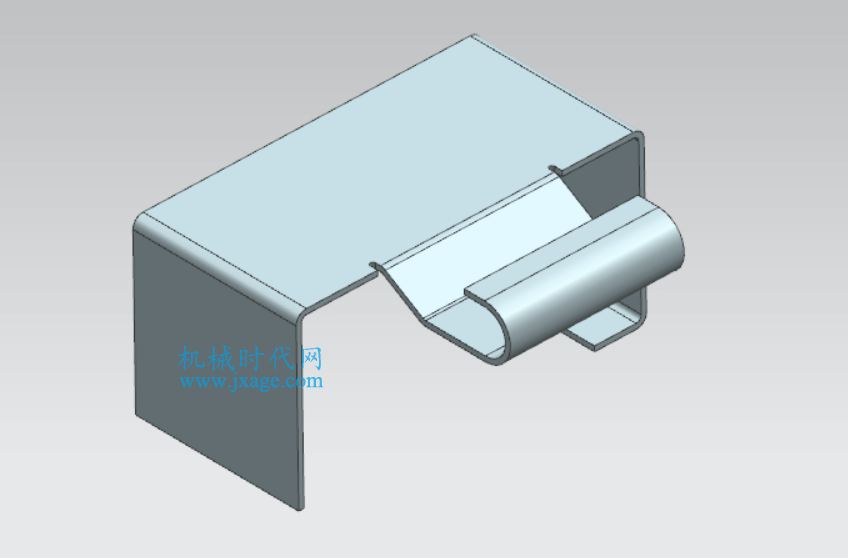

完成。

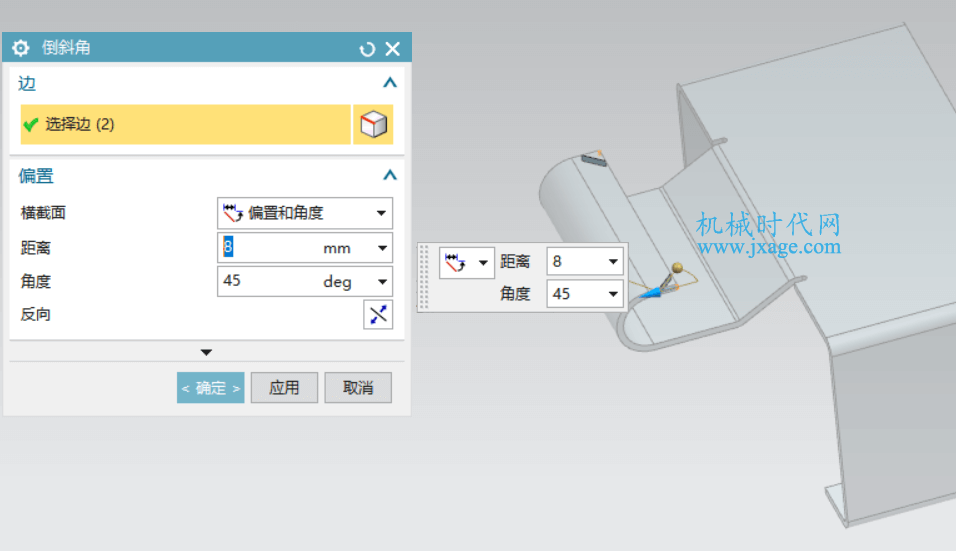

3.倒斜角。

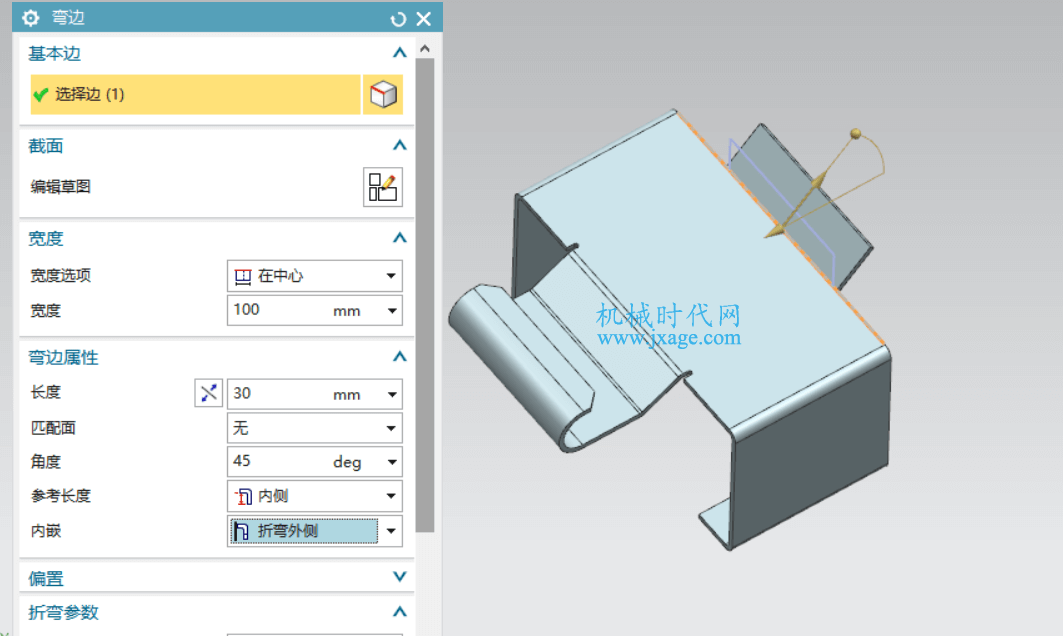

4.点击【弯边】,按照如下图进行设置,宽度为100,长度为30,角度为45°。

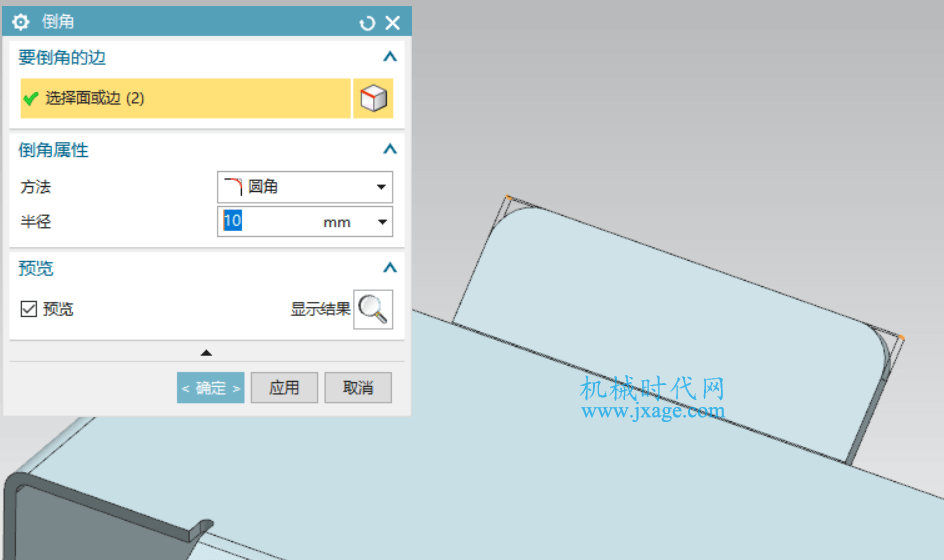

6.倒圆角。

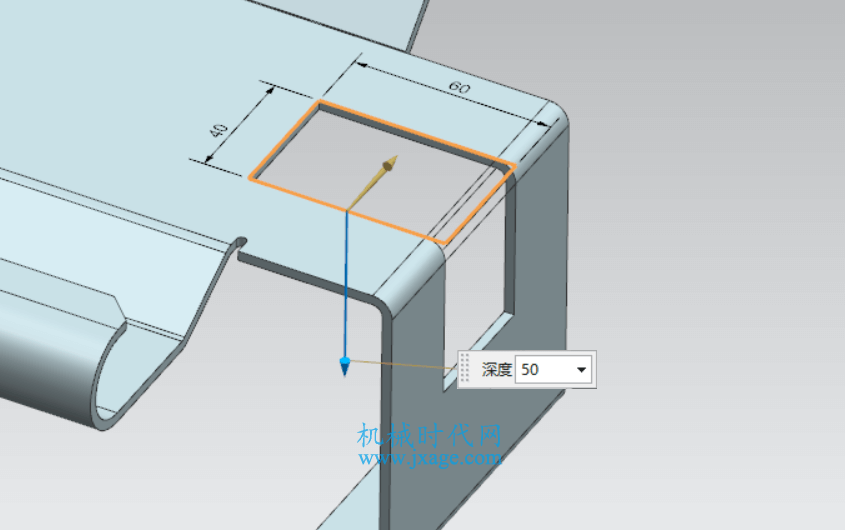

7.点击【法向除料】,绘制如下图所示的草图。

设置深度为50,点击勾好完成。

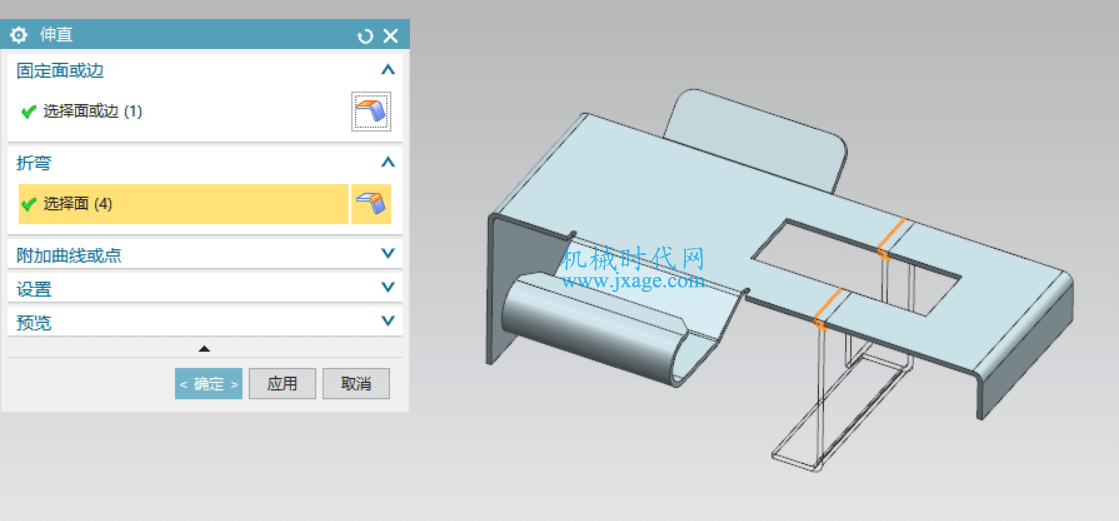

8.点击伸直,将折弯进行伸直,如下图所示。

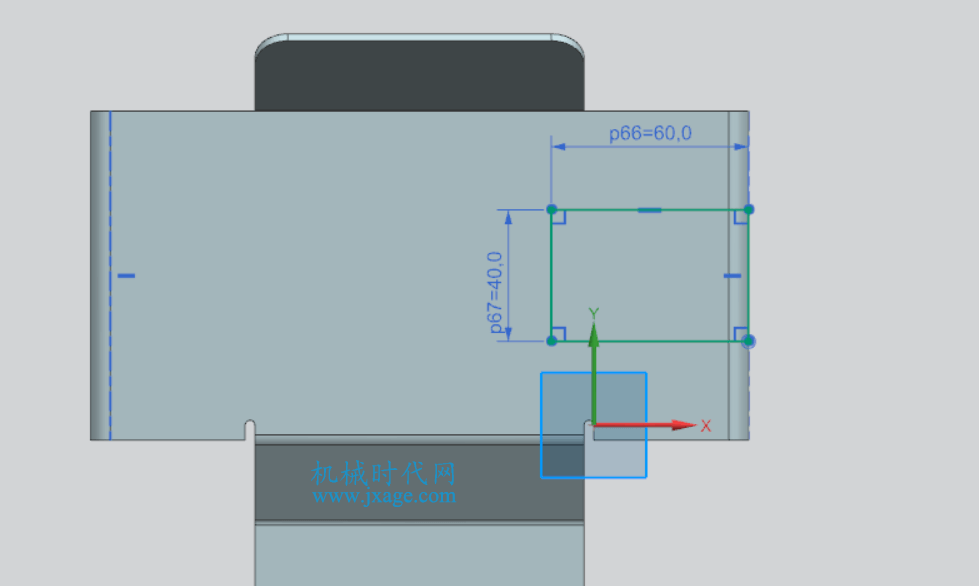

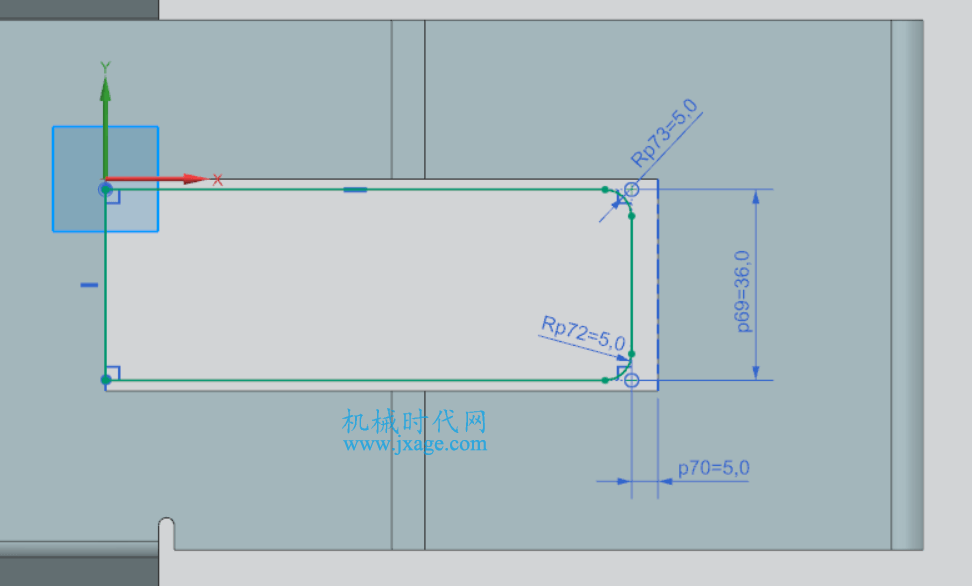

9.点击【突出快】按钮,绘制如下图所示的草绘。

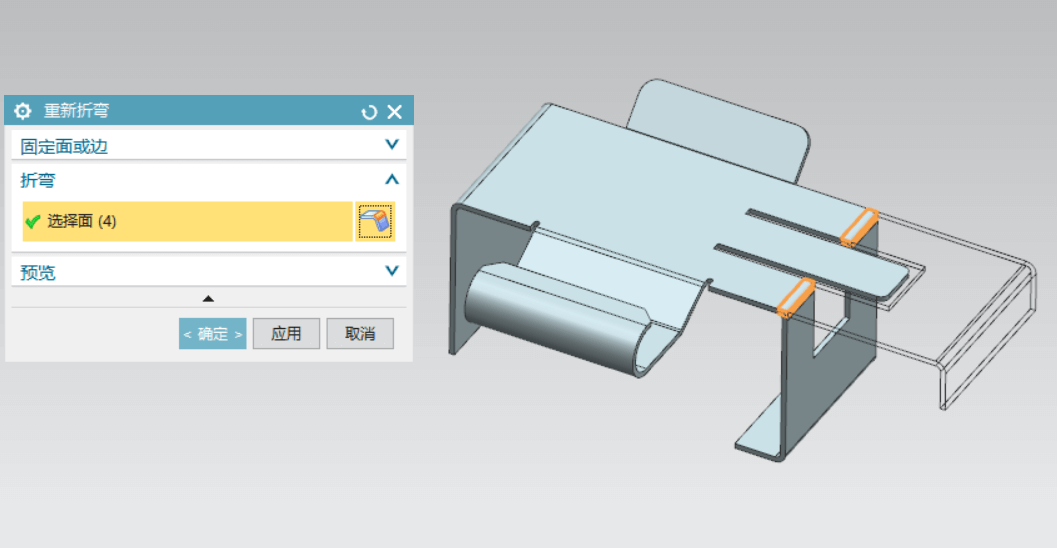

10.将伸直的部分重新进行折弯

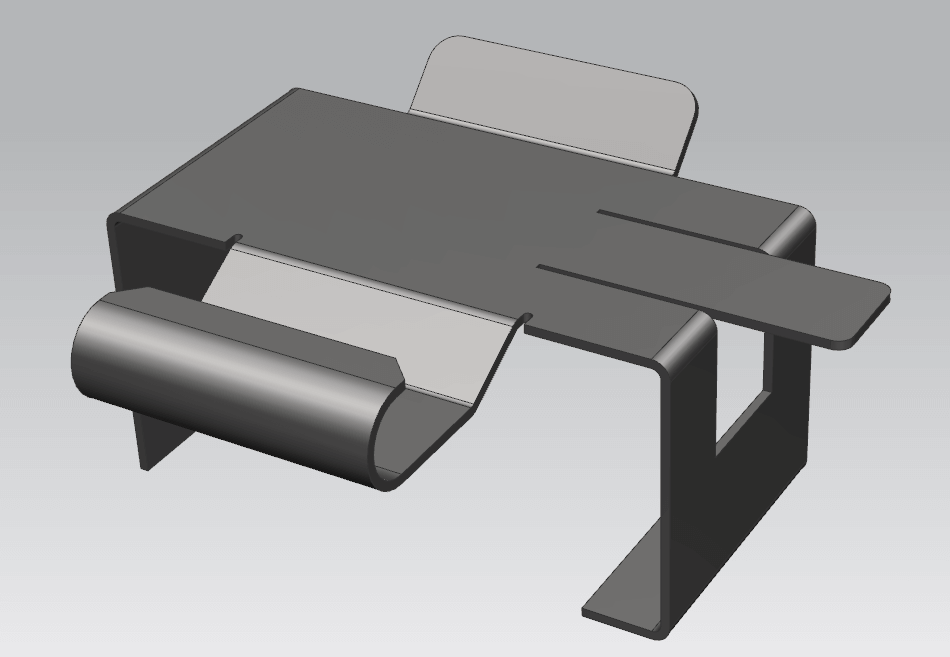

11.完成。
