NX建模(28):如何在NX使用Excel电子表格快速创建金字塔?

NX的阵列功能在常用的3维建模软件中比较强大,下面我们通过一个简单的例子来学习如何在NX使用Excel电子表格创建金字塔。

方法:

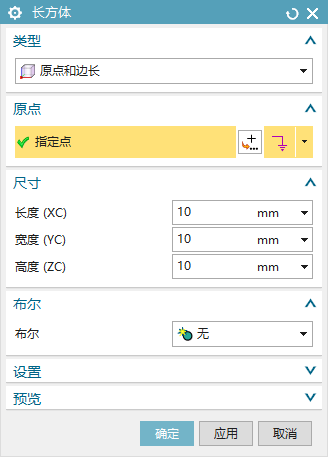

1.首先我们创建一个正方体,尺寸为10*10*10,如下图所示。

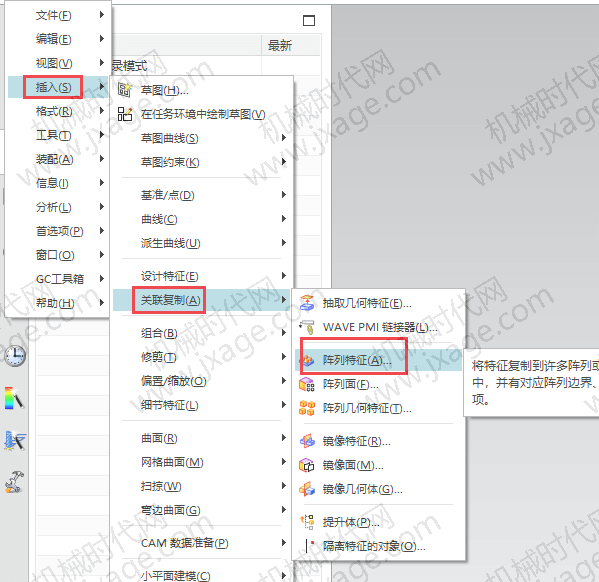

2.点击【插入】-【关联复制】-【阵列特征】,如下图所示。

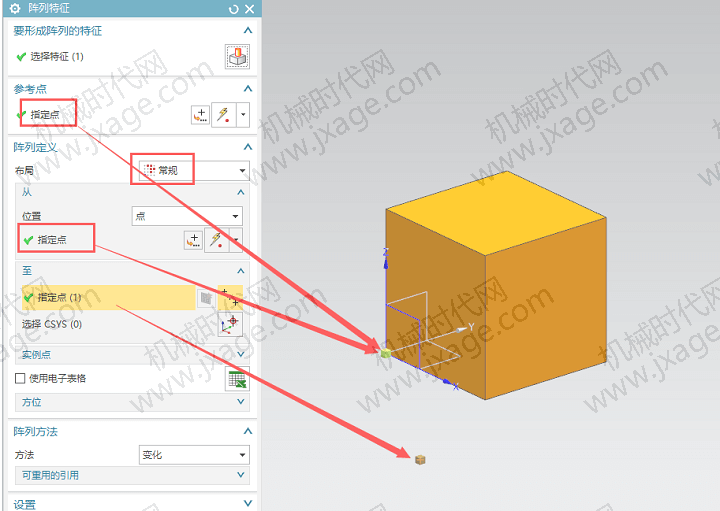

选择上一步的正方体方体作为阵列的对象,参考点选择正方体的顶点,如下图所示。

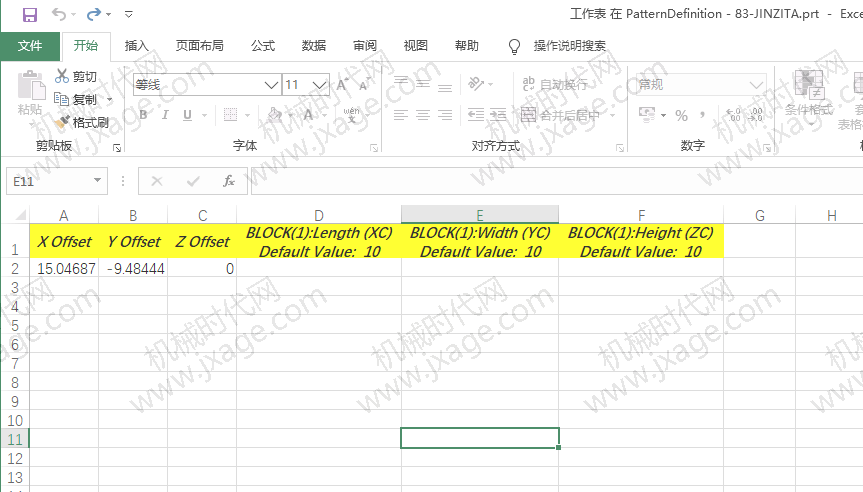

勾选“使用电子表格”,弹出如下图所示的电子表格。

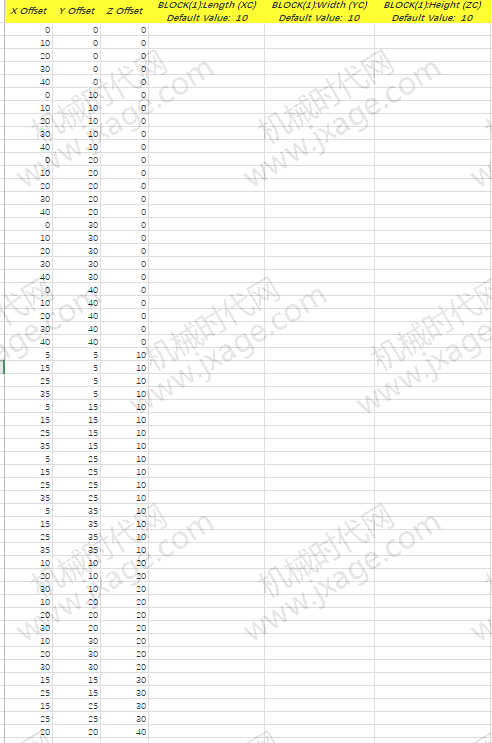

输入以下坐标数据,并进行保存。电子表格数据可以到文章末尾进行下载。

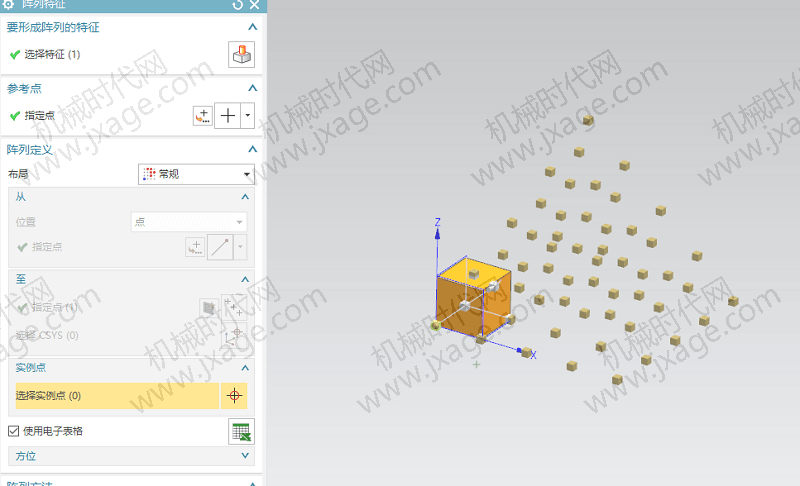

关闭电子表格,我们可以得到如下图所示的结果。

3.点击确定完成。

提取密码:

此处为隐藏的内容!
登录后方可查看!
