Proe/Creo如何引用其它零件的草图?

有时候我们会需要在零件上创建一个Logo,但是这个Logo采用了一种我们没有的字体或者Logo非常复杂,进行草绘非常困难,我们该如何创建这个Logo呢?

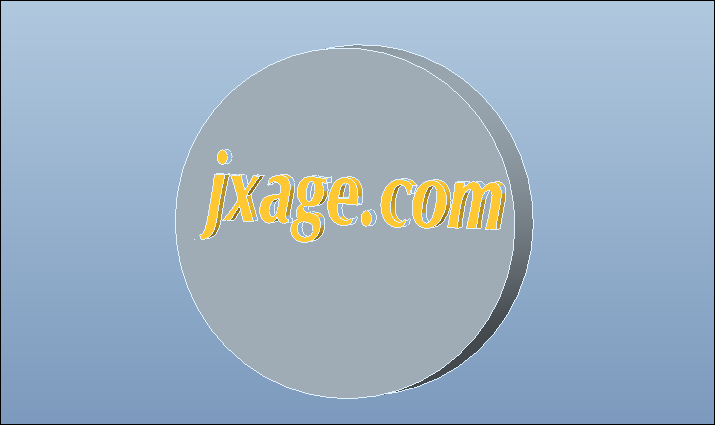

以下图为例,简单介绍一下一种方法。

方法:

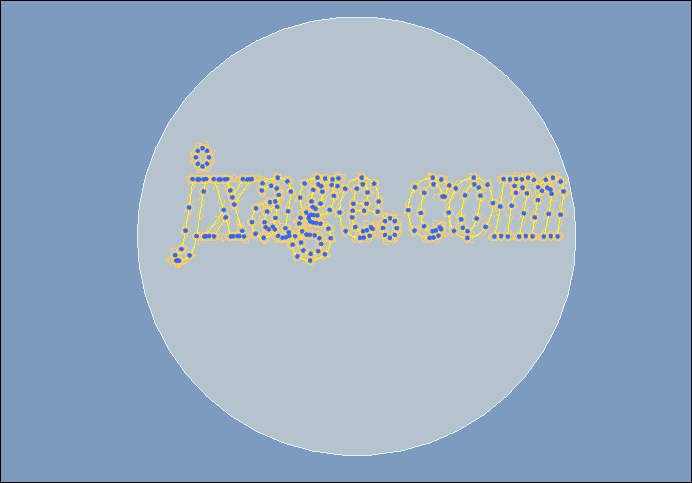

1.在我们想要引用的零件上创建一个草图,通过“边”命令创建Logo的边界。

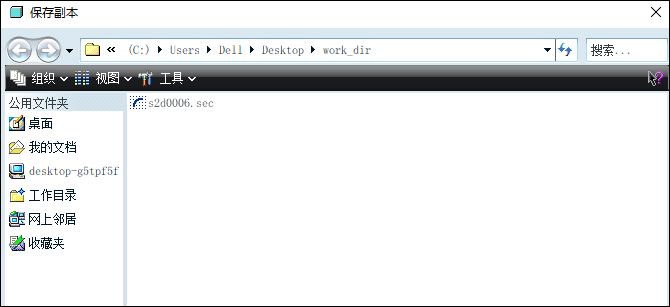

2.在草图环境中将草图进行保存,如下图所示。

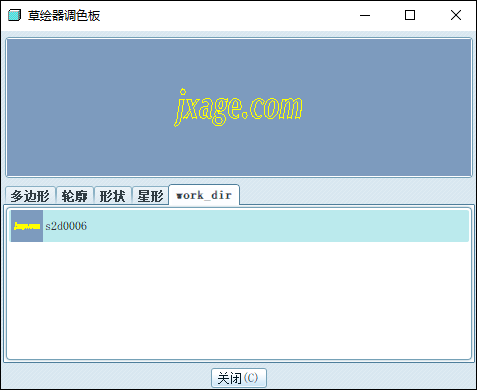

3.新建一个零件,新建一个草图,点击“调色板”按钮,在work_dir(即工作目录)选项中找到我们之前保存的草图。

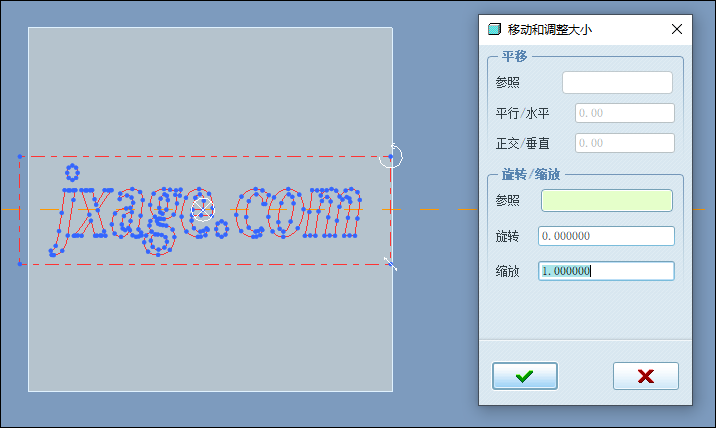

将其拖拽到草图环境中,设置缩放比例为1,将草图移动到合适的位置,点击勾号完成。

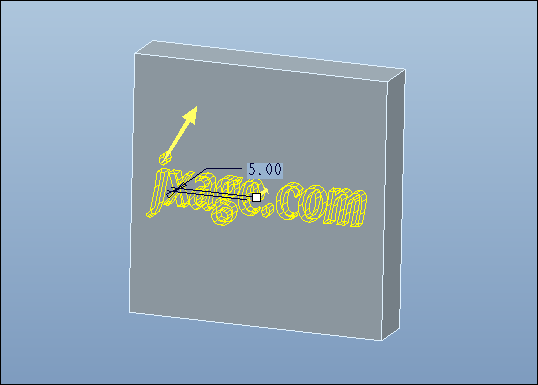

4.我们可以将上一步创建的草图进行拉伸,如下图所示。

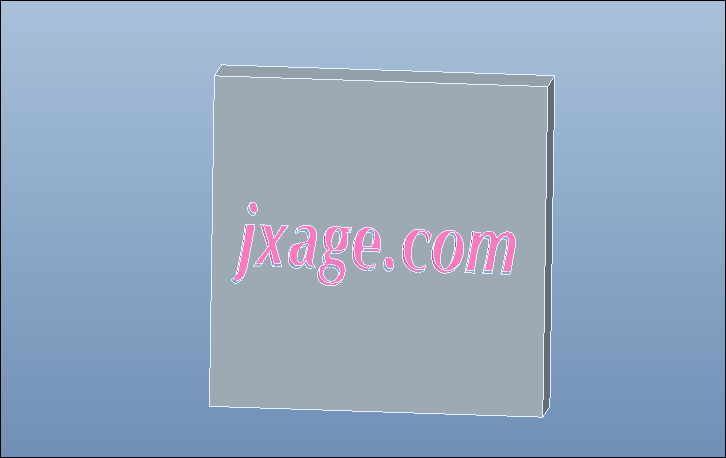

这样我们就可以完成在新零件上引用其他零件的草图。
