Proe人体库使用教程及下载

Manikin是Proe4.0新增加的人机工程学功能模块，能够使设计团队在3D产品的设计模型中插入数字化人体模型，用以模拟仿真及实现人机互动，避免了工程师们花费时间去研究人体行为。

该人体模型是是一个组件，由头部、手臂、腿部等多个零件组成。在组件模块下，可以插入这个人体模型，这个人体模型可以是坐势的也可以是站立的，而且腿和手可以调整位姿，以此来检验设计的产品是否符合人体工程方面要求。

默认情况下，安装好的proe5.0或4.0都只有一个男的成年人的模型，这里小编整理了一个包含男性、女性、儿童以及老人的人体模型。

一、主要功能特点简介：

二、安装方法：

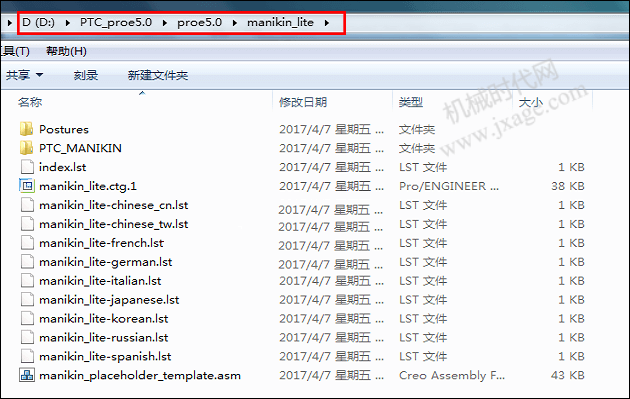

1.找到Proe的安装目录里的manikin_lite文件夹，这个文件夹存放着人体模型，一般情况下在D:\PTC\Creo Elements\Pro5.0\manikin_lite ，打开后如下图所示。我们可以看到里面文件比较少，只有单一人体，为了避免重复我们删掉这个文件夹里所有的文件，保留manikin_lite文件夹。

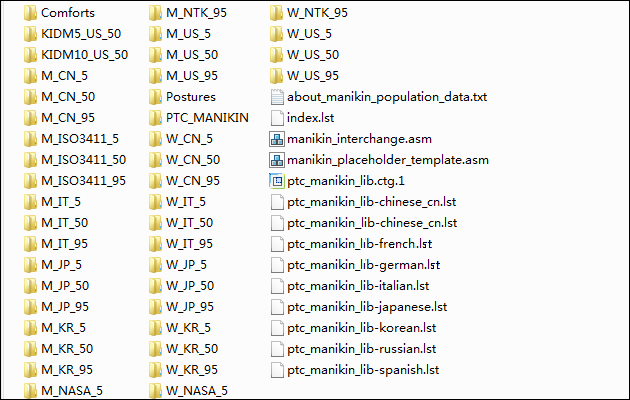

2.将下载后的文件解压，然后复制所有文件到我们刚才的manikin_lite文件夹里。

3.重新启动软件。

三、使用方法：

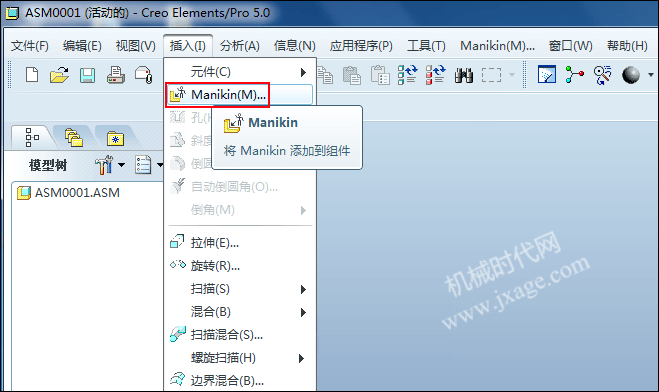

1.新建一个组件，点击【插入】-【Manikin】，弹出下面的窗口。

我们可以看到这些模型按照性别、国籍进行分类。这里破衣君选择一个中国人。

2.选择一个基准平面将模型放置到这个平面上。

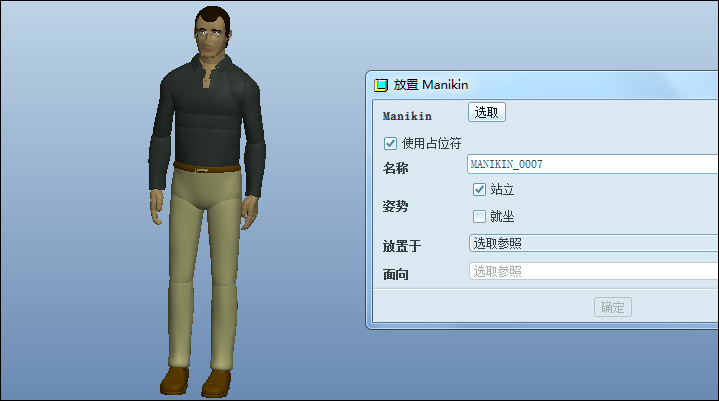

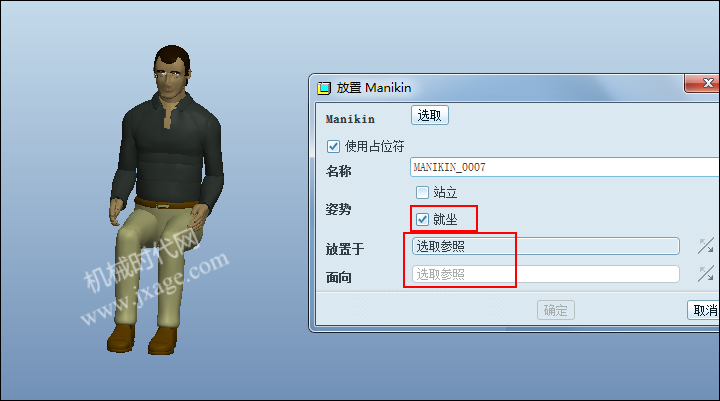

按照下图进行设置。

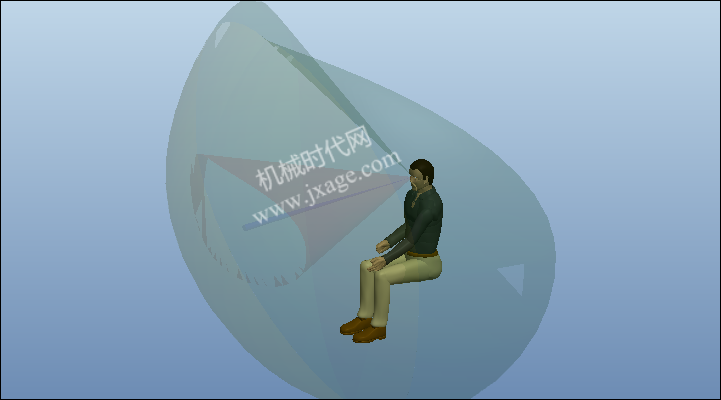

通过点击“视野”按钮，可以模拟显示人体模型的视野范围。

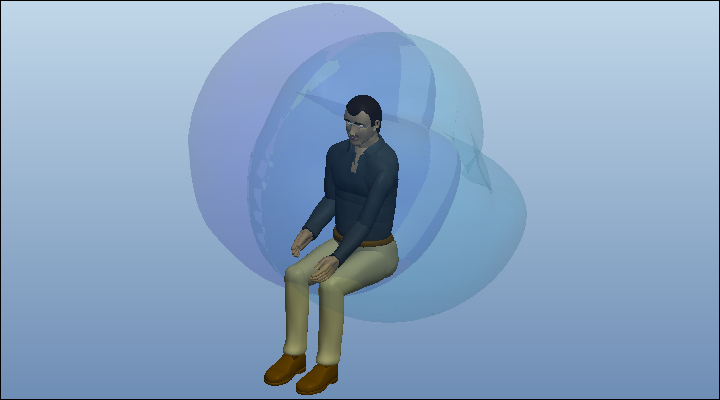

通过点击“到达包络”，可以显示人体模型的双手可以到达的整个空间范围。

四、文件下载：
