方法:

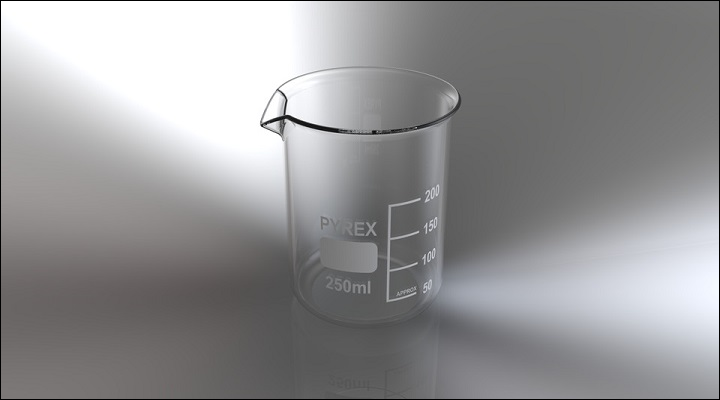

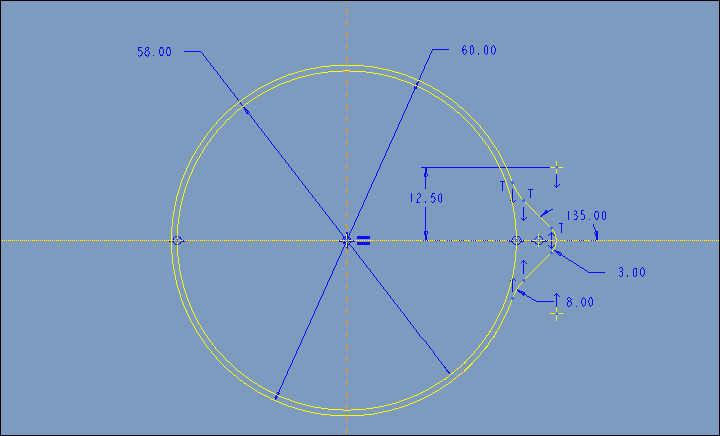

1.在TOP平面绘制如下图所示的草绘,一条作为可变截面扫描的扫描轨迹,一条作为引导线。

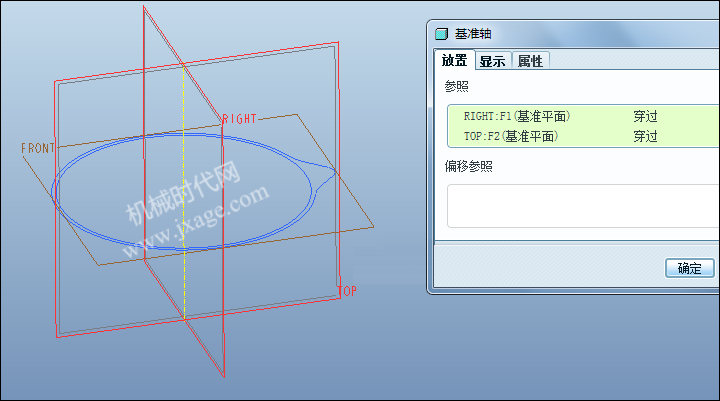

2.创建基准轴。

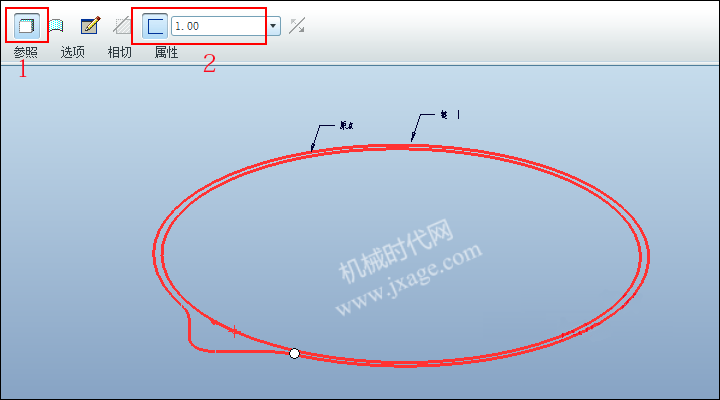

3.点击【可变截面扫描】,类型选择实体,激活“创建薄板命令”,薄板的厚度设置为1。

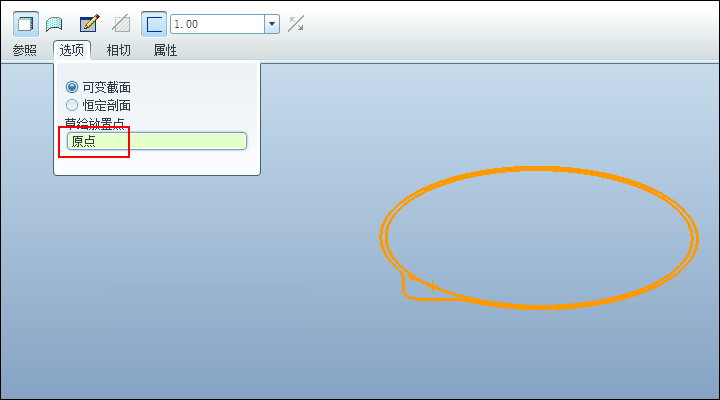

4.点击“选项”,激活草绘放置点,点击右侧的基准点工具,新建一个基准点作为草绘的放置点。
选择草绘和基准面的交点创建基准点,该点作为草绘放置点。

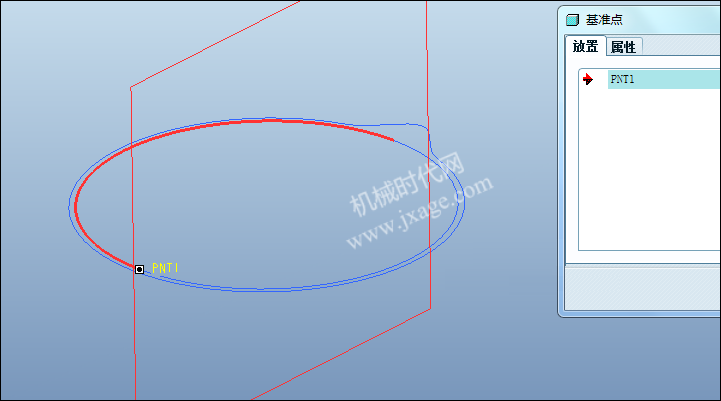

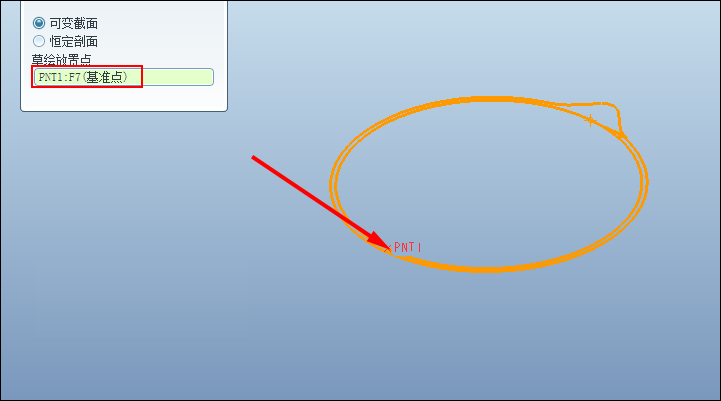

如下图所示,此时草绘放置点为PNT1。
点击草绘按钮,创建扫描的截面。绘制如下图所示的截面。

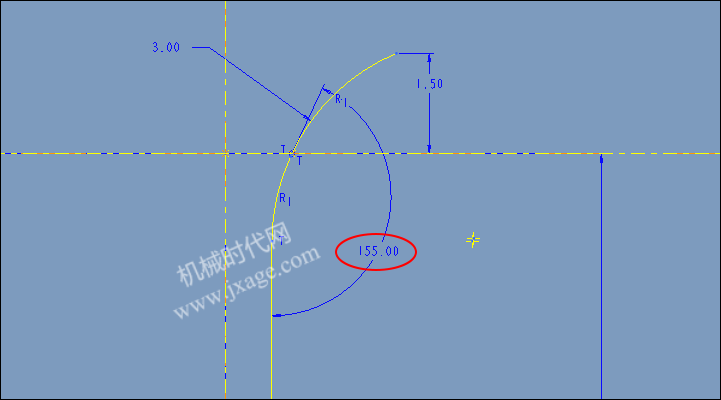

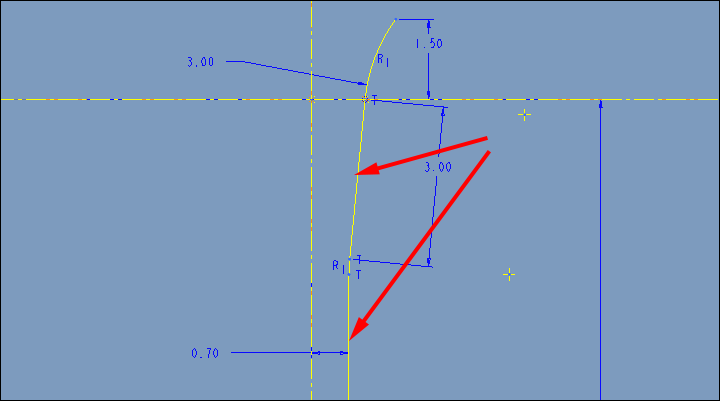

下图是放大后的局部截面,点击右侧的尺寸按钮,选择红色箭头所指的两个图元创建角度尺寸,尺寸值为155。
完成。

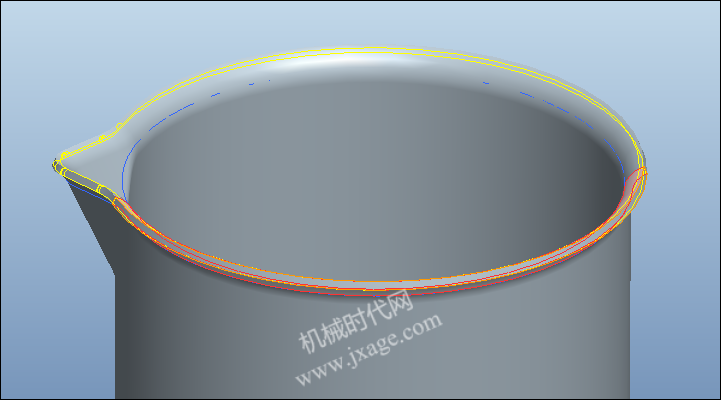

5.完全倒圆角。

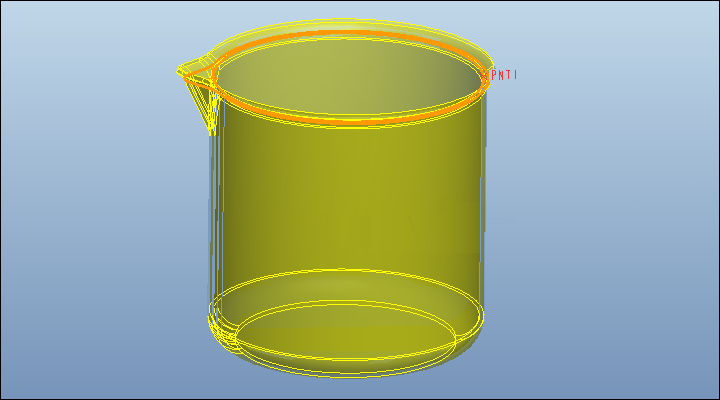

完成。
