NX建模（17）：阵列几何特征的用法

基本上每个三维建模软件都有阵列的功能，它也是三维软件中的一个比较常用的命令，能够极大的提高我们建模的速度，因此熟练掌握阵列几何特征的用法非常有用。以下面的一个非常简单的例子简单介绍如何使用阵列几何特征。

方法：

1.首先简单介绍线性阵列。点击【插入】-【关联复制】-【阵列几何特征】，弹出下面的窗口。布局方式我们选择“线性”。

选择坐标轴的X方向作为第一方向的矢量，数量设置为4，间距设置为800，选择坐标轴的Y方向作为第二方向的矢量，数量也设置为4，间距设置为800，如下图所示，点击确定完成阵列。

线性阵列就是这么简单，平时的工作中基本上不会遇到比这更难的了。

2.接下来简单介绍圆形阵列的使用方法。在“阵列几何特征”窗口中，阵列的布局设置为“圆形”。

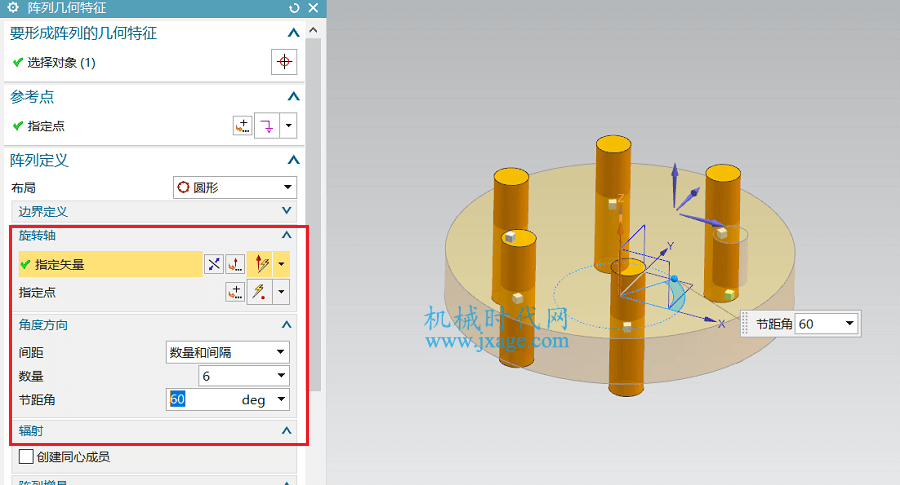

选择扁平圆柱的中心轴作为旋转轴，数量为6，节距值为60，如下图所示。

点击确定完成。

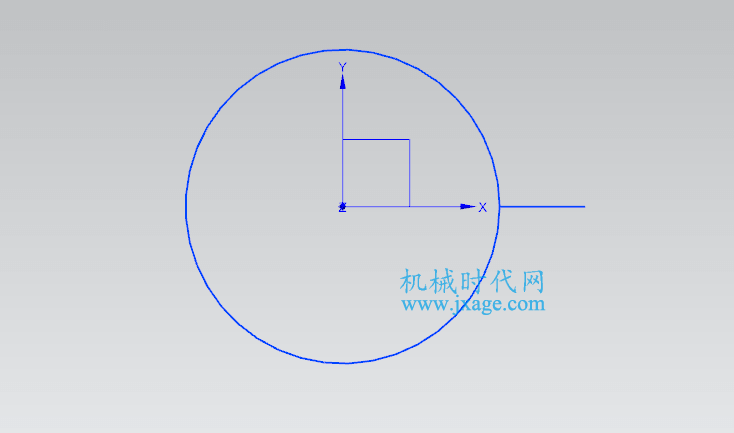

3.最后介绍“沿”阵列。以下图为例，在弹出的“阵列几何特征”窗口中，阵列的布局设置为“沿”。

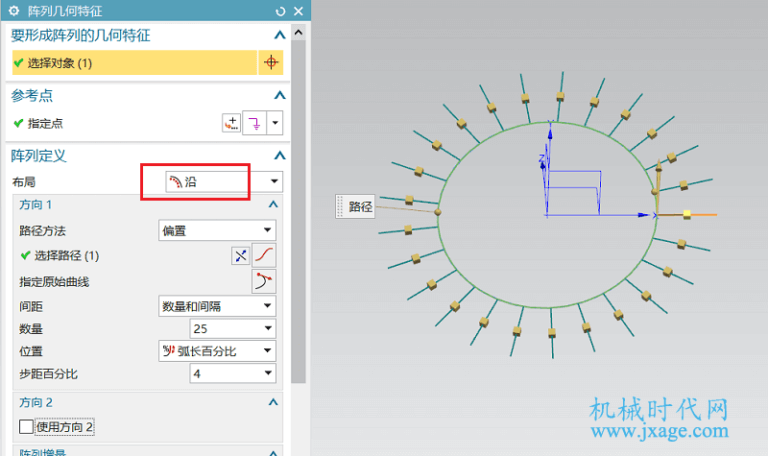

选择圆形外的直线段作为阵列的对象，阵列路径选择为圆形，数量设置为25，弧长百分比为4%，如下图所示，结果如下图所示。

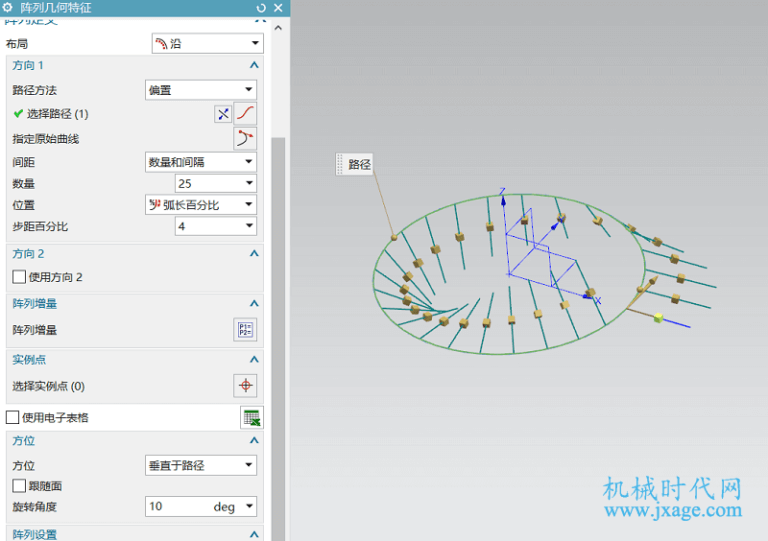

我们还可以在阵列过程中，将阵列的对象旋转相应的角度，如下图所示将旋转角度为10°。
