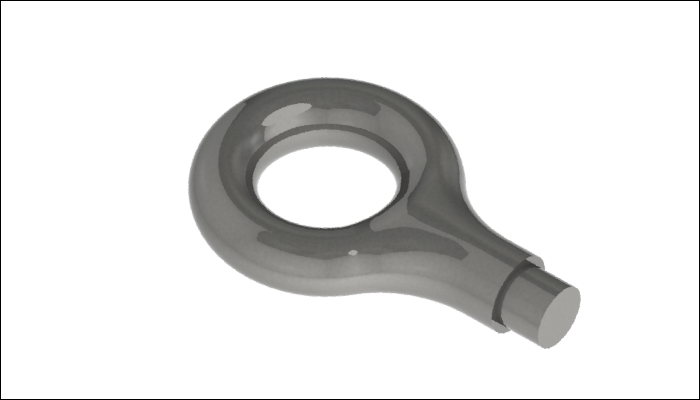

最终结果如下图所示:

SolidWorks建模练习(44):吊环-图片1

文章末尾下载模型

方法:

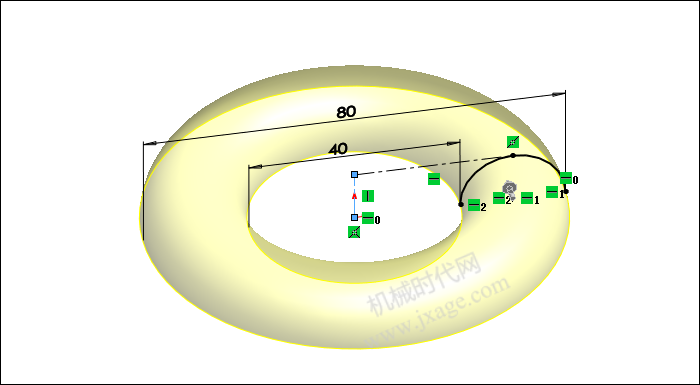

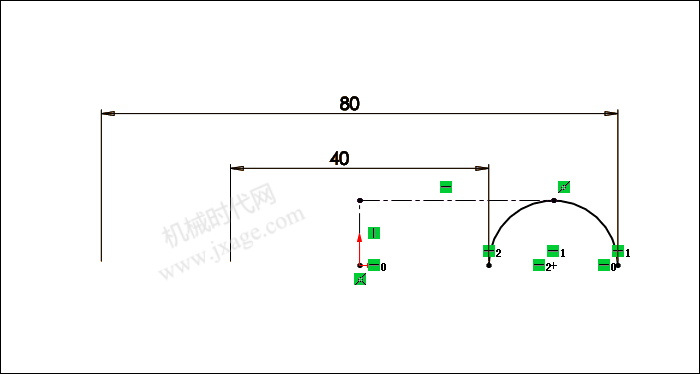

1.点击“插入”-“曲面”-“旋转曲面”,在前视基准面上绘制如下图所示的草图。

SolidWorks建模练习(44):吊环-图片2

点击勾号完成。

SolidWorks建模练习(44):吊环-图片3

2.再次点击“插入”-“曲面”-“旋转曲面”,在上视基准面上绘制如下图所示的草图。

SolidWorks建模练习(44):吊环-图片4

设置旋转角度为180度。

SolidWorks建模练习(44):吊环-图片5

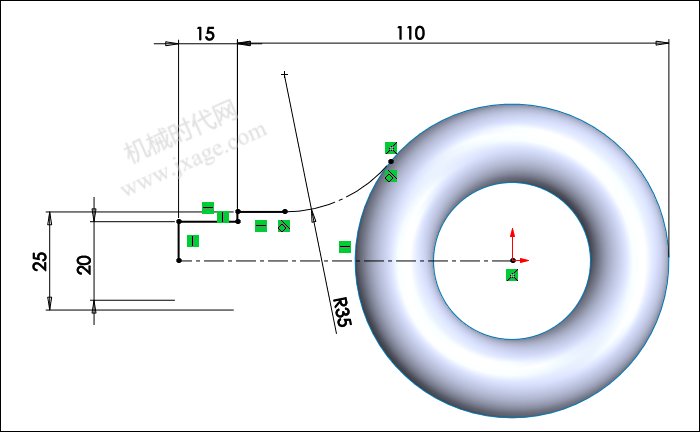

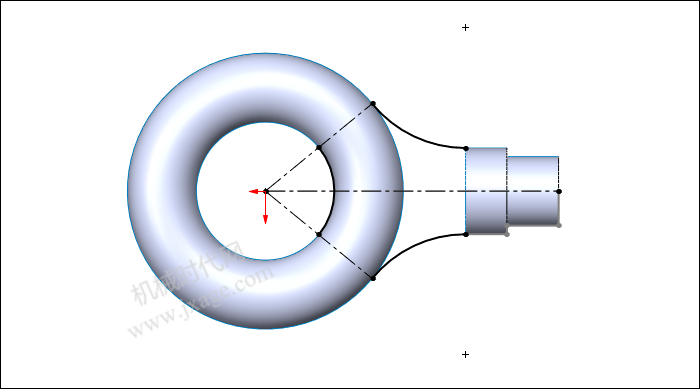

3.点击草图按钮,在上视基准面上绘制如下图所示的草图。

SolidWorks建模练习(44):吊环-图片6

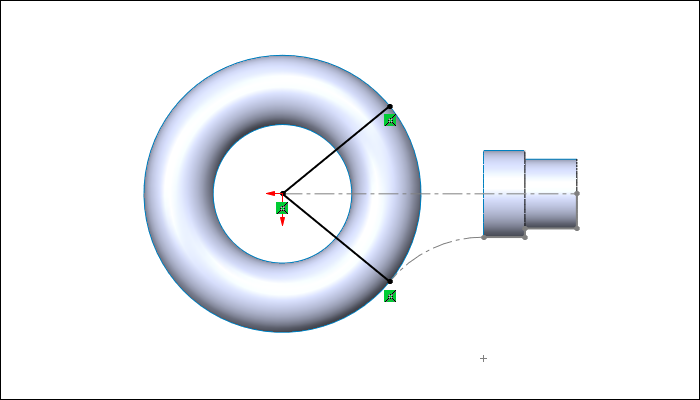

4.再次点击草图按钮,在上视基准面上绘制如下图所示的草图。

SolidWorks建模练习(44):吊环-图片7

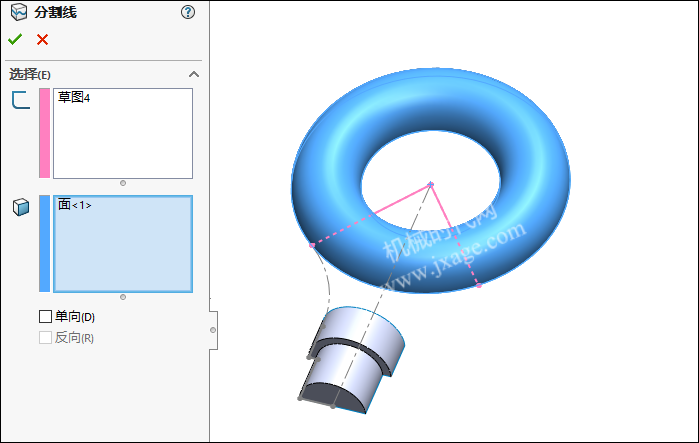

5.点击“插入”-“曲线”-“分割线”,要分割的面选择下图蓝色的面,要投影的曲线选择草图4。

SolidWorks建模练习(44):吊环-图片8

此时下面的旋转曲面被分割成两个部分。

SolidWorks建模练习(44):吊环-图片9

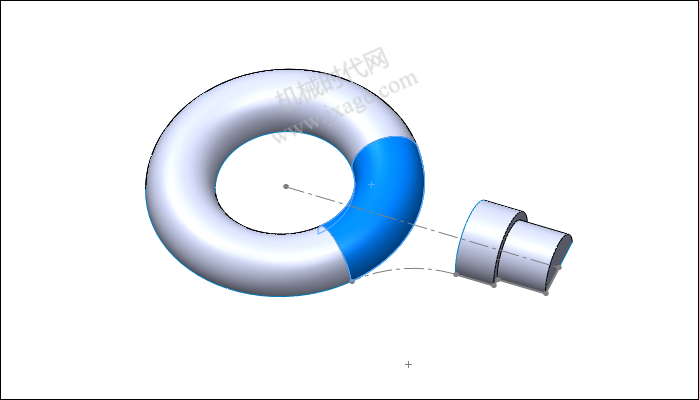

6.点击“插入”-“面”-“删除”,将下图分割出来的曲面删除掉。

SolidWorks建模练习(44):吊环-图片10

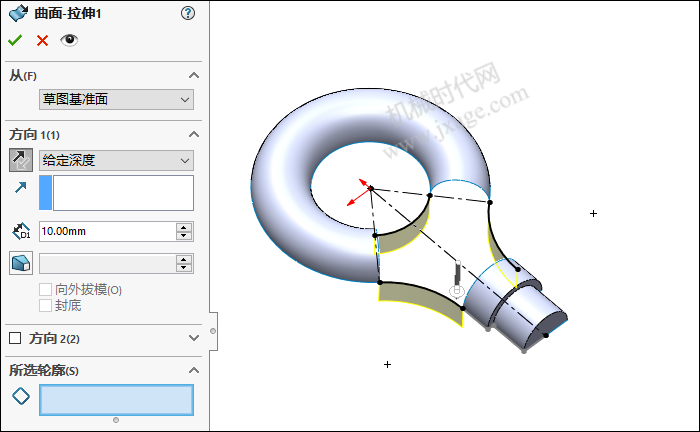

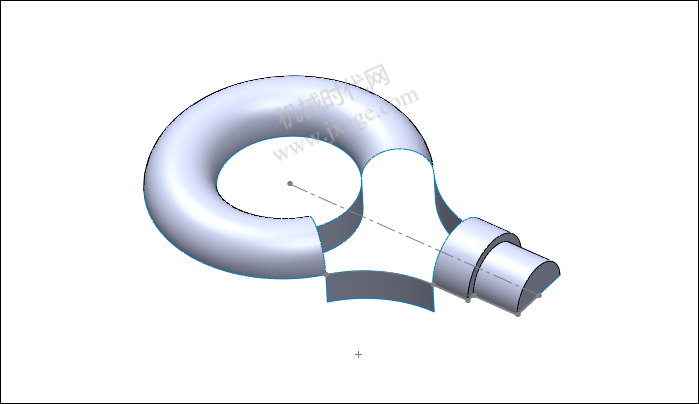

7.点击“插入”-“曲面”-“拉伸曲面”,选择步骤3创建的草图,设置拉伸深度为10mm,如下图所示。

SolidWorks建模练习(44):吊环-图片11

拉伸完成后如下图所示。

SolidWorks建模练习(44):吊环-图片12

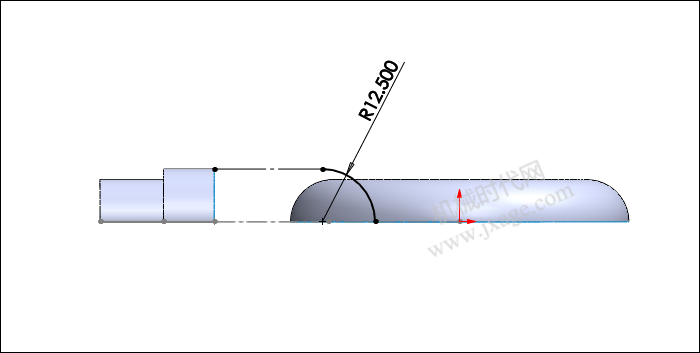

8.点击草图按钮,在前视基准面上绘制如下图所示的草图。

SolidWorks建模练习(44):吊环-图片13

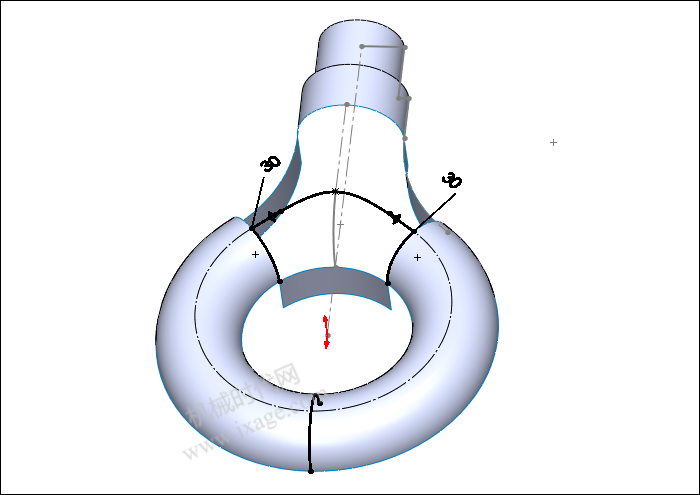

9.点击3D草图按钮,绘制如下图所示的草图(黑色曲线)。

SolidWorks建模练习(44):吊环-图片14

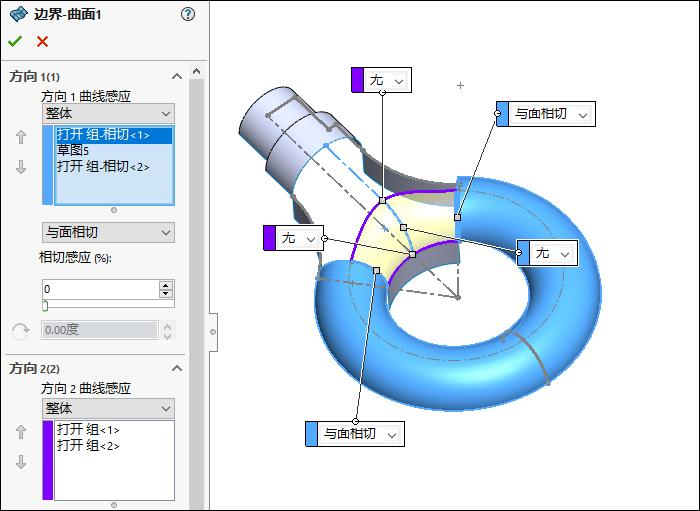

10.点击“插入”-“曲面”-“边界曲面”,方向1曲线感应选择下图的两条蓝色边和草图5,方向2曲线感应选择下图两条紫色曲线。

SolidWorks建模练习(44):吊环-图片15

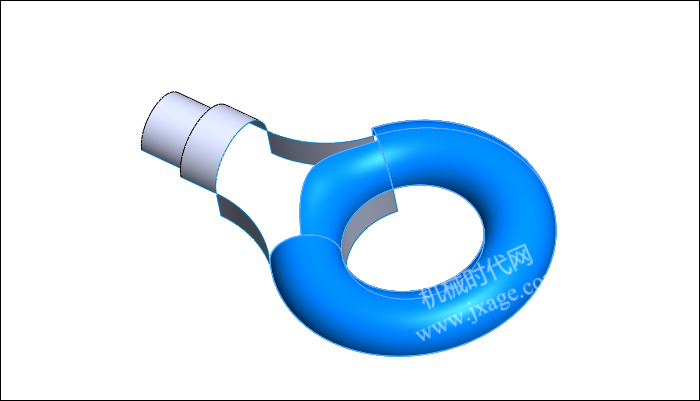

点击勾号完成。

SolidWorks建模练习(44):吊环-图片16

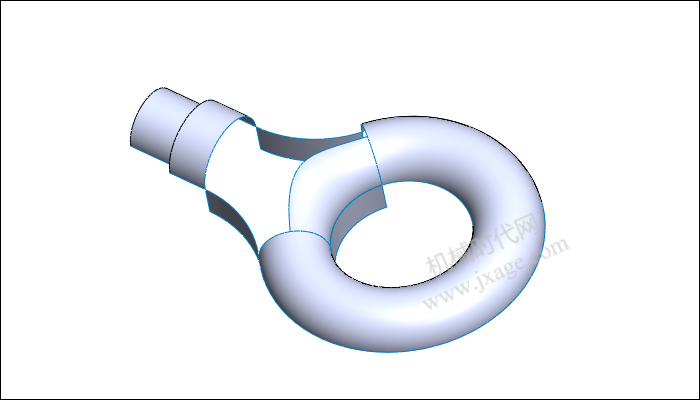

11.点击“插入”-“曲面”-“缝合曲面”,将下图所有的蓝色曲面进行合并。

SolidWorks建模练习(44):吊环-图片17

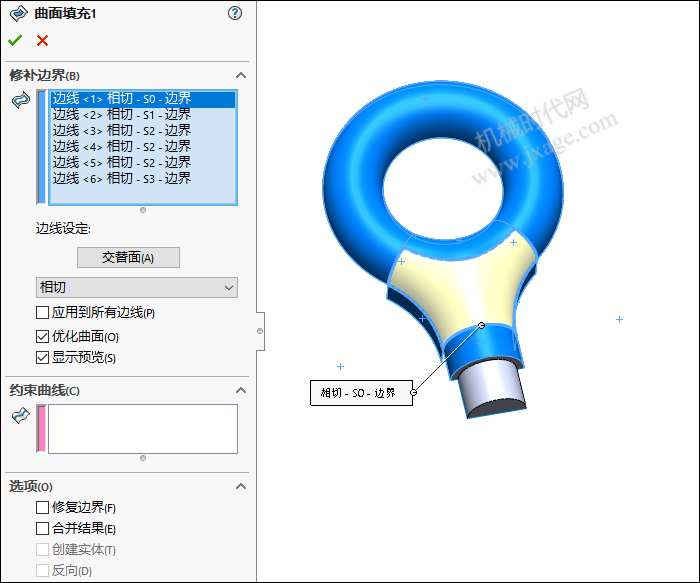

12.点击“插入”-“曲面”-“填充”,选择下图所示的6条边线,边界条件设置为相切。

SolidWorks建模练习(44):吊环-图片18

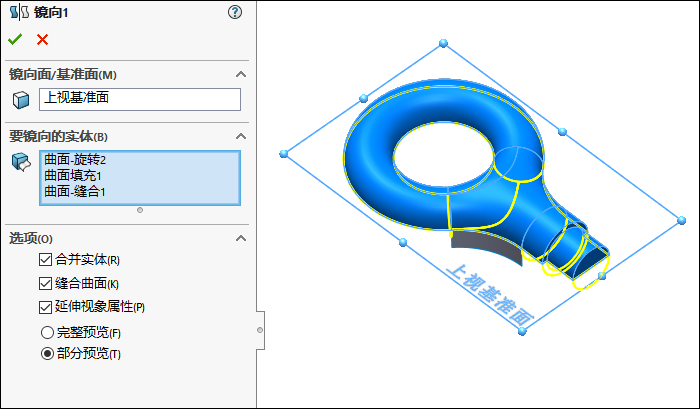

13.镜像曲面。

SolidWorks建模练习(44):吊环-图片19

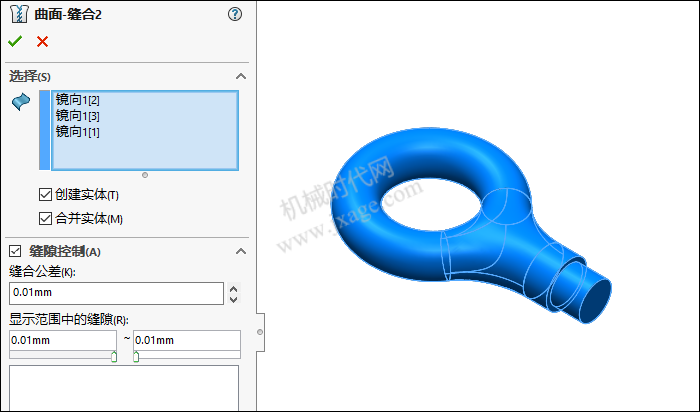

14.点击“插入”-“曲面”-“缝合曲面”,将下图所有的蓝色曲面进行合并,勾选“创建实体”和“合并实体”选项。

SolidWorks建模练习(44):吊环-图片20

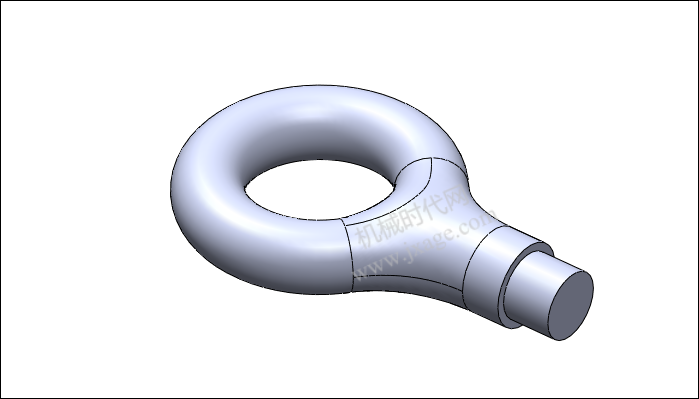

点击勾号完成。

SolidWorks建模练习(44):吊环-图片21

15.渲染完成。

SolidWorks建模练习(44):吊环-图片22
