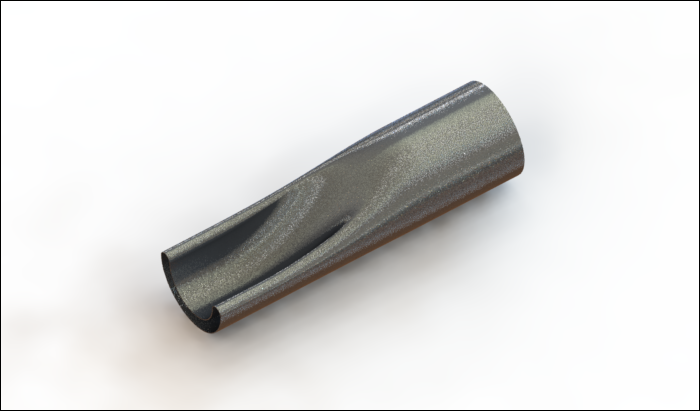

最终结果如下图所示:

文章末尾下载模型

方法:

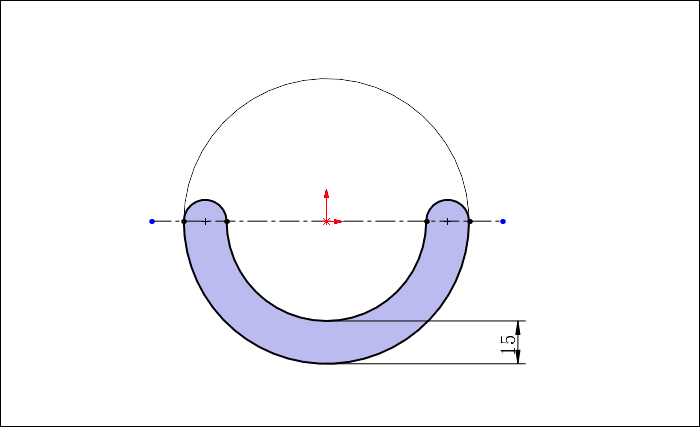

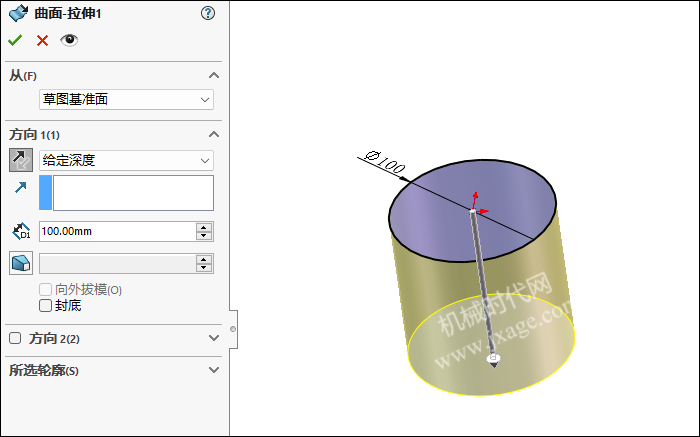

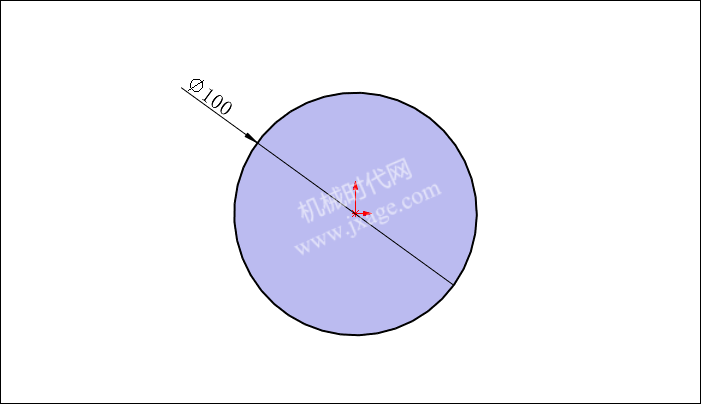

1.点击“插入”-“曲面”-“拉伸曲面”,在前视基准面上绘制如下图所示的草图。

设置拉伸深度为100mm。

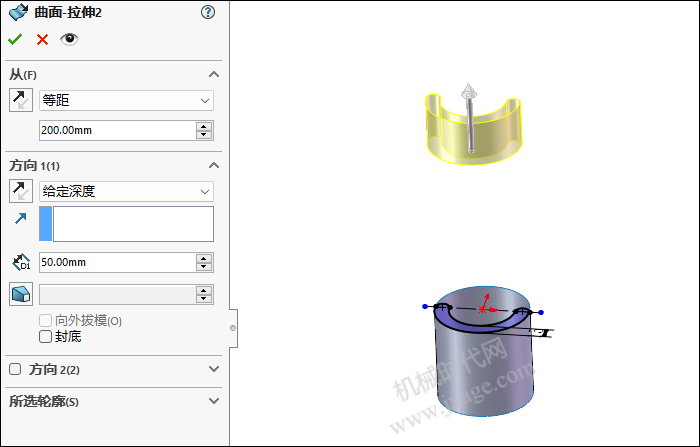

2.再次点击“插入”-“曲面”-“拉伸曲面”,在前视基准面上绘制如下图所示的草图。

开始条件设置为“等距”,等距值为200mm,拉伸深度为50mm,如下图所示,点击勾号完成。

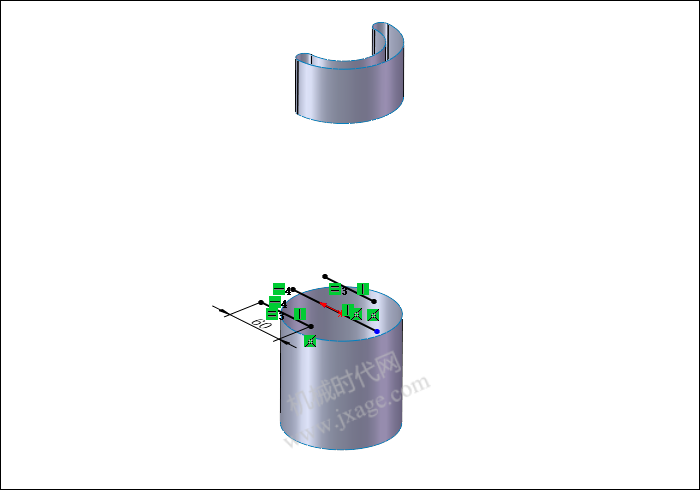

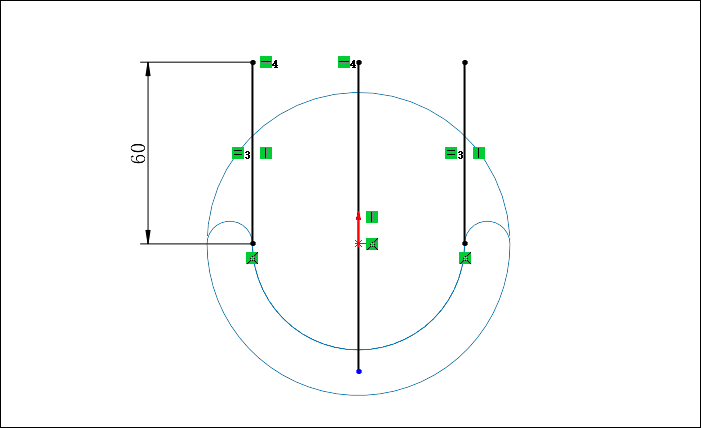

3.点击草图绘制,在前视基准面上绘制如下图所示的草图。

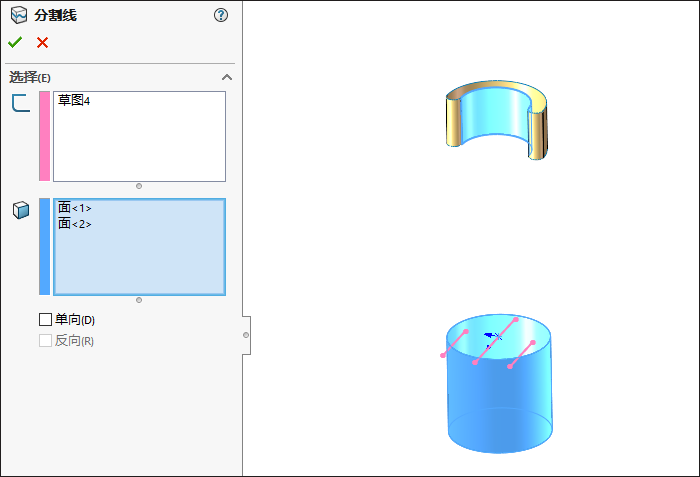

4.点击分割线,要分割的曲面选择下图所示的蓝色面,使用草图4进行分割,点击勾号完成。

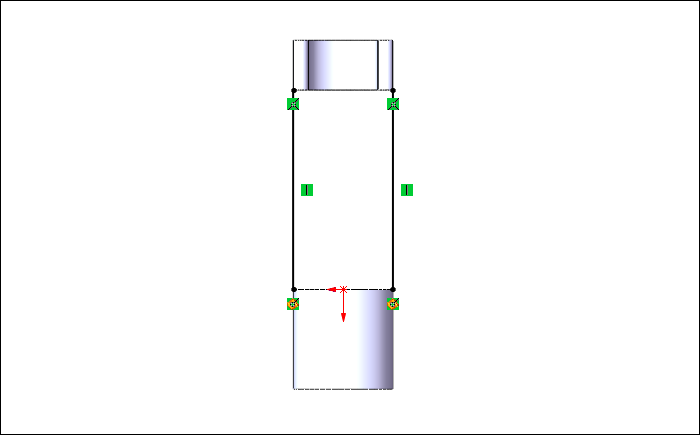

5.点击草图绘制,在上视基准面上绘制如下图所示的草图。

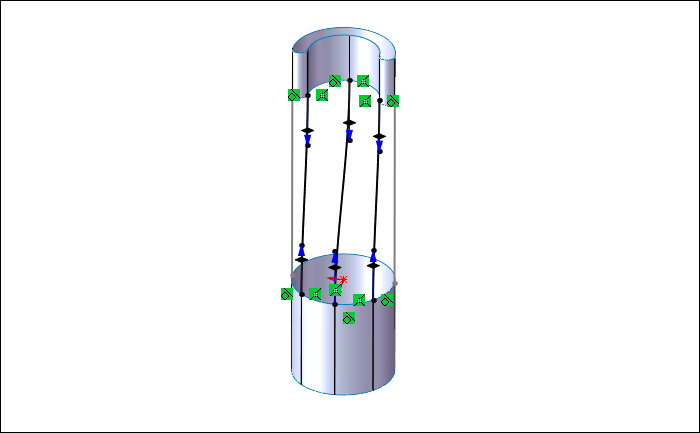

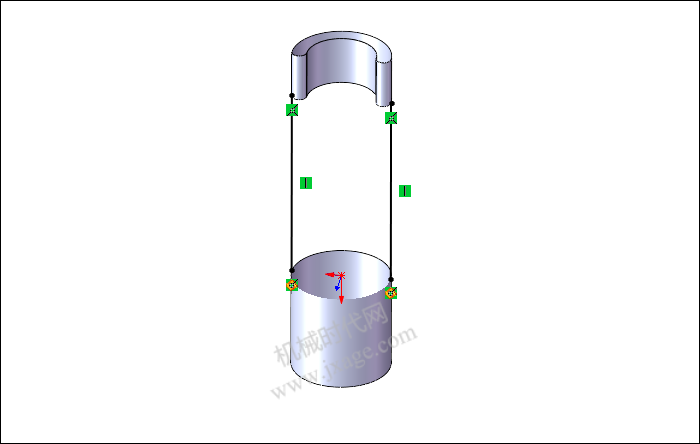

6.点击3D草图,通过样条曲线创建出如下图所示的草图。

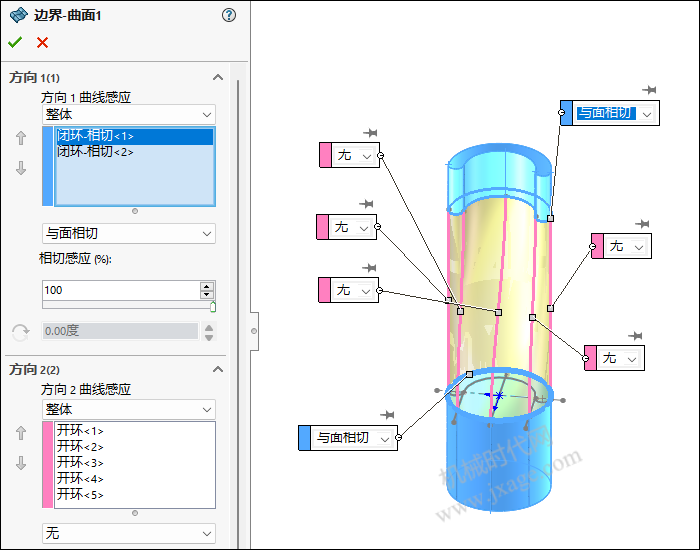

7.点击“插入”-“曲面”-“边界曲面”,选择下图所示的蓝色边线作为方向1曲线感应,选择下图所示的5条粉红色曲线作为方向2曲线感应,如下图所示,点击勾号完成。

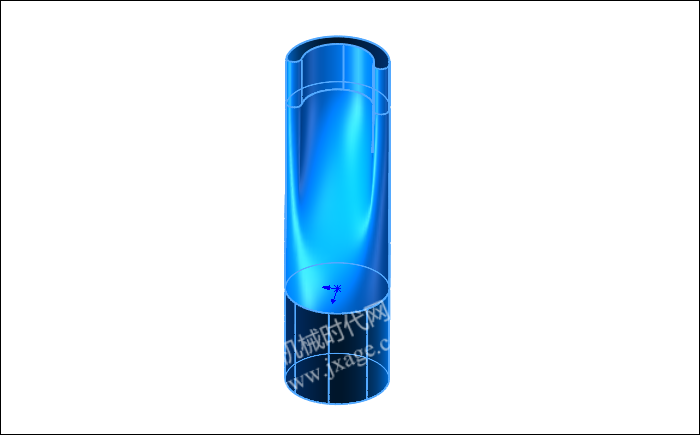

8.点击“插入”-“曲面”-“缝合曲面”,将所有的曲面进行缝合,如下图所示。

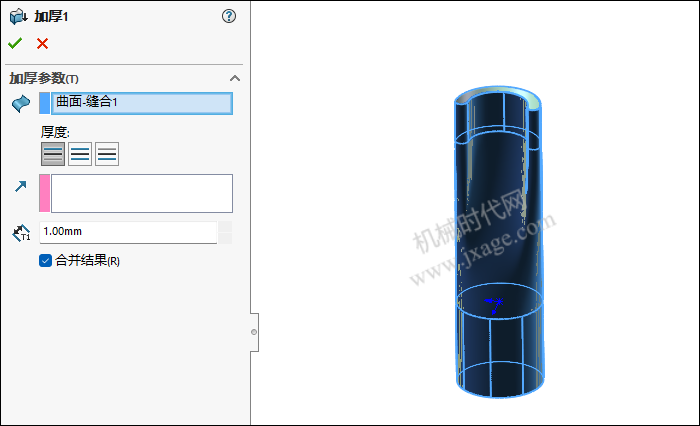

9.加厚曲面。

10.渲染。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
