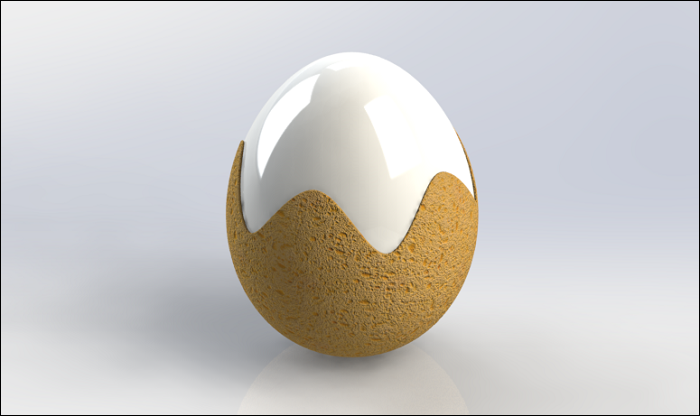

最终结果如下图所示:
文章末尾下载模型
方法:

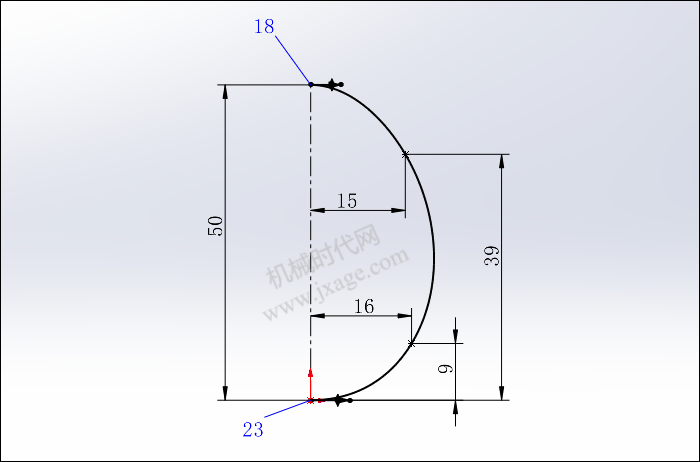

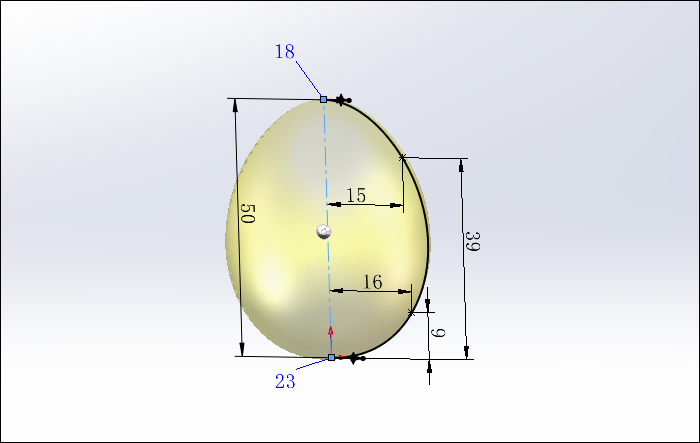

1.点击“插入”-“曲面”-“旋转曲面”,在前视基准面上绘制如下图所示的草图。
点击勾号完成。

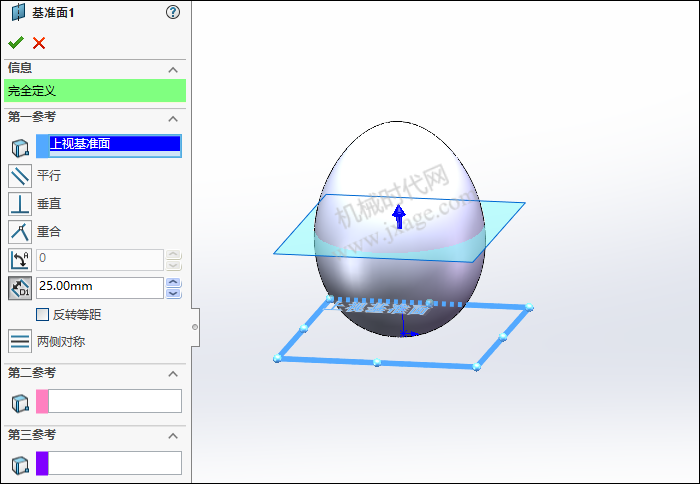

2.创建基准面1。

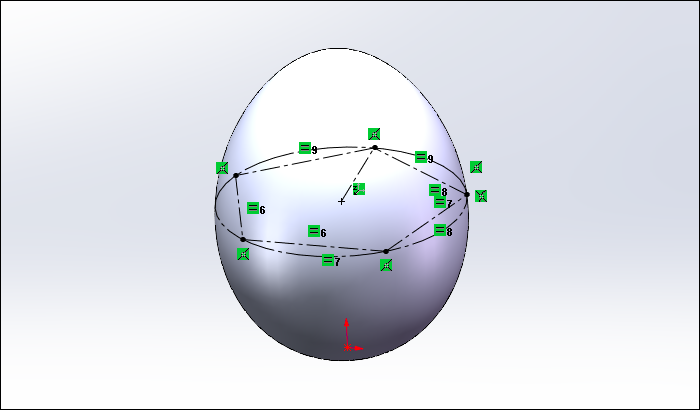

3.在上一步创建的基准面1上绘制如下图所示的草图。

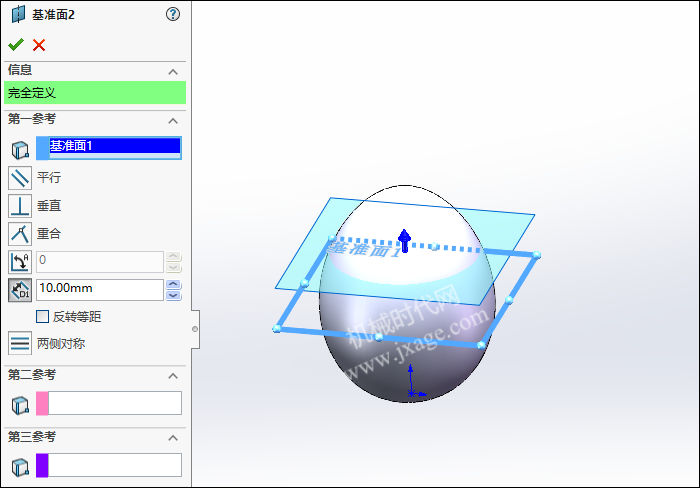

4.创建基准面2。

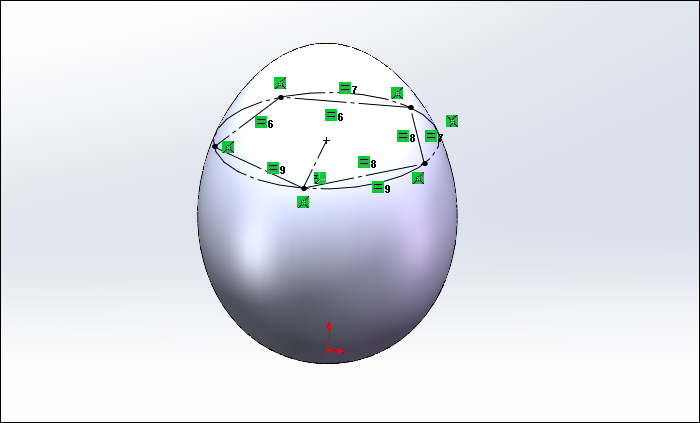

5.在上一步创建的基准面2上绘制如下图所示的草图。

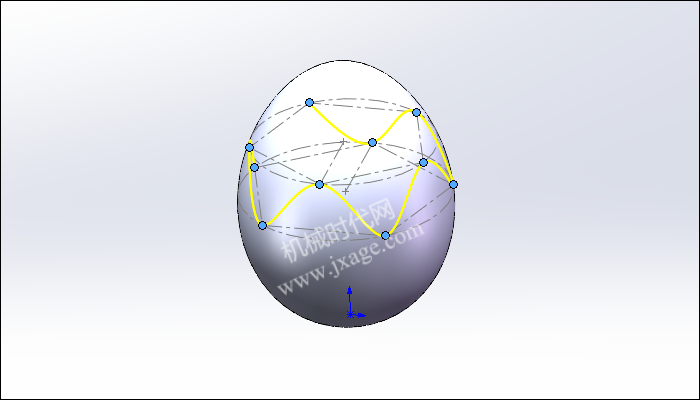

6.点击“插入”-“曲线”-“通过参考点的曲线”,创建出如下图所示的黄色曲线。

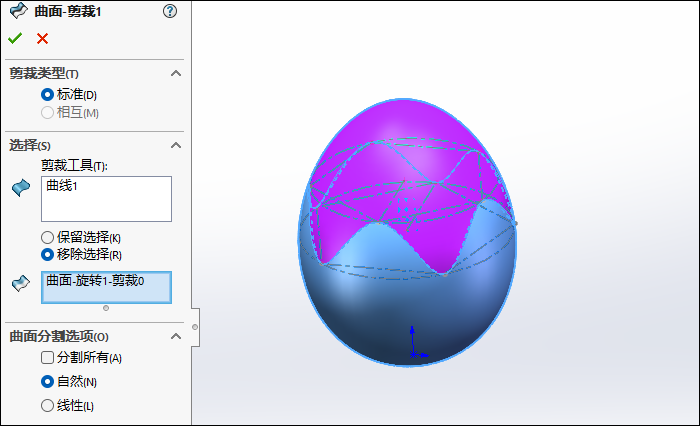

7.点击“插入”-“曲面”-“剪裁曲面”,剪裁类型选择“标准”,选择上一步创建的曲线作为剪裁工具,对下图所示的曲面进行剪裁,移除紫色部分,如下图所示。
点击勾号完成。

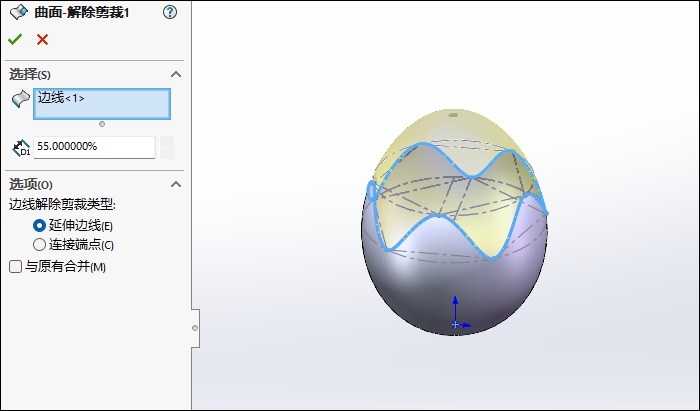

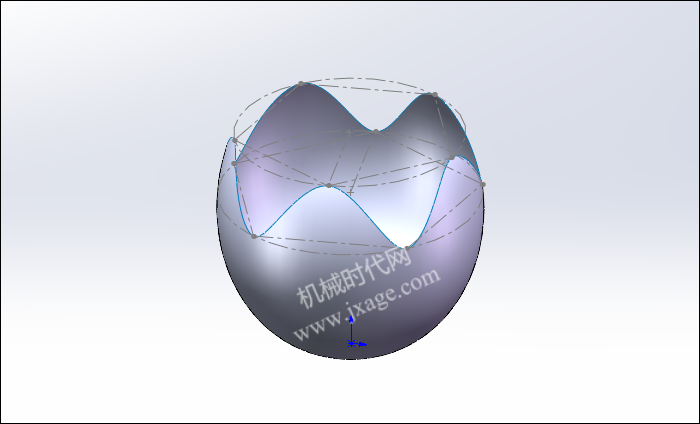

8.点击“插入”-“曲面”-“解除剪裁曲面”,选择下图所示的蓝色边线,点击勾号完成。
9.加厚曲面。

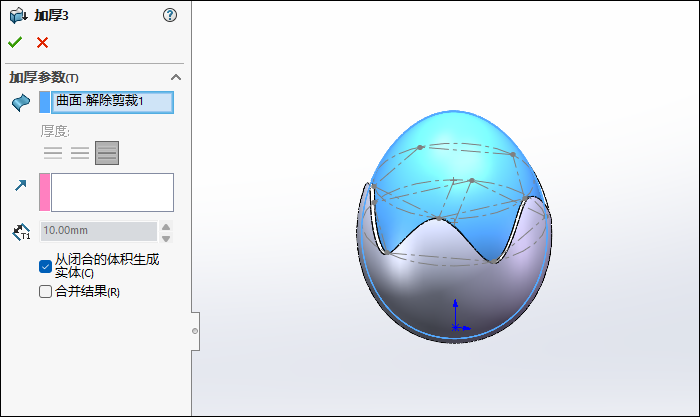

10.加厚曲面。

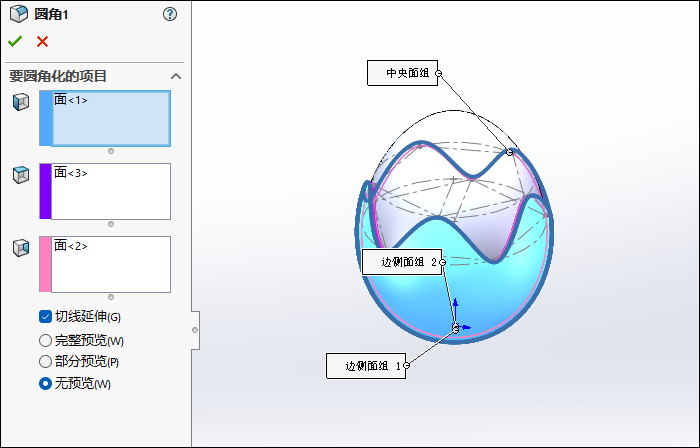

11.倒圆角。
12.渲染。
模型下载:
