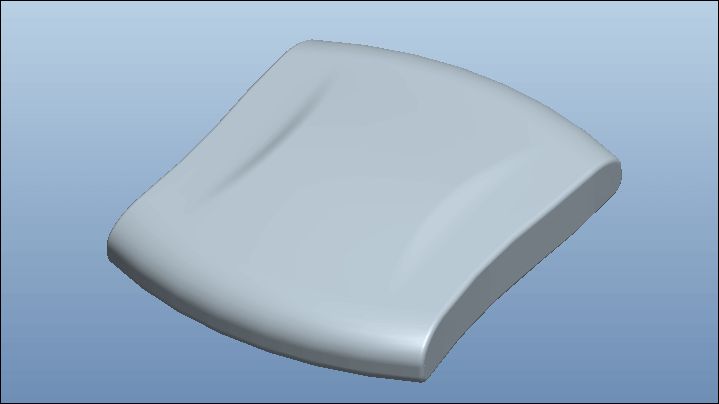

最终结果如下:

Proe曲面建模(19):逐渐消失面-图片1

文章末尾下载模型

方法:

1.新建零件。

2.点击拉伸,在TOP平面绘制如下的草绘。

Proe曲面建模(19):逐渐消失面-图片2

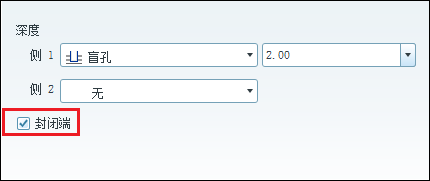

勾选封闭端,拉伸深度为2。

Proe曲面建模(19):逐渐消失面-图片3

Proe曲面建模(19):逐渐消失面-图片4

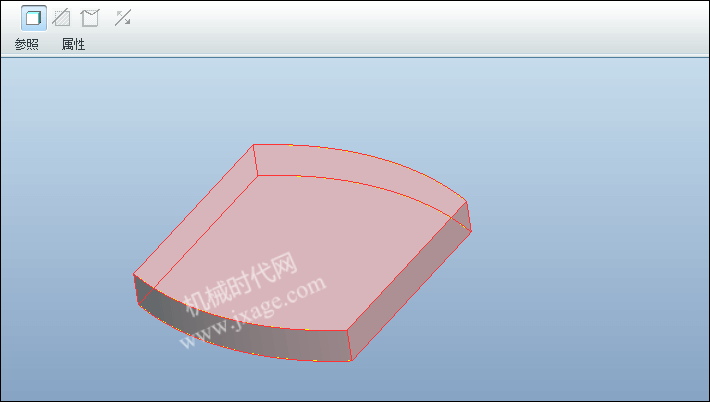

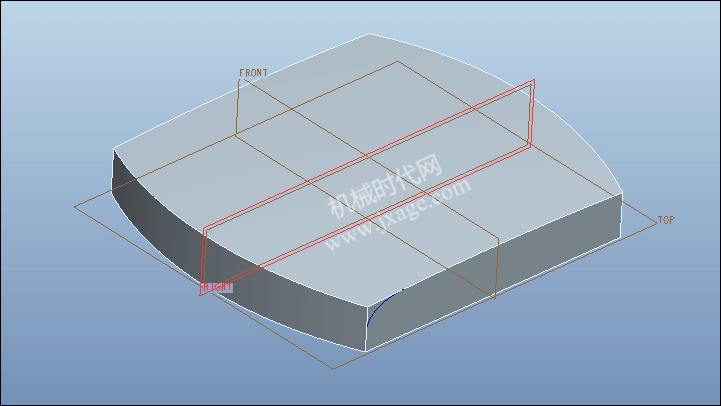

3.选择拉伸曲面,点击实体化将拉伸曲面进行实体化。

Proe曲面建模(19):逐渐消失面-图片5

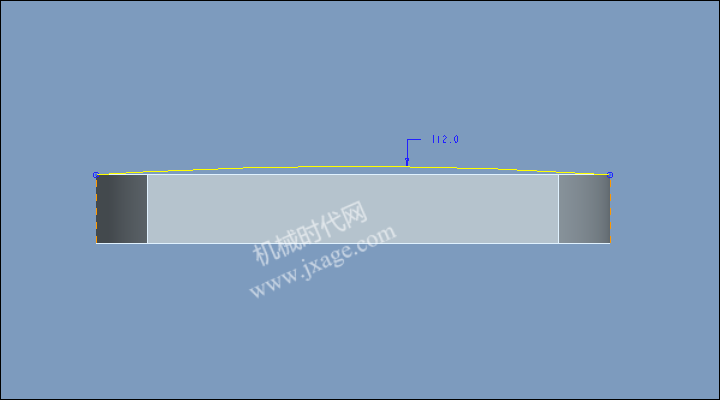

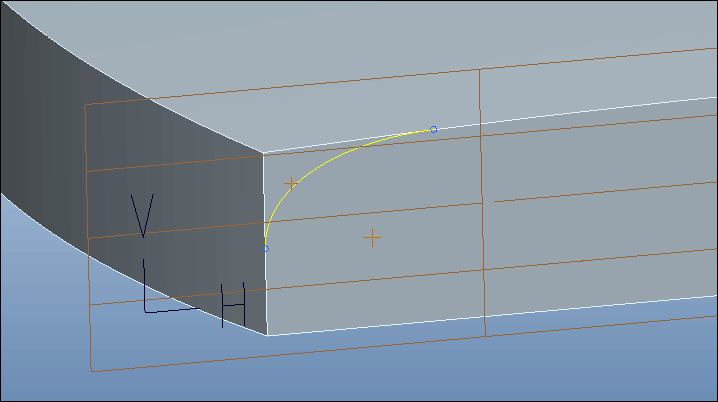

4.点击【插入】-【高级】-【剖面圆顶】,按照下图进行设置,点击完成,选择拉伸曲面的上端面作为放置参照,选择RIGHT剖面作为草绘剖面,绘制如下的草绘。

Proe曲面建模(19):逐渐消失面-图片6

Proe曲面建模(19):逐渐消失面-图片7

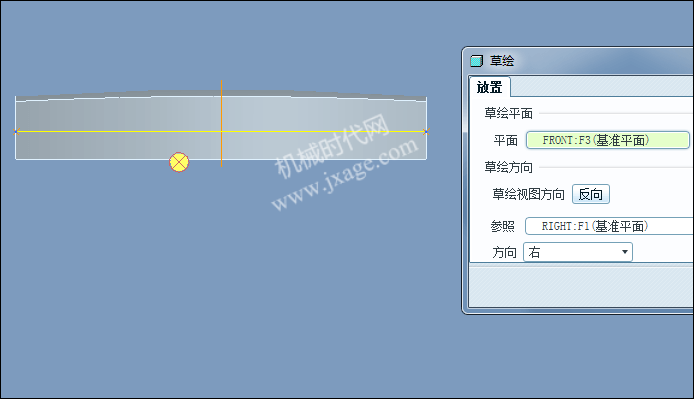

选择FRONT剖面绘制如下的草绘。

Proe曲面建模(19):逐渐消失面-图片8

完成。

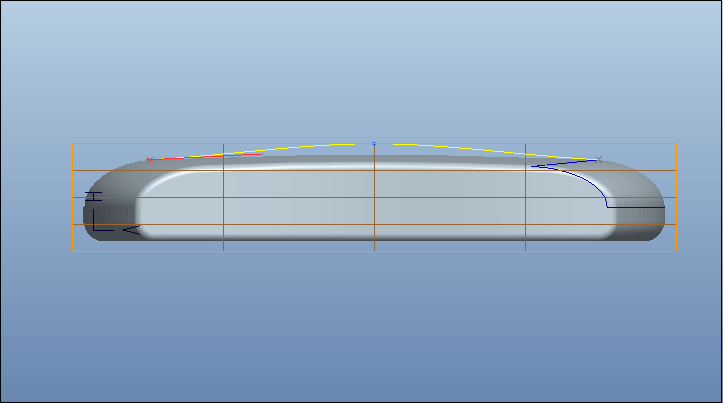

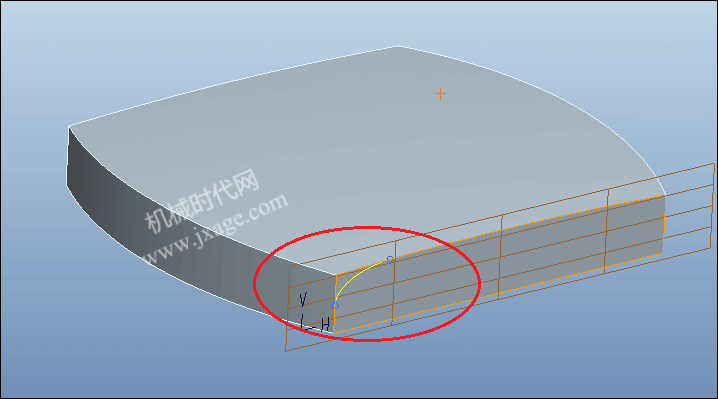

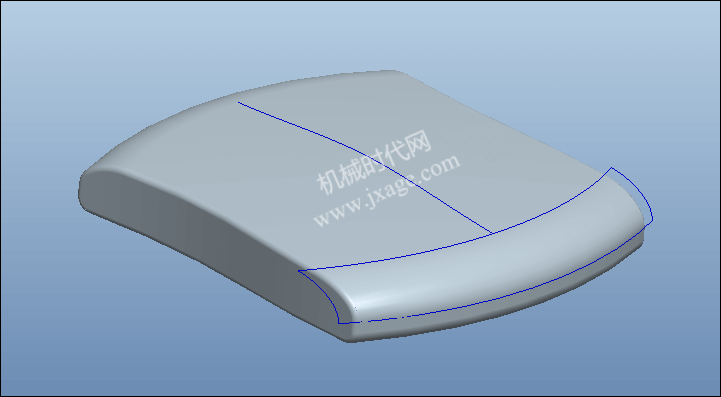

5.点击【造型】,进入造型环境,点击曲线工具,绘制如下的草绘。

6.将上一步的曲线以RIGHT剖面为参照进行镜像。

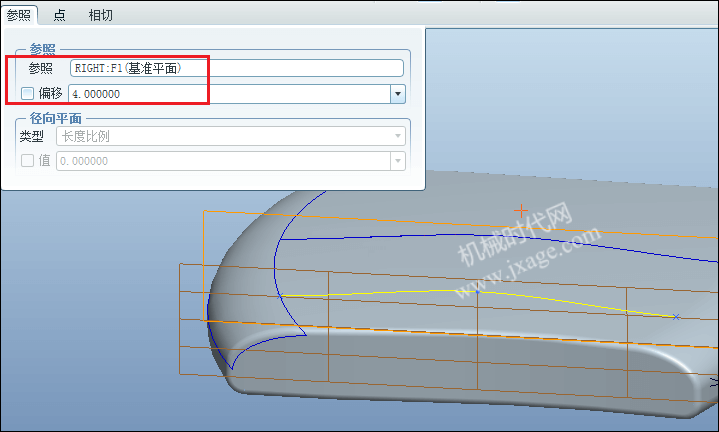

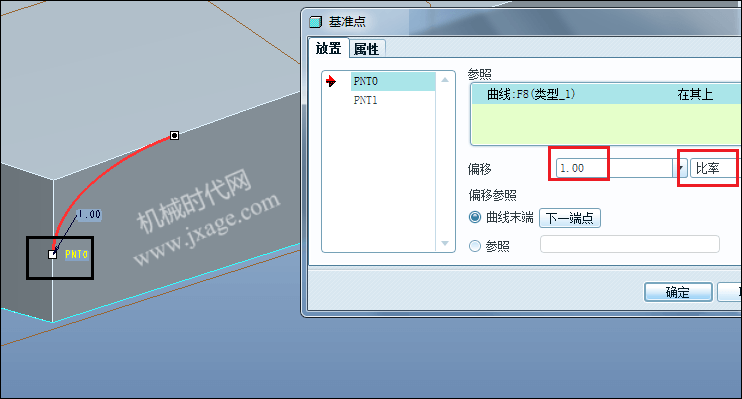

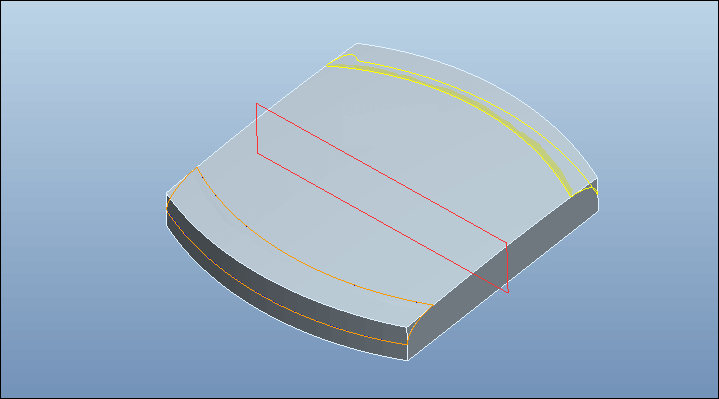

7.创建如下的基准点。

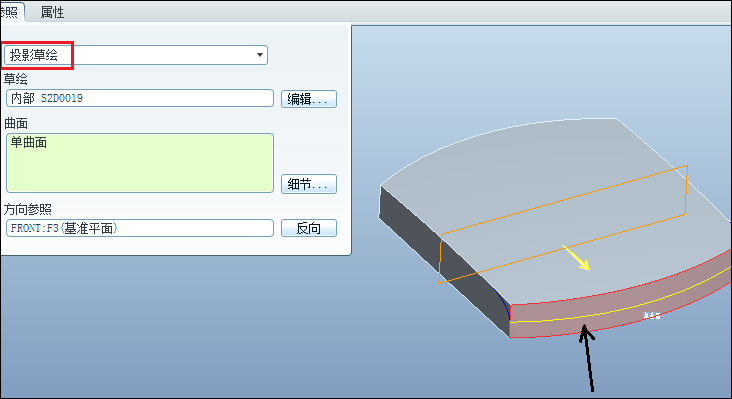

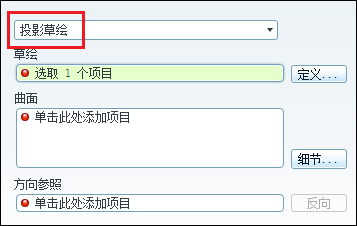

8.点击投影,选择投影草绘。点击定义选择FRONT平面作为草绘平面,绘制如下的草绘。

投影到如下的曲面上。

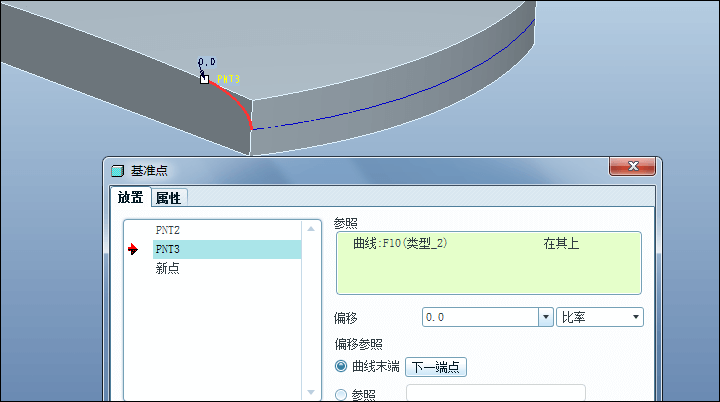

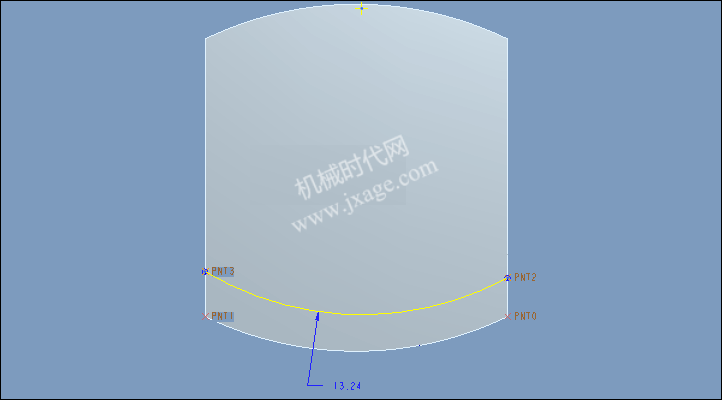

9.创建基准点。

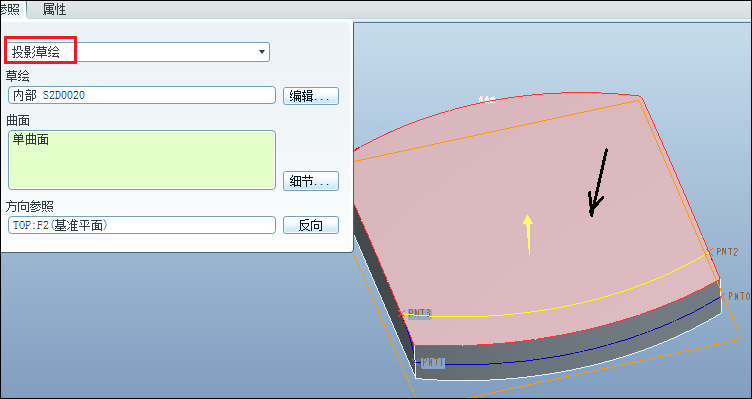

10.点击投影。在TOP平面绘制如下的草绘。

将其投影到上表面上。

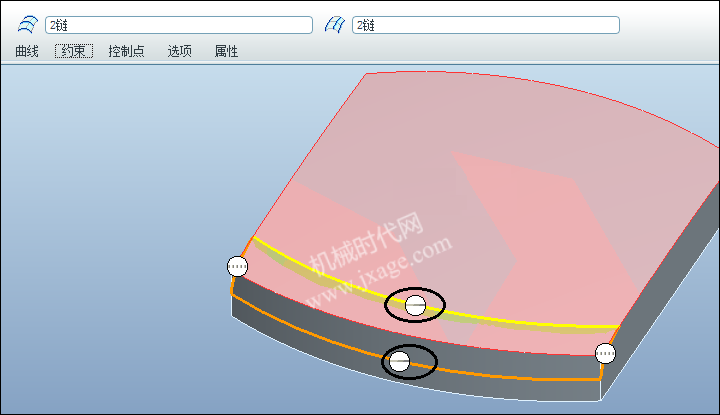

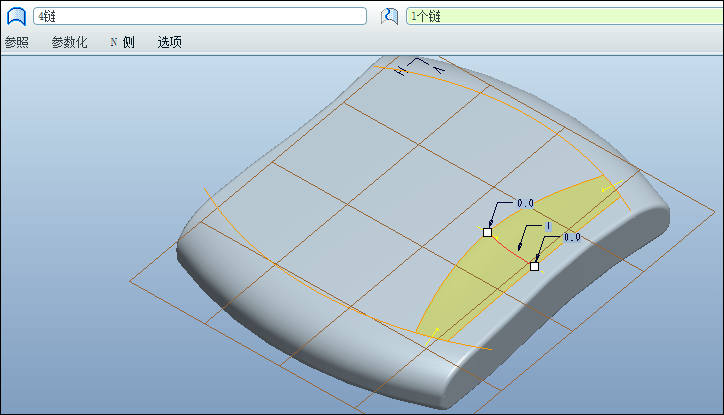

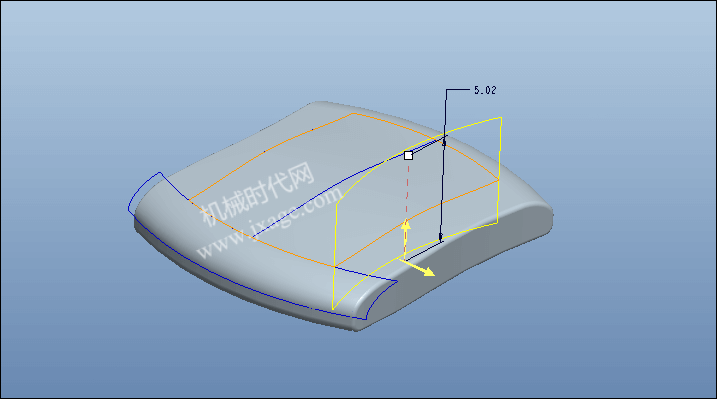

11.点击边界混合,选择之前创建的四个曲线,创建如下的曲面。注意下面的两个边界约束条件。

12.将边界混合特征进行镜像。

13.选择边界混合特征,点击实体化将其切除,如下图。

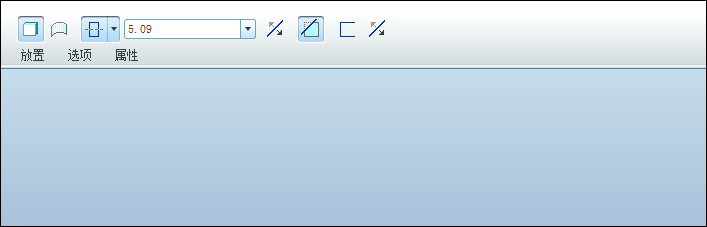

14.点击拉伸,按照下图进行设置。

绘制如下的草绘。

点击完成进行切除。

15.将上一步的切除特征进行镜像。

16.倒角。

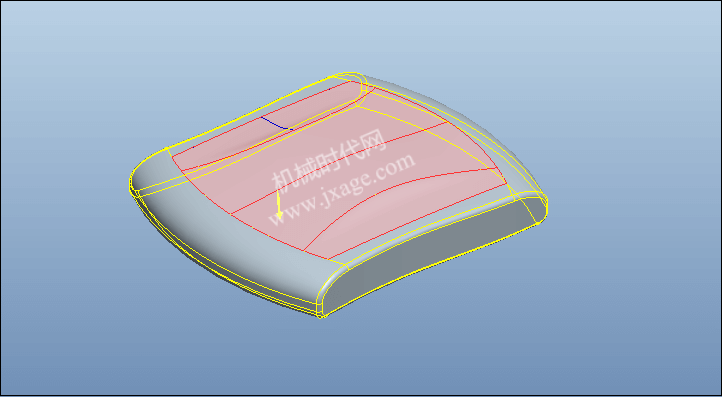

17.点击造型环境,在RIGHT平面创建如下的曲面。

如下图。

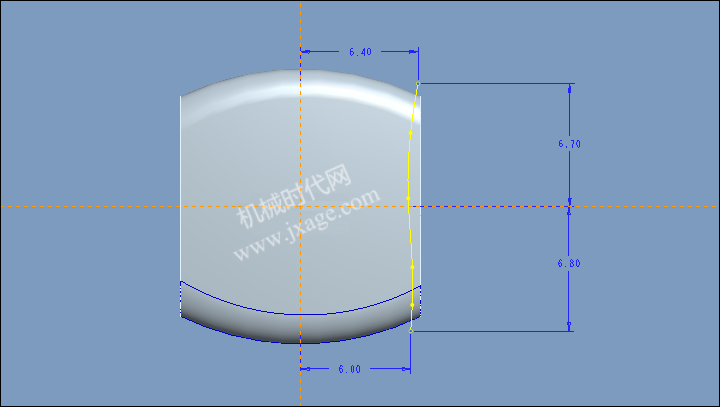

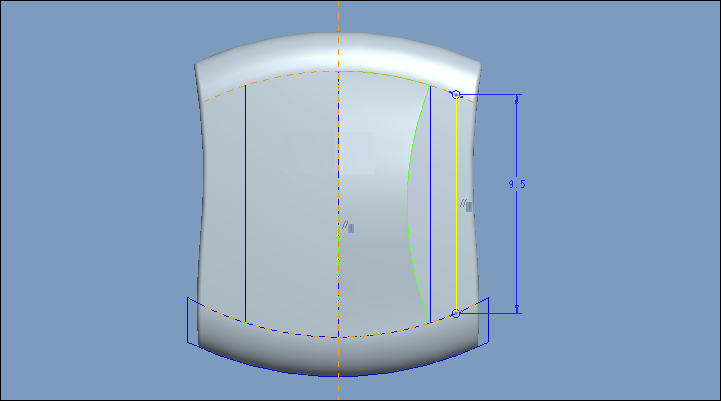

18.点击造型,创建如下的曲线。

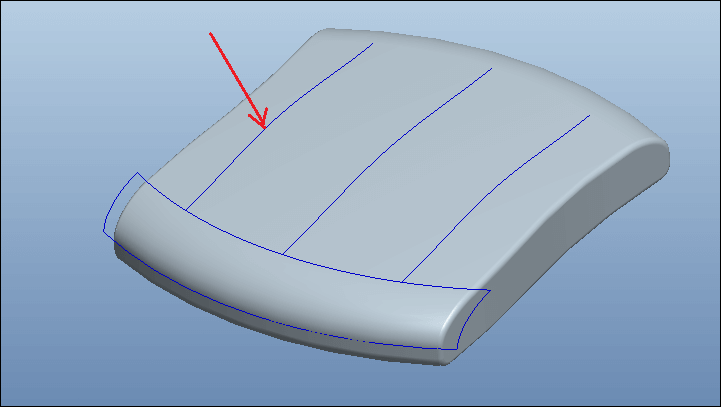

19.将上一步创建的曲线进行镜像,如下图红色箭头所指。

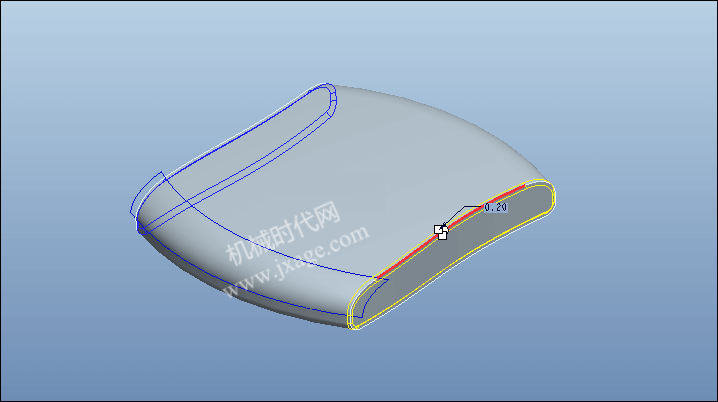

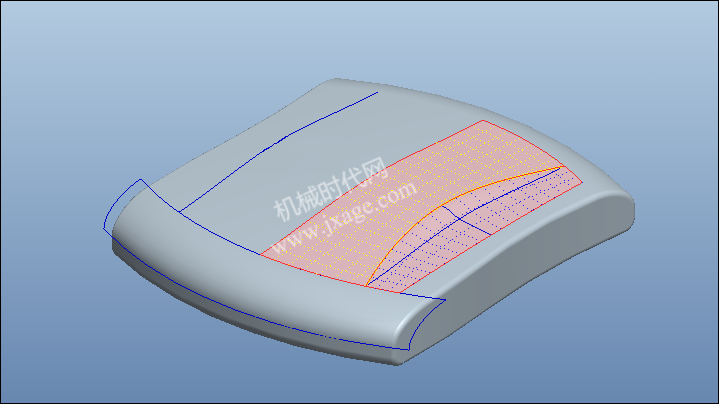

20.在造型环境创建如下的曲面。

21.点击拉伸,按照下图进行设置。目的是为了将上一步创建的曲面进行修剪。

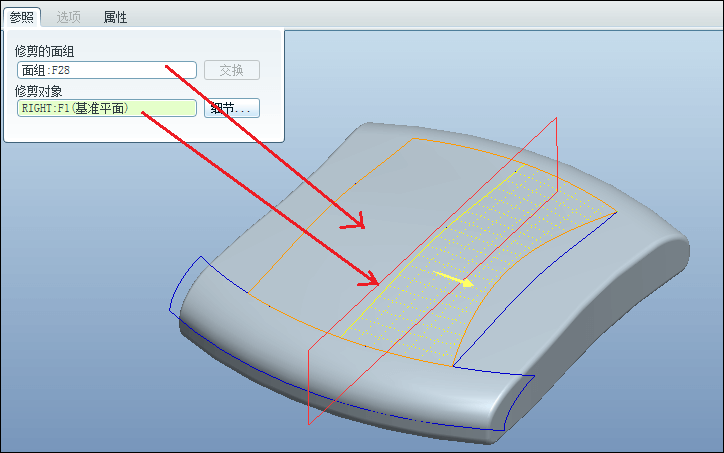

22.进行如下的曲面修剪。

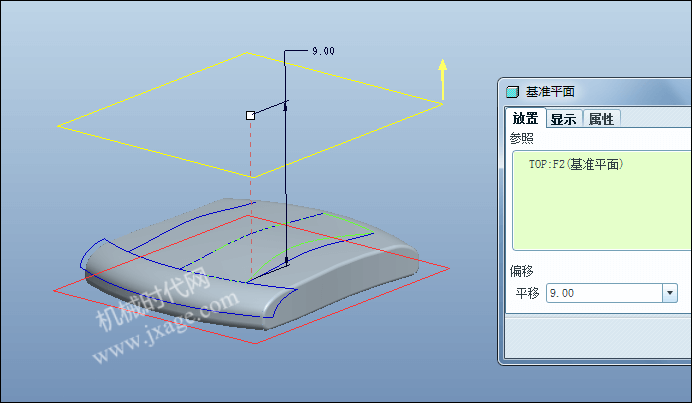

23.创建如下的基准平面。

24.点击投影,选择投影草绘,在上一步创建的基准平面上绘制如下的草绘。

将曲线投影到如下的曲面上。

25.将基准平面1和投影3进行组。

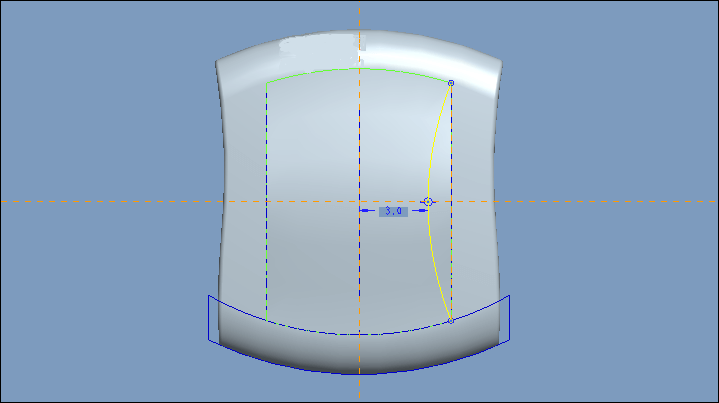

26.点击造型,绘制如下的曲线。

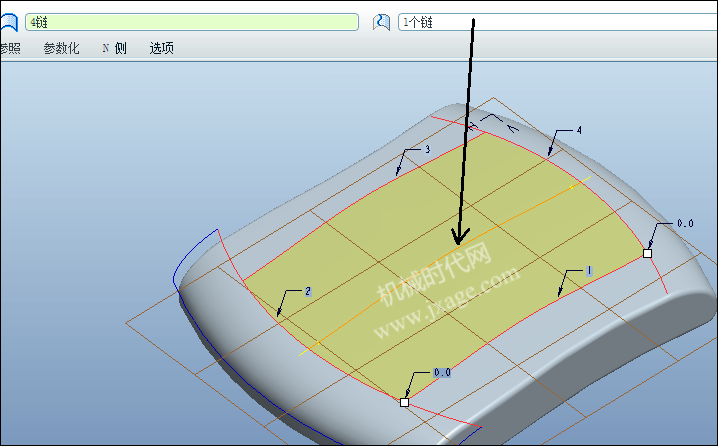

点击曲面,创建如下的曲面。

27.将下面的两个曲面进行合并。

28.将上一步的合并曲面进行镜像。

29.将合并曲面和镜像曲面进行合并。

30.实体化。

完成。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
