SolidWorks竞赛练习题（24）

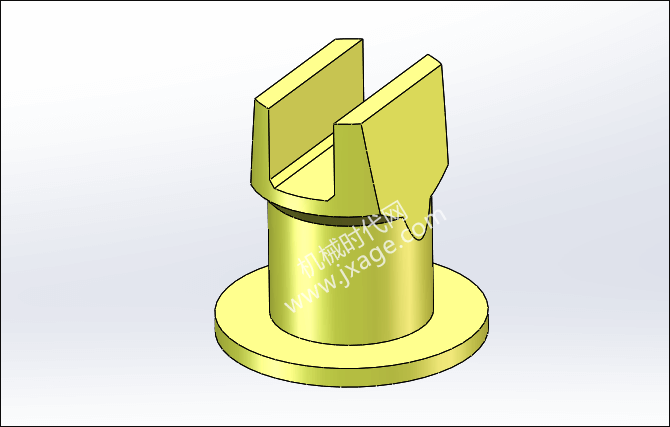

完成结果：

文章末尾下载模型和练习题

方法：

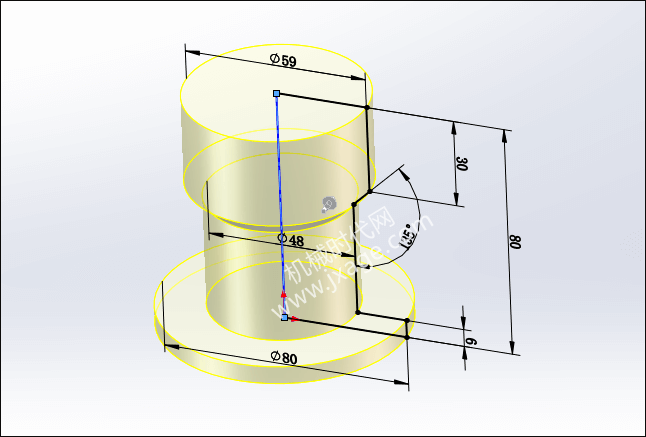

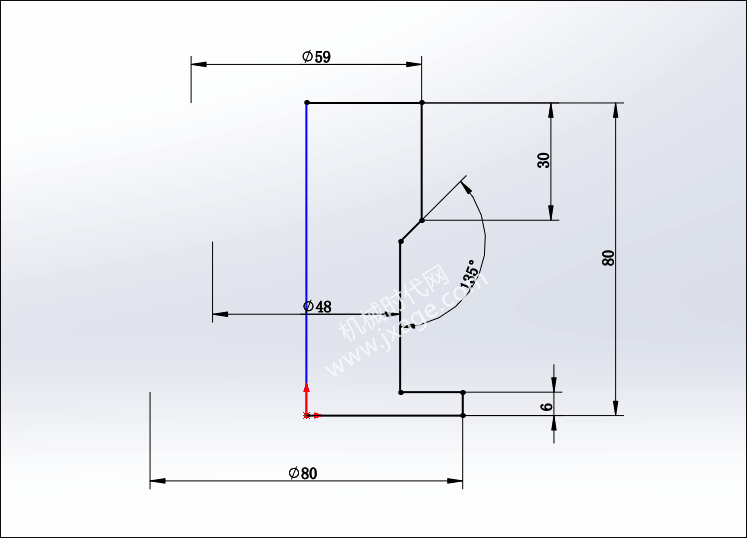

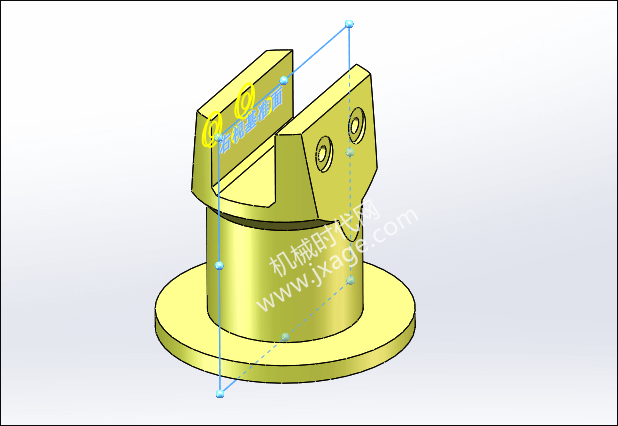

1.点击“旋转凸台/基体”，在前视基准面绘制如下图所示的草图。

选择下图蓝线作为旋转轴。

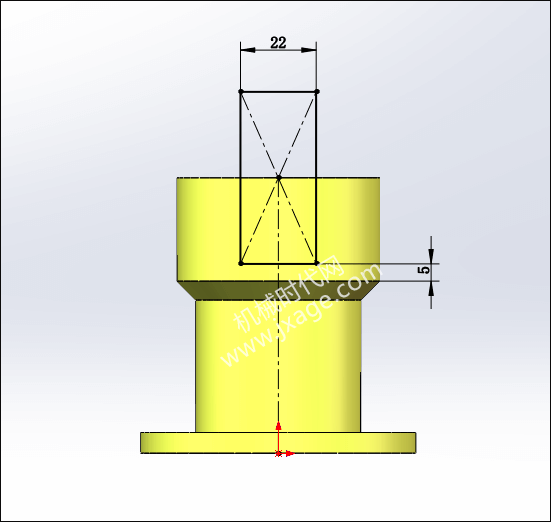

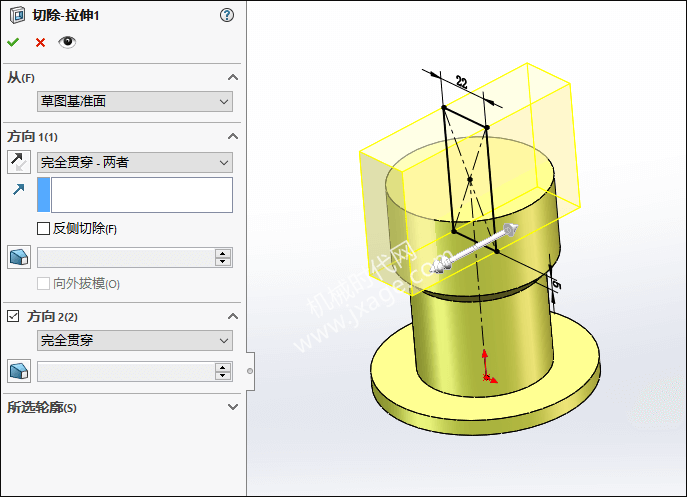

2.点击“拉伸切除”，在前视基准面上绘制如下图所示草绘。

拉伸方式设置为完全贯穿-两者。

3.倒圆角。

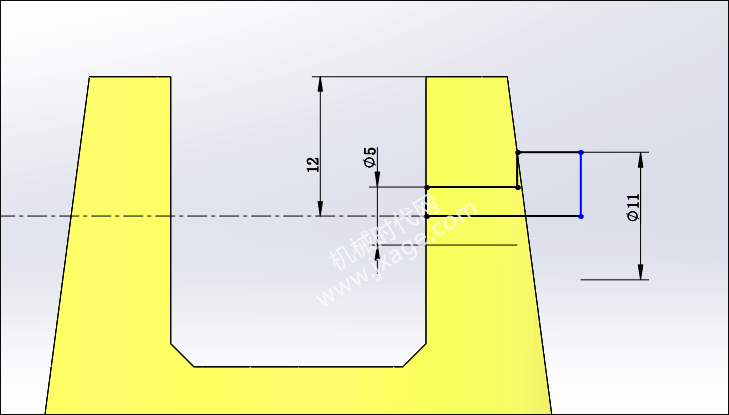

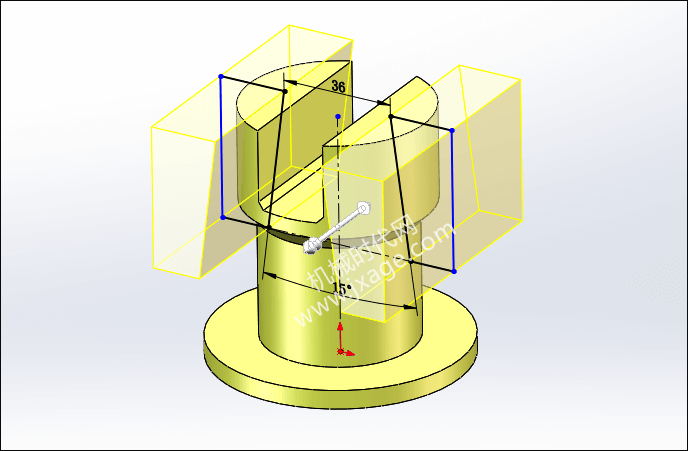

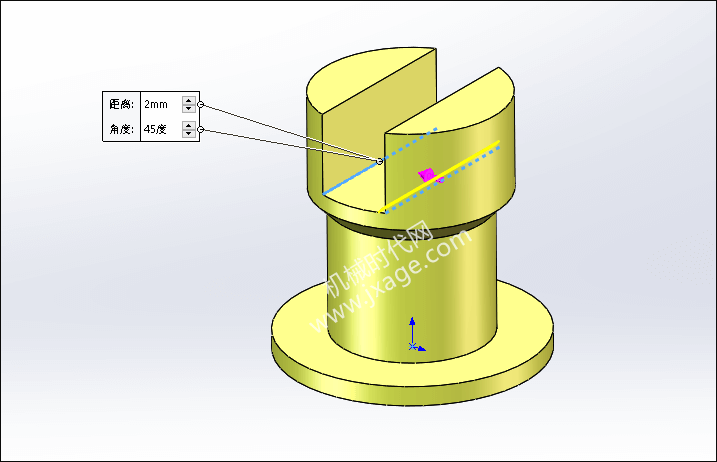

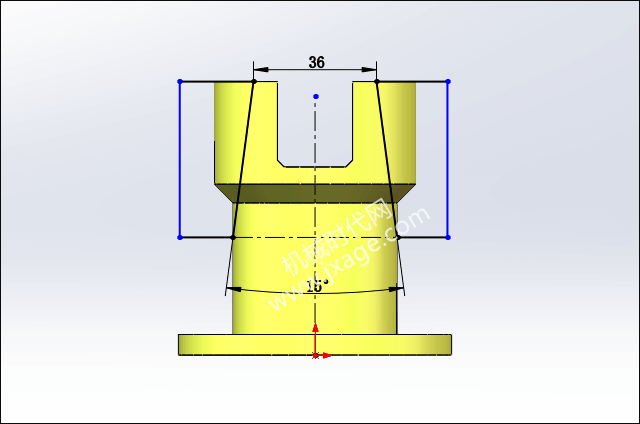

4.点击“拉伸切除”，在前视基准面上绘制如下图所示草绘。

拉伸方式设置为完全贯穿-两者。

完成。

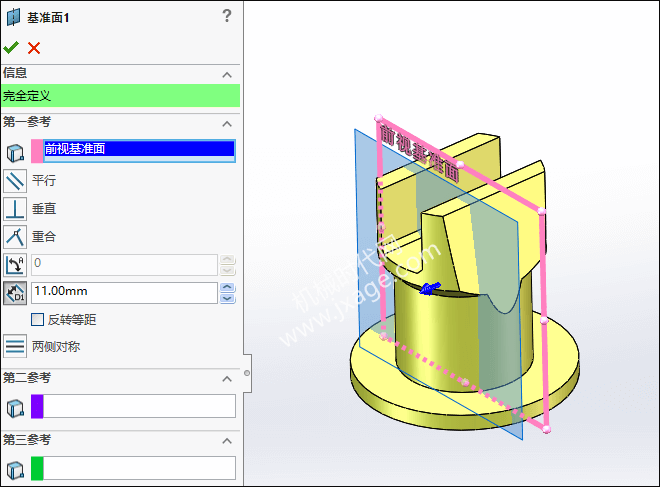

5.创建基准面1。

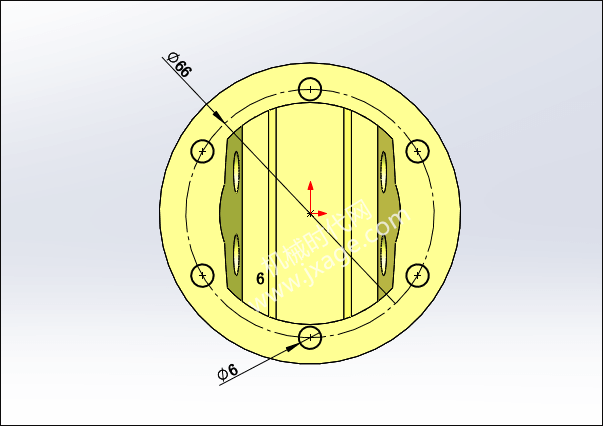

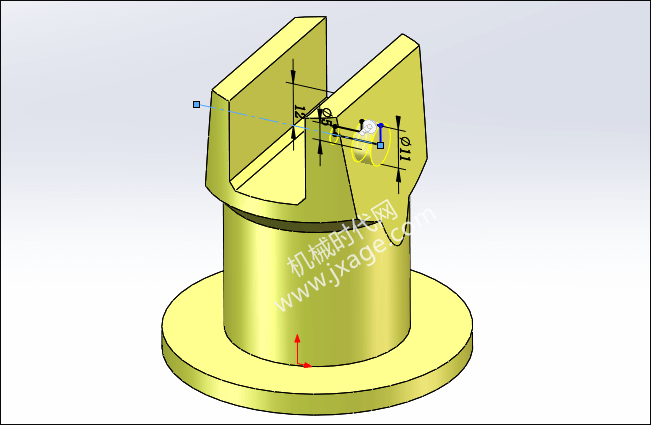

6.点击旋转切除，在上一步创建的基准面上绘制如下图所示的草图。

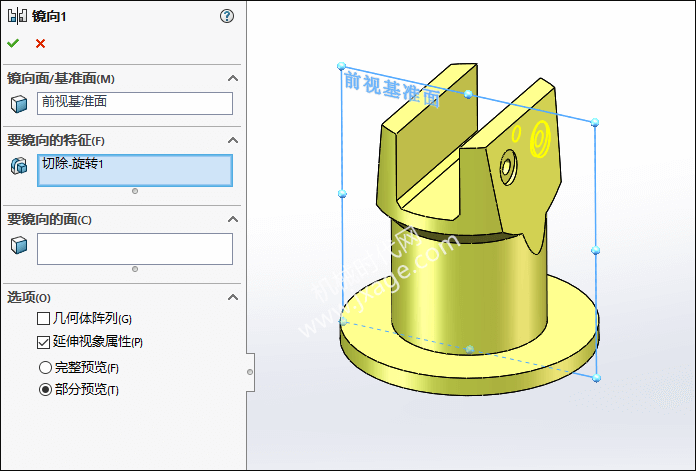

7.镜像。

8.再次镜像。

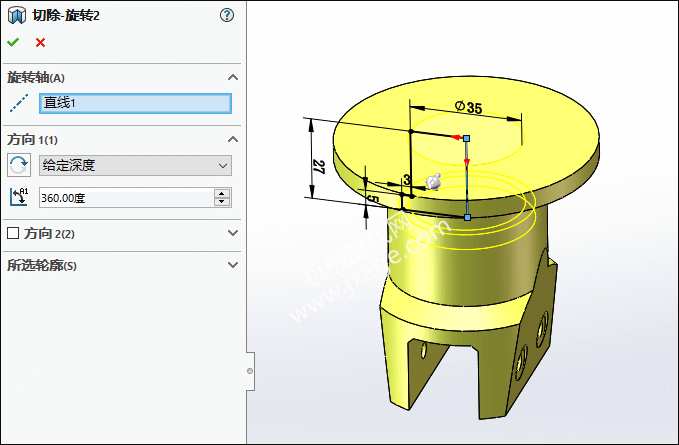

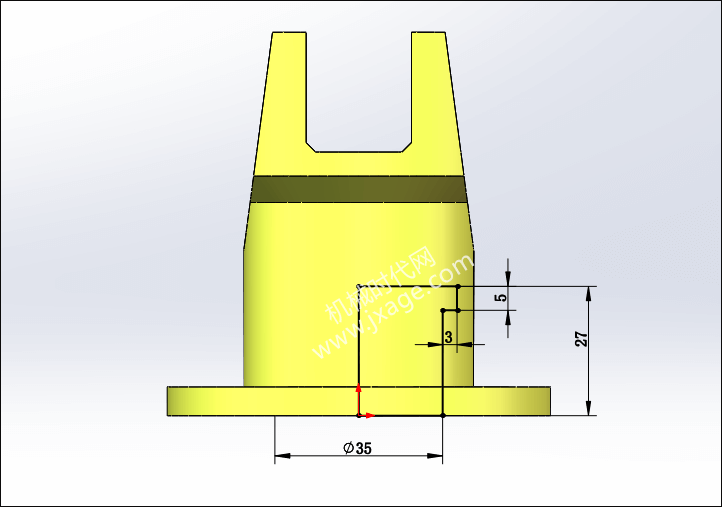

9.点击旋转切除，在前视基准面上绘制如下图所示的草图。

选择下图蓝线为旋转轴。

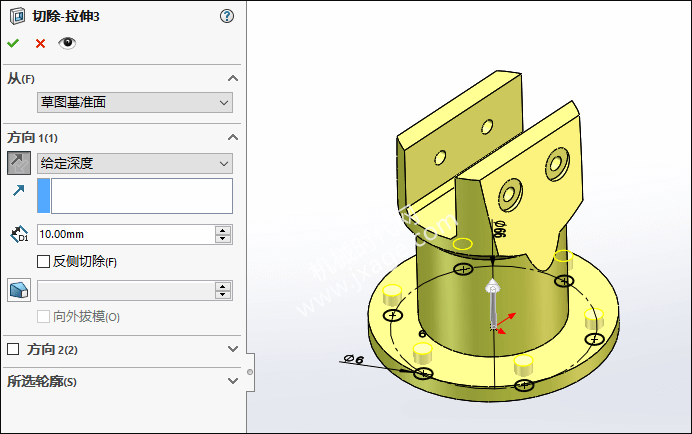

10.点击“拉伸切除”，在模型上绘制如下图所示草绘。

设置拉伸深度为10mm。

完成。

模型下载：
