Proe/Creo建模的几个提高效率的小技巧(1)

最近在承担一个产品开发的项目,通过自己遇到的几个Proe/Creo建模问题,总结一下几个关于Proe/Creo建模的小技巧。

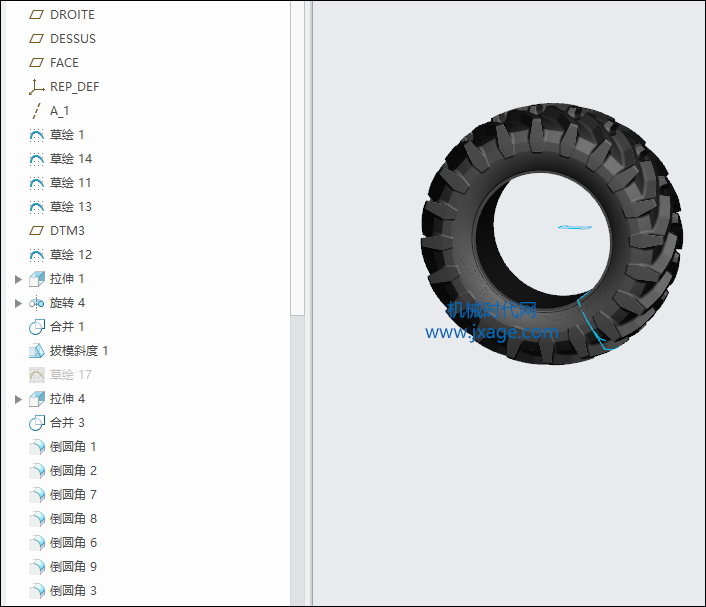

技巧一:整理好模型树

很多结构工程师在建模的时候喜欢“堆砌”,即喜欢在模型现有的基础上增加新的特征而不是从头到尾修改参数,从而往往导致模型树非常长,当我们把模型发给仿真工程师处理时,他们经常会抱怨,因为模型树太长,一方面导致他们的电脑加载时间非常长,另一发面导致他们难以找到对应的特征。

建议大家在建模时,每个建模步骤一定要有逻辑而不是跳跃的,保持模型树的整洁,体现了结构工程师的素养。

技巧二:适当使用组功能

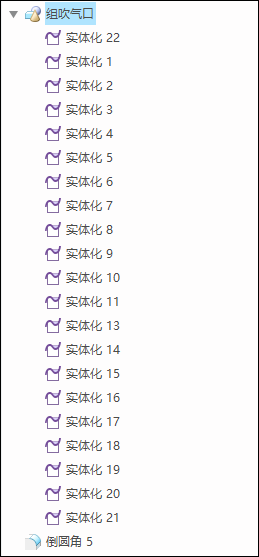

对于某个大特征下的建模特征,我们可以将下面的建模特征创建成“组”。比如我们需要创建一个吹气口,如下图所示,这个吹气口特征由很多建模命令组成,我们可以把这些命令创建成“组”并进行相应的命名,这样非常方面我们查找想要修改的特征。

技巧三:模型透明

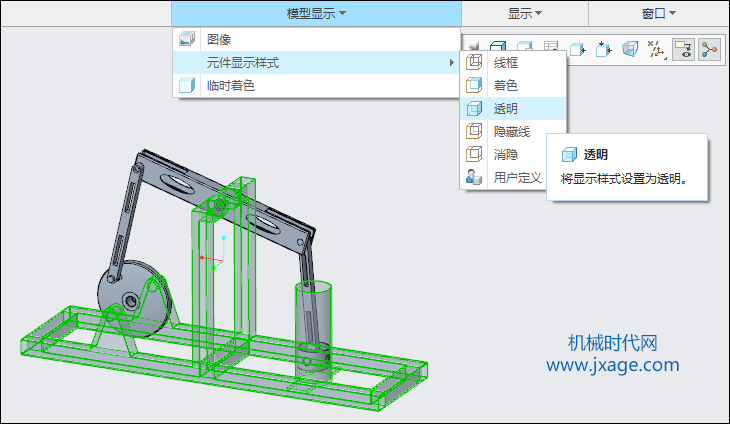

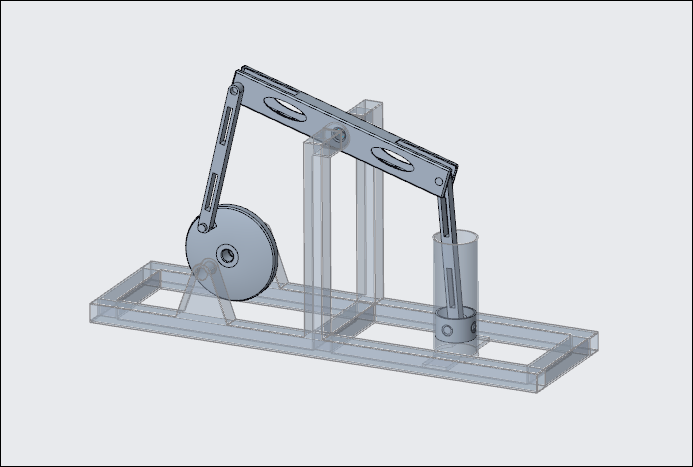

我们有时候需要做PPT进行项目汇报,如何展示模型内部的结构呢?这时我们可以通过下面的方法将某些零件进行透明化,这样就可以看到模型内部的结构了。

技巧四:爆炸图添加修饰偏移线

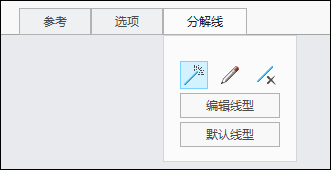

爆炸图在项目汇报或者撰写专利时候非常好使。为了充分展示模型的装配关系并体现一定的专业性,我们可以在爆炸图中添加修饰偏移线,如下图所示。

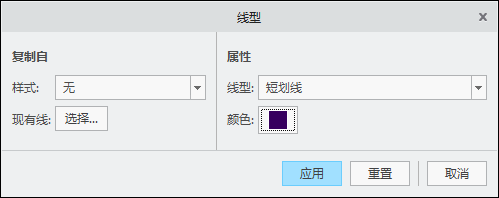

我么还可以对修饰偏移线的线型和颜色进行设置,如下图所示。

完成。
