Proe/Creo如何创建纹路?

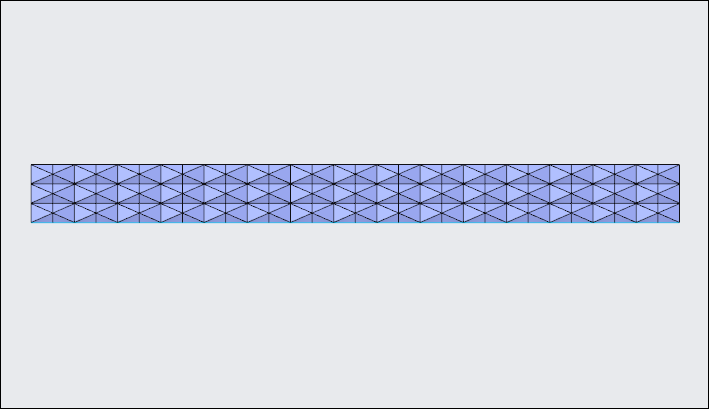

最终结果如下图所示。

文章末尾下载模型

方法

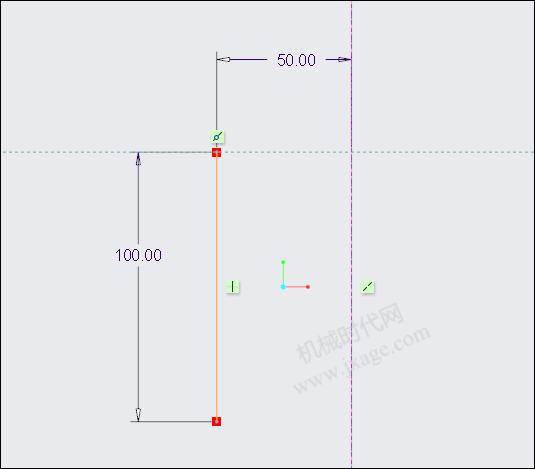

1.在FRONT平面绘制如下图所示的草图。

2.点击“基准”-“图形”,如下图所示。

输入图形的名字,这里命名为01。

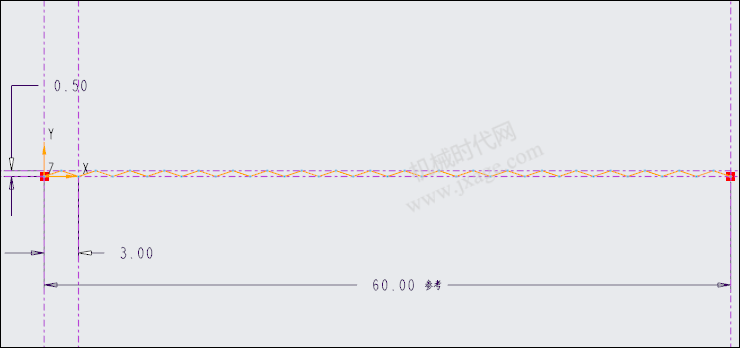

进入草绘环境之后,首先插入一个坐标系,然后绘制如下图所示的草图。

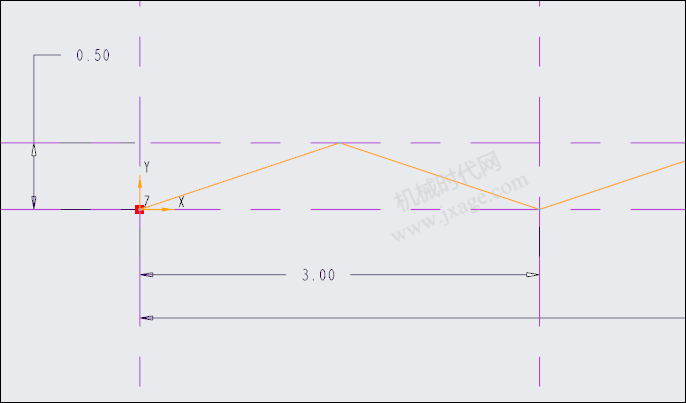

草图的主要尺寸细节如下图所示。

3.再次点击“基准”-“图形”,输入图形的名字02。

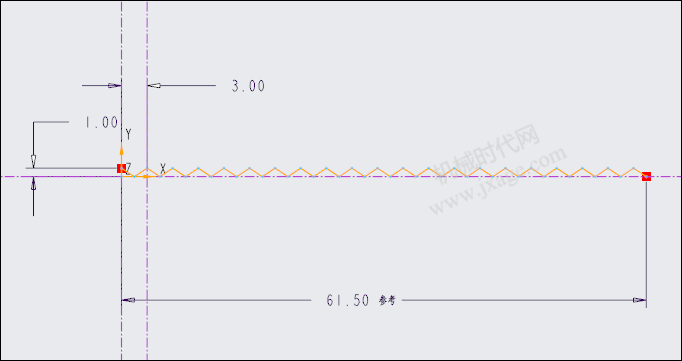

进入草绘环境之后,首先插入一个坐标系,然后绘制如下图所示的草图。

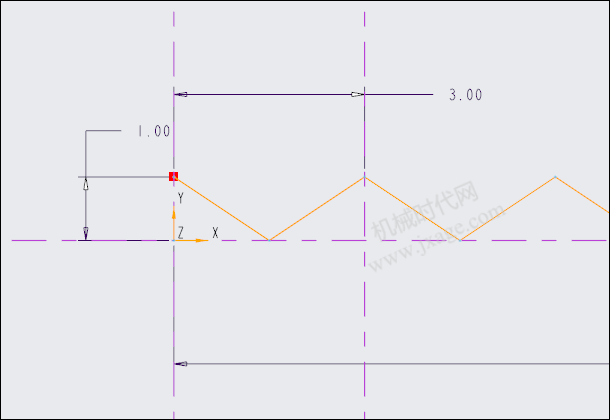

草图的主要尺寸细节如下图所示。

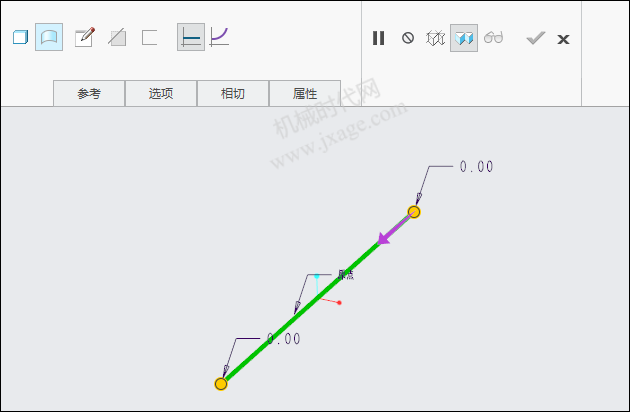

4.点击扫描,类型选择曲面,选择步骤1创建的直线作为扫描轨迹,如下图所示。

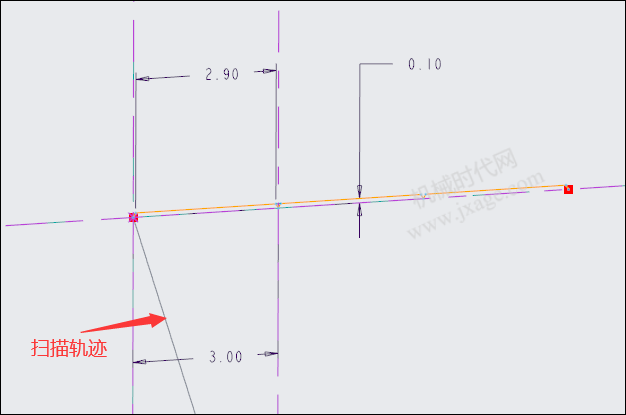

绘制如下图所示的扫描截面。

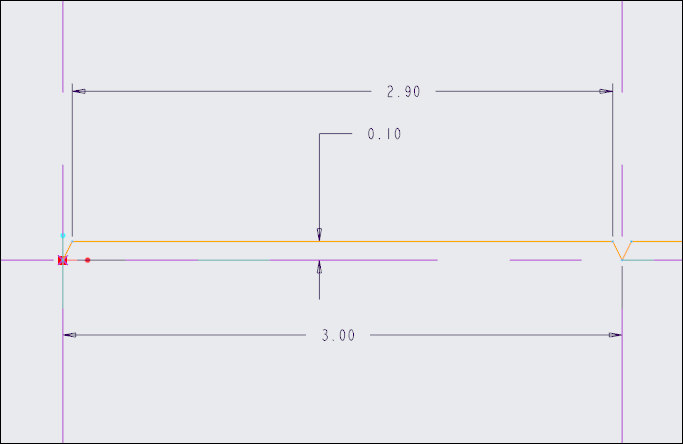

草图的主要尺寸细节如下图所示。

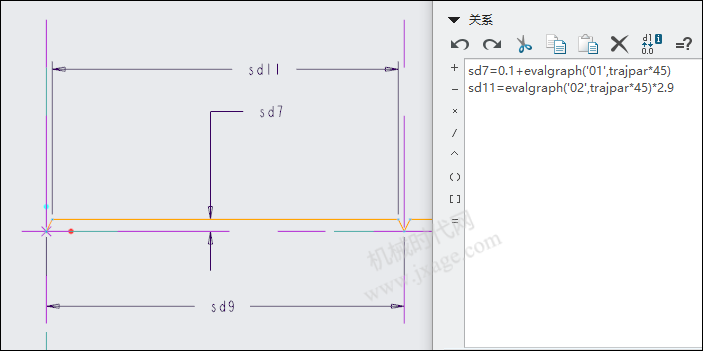

5.点击“工具”-“关系”,为尺寸sd7和sd11添加下面所示的关系:

sd7=0.1+evalgraph('01',trajpar*45)

sd11=evalgraph('02',trajpar*45)*2.9

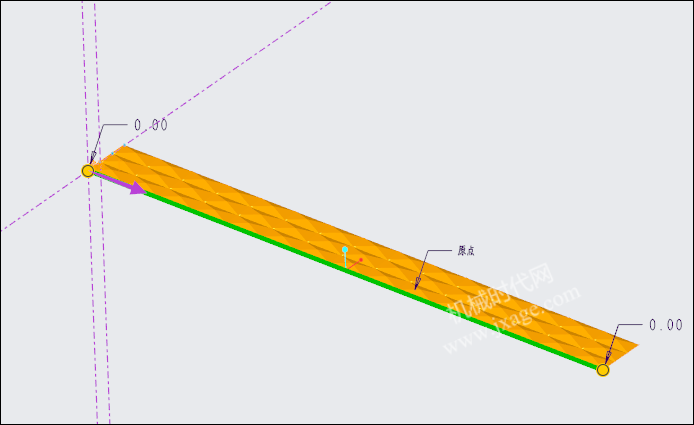

点击勾号完成。

完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
