导读

我们使用Proe的机构模块进行分析之后可以将分析文件导入到keyshot中进行渲染,从而制作出一个精美的机构动画,听起来是不是很激动?相比Proe自带的渲染功能,keyshot的渲染功能更加强大,操作起来也更加简单。来,跟着破衣君一起来使用keyshot制作机构运动动画吧!

首先我们已经在Proe中挂载了keyshot,如果你没有安装的话请参考:Proe/Creo安装keyshot详细图文教程进行安装。值得注意的是渲染一般都会很占内存,根据电脑的配置不同,渲染所需要花费的时间也不同。这里就以一个简单的齿轮啮合仿真运动为例简单进行讲解。
方法:
1.创建齿轮机构组件,连接方式均为销钉,如下图所示。

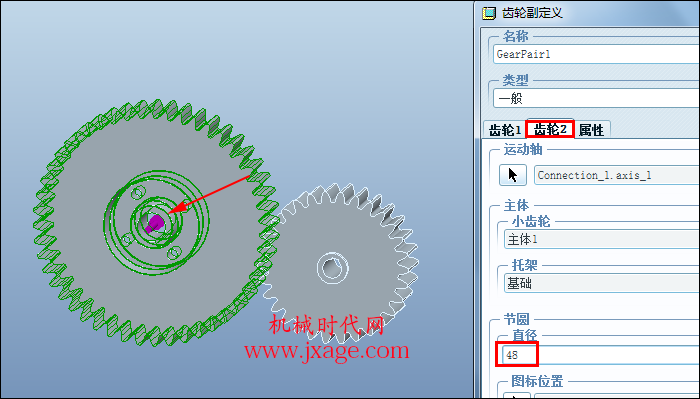

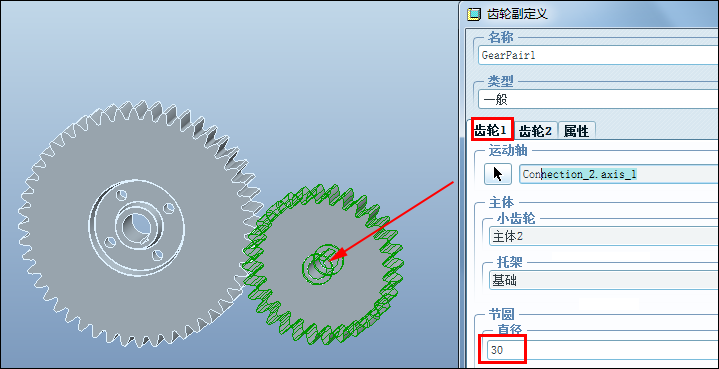

1点击【应用程序】-【机构】,进入机构环境。点击右侧的“齿轮”,创建齿轮连接,按照下图进行设置。

2

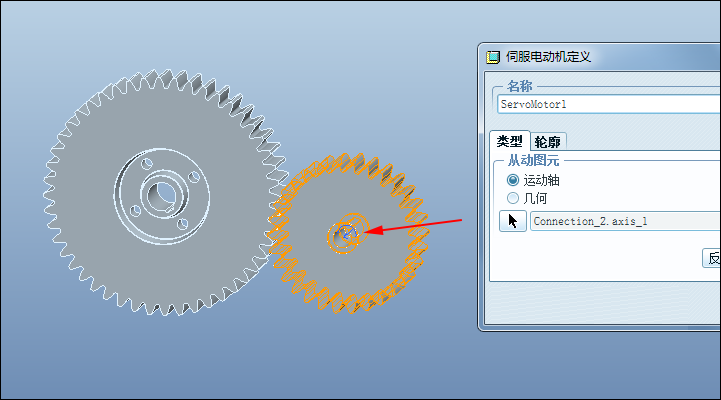

32.点击【伺服电机】,选择小齿轮的旋转副作为运动轴,如下图所示。

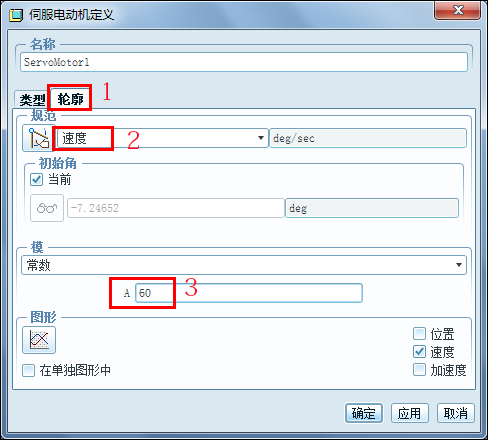

4设置伺服电机的参数。注意在规范栏选择速度,速度设置为60.

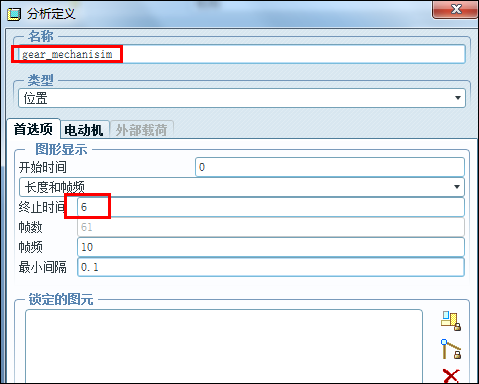

53.点击【机构分析】,弹出下面的窗口。分析的名称为了便于管理改为“gear_mechanism”,终止时间改为6s,点击下面的“运行”即可完成分析。

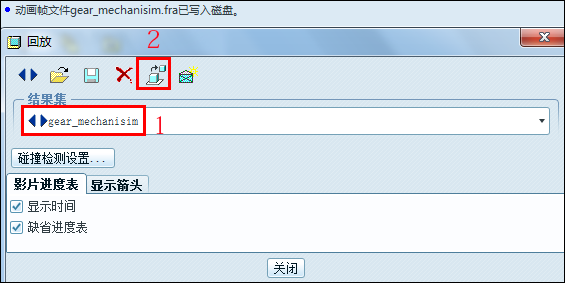

64.点击右侧的【回放】,结果集选择上一步的分析“gear_mechanism”,点击“将结果导出*.fra文件”按钮,即可将分析过程导为fra文件,这个文件保存在proe的起始目录中。

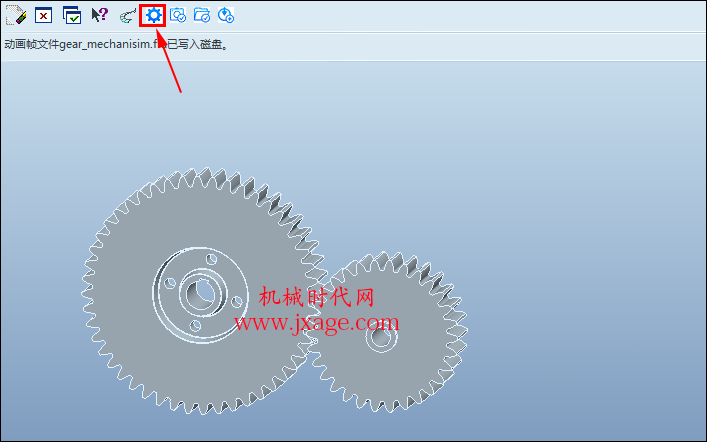

75.点击下图所示的keyshot设置按钮,更改keyshot导出的设置。

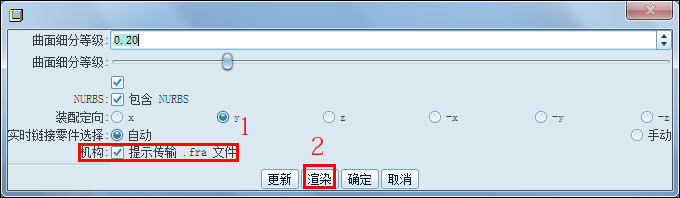

8按照下图勾选“提示传输.fra文件”,点击【渲染】按钮。

9

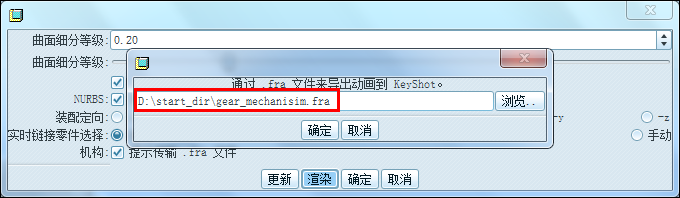

在弹出的窗口中点击浏览,在Proe的起始目录中找到gear_mechanism.fra文件,点击确定。

10

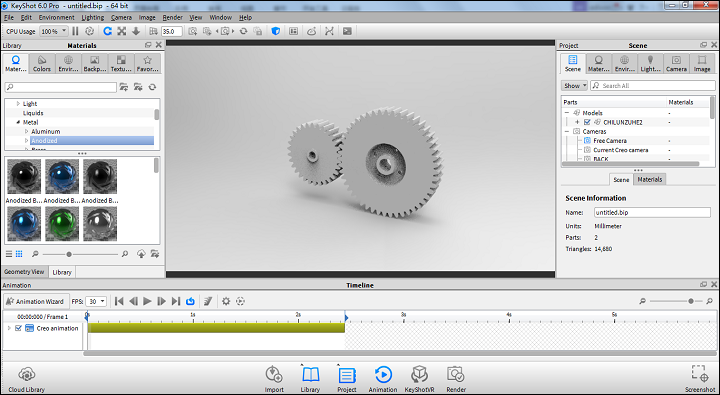

等待几秒钟就会启动keyshot,Proe机构也自动导入keyshot,如下图所示。

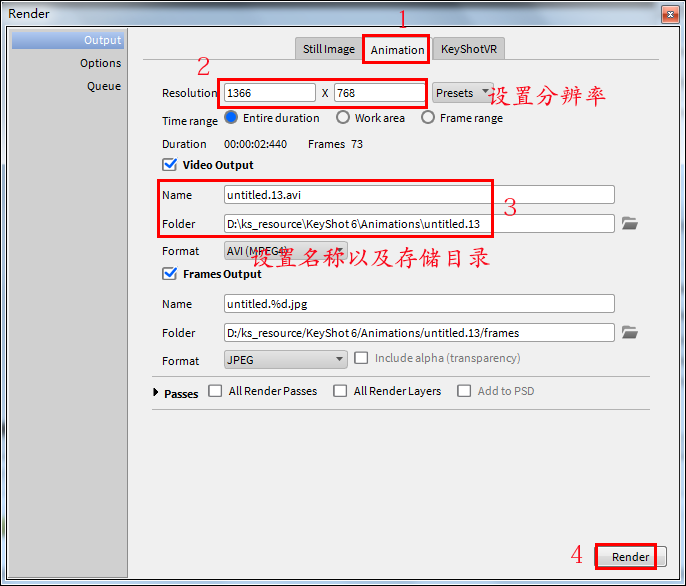

1216.对模型进行设置如添加材料以及灯光等设置。点击【Render】,按照下图进行设置。

13

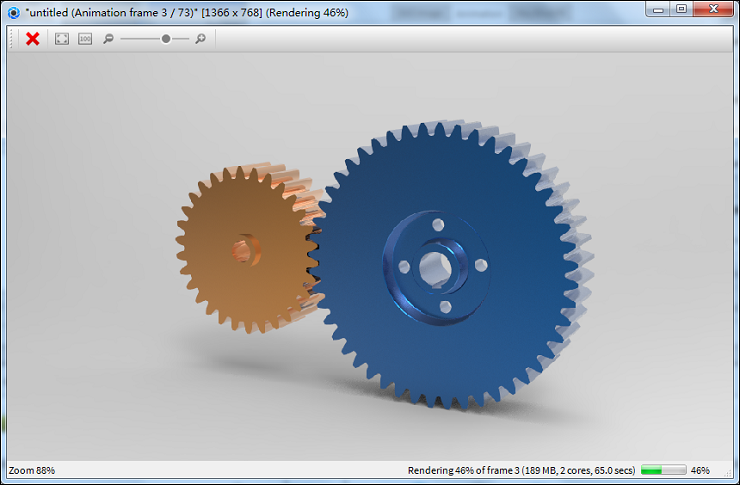

点击“Render”按钮,就开始进行渲染了。

12

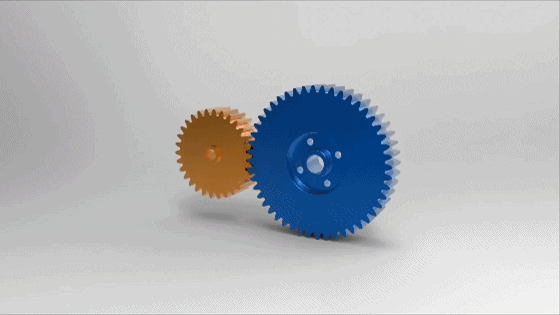

最终的渲染图片如下图:

gear
