Proe/Creo如何创建剥壳的鸡蛋?

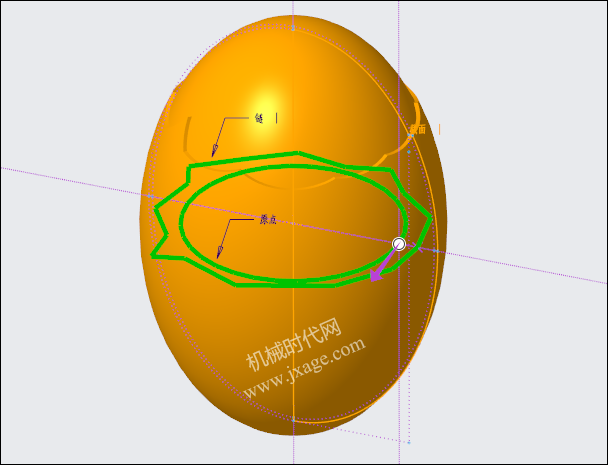

最终结果如下图所示。

文章末尾下载模型

方法:

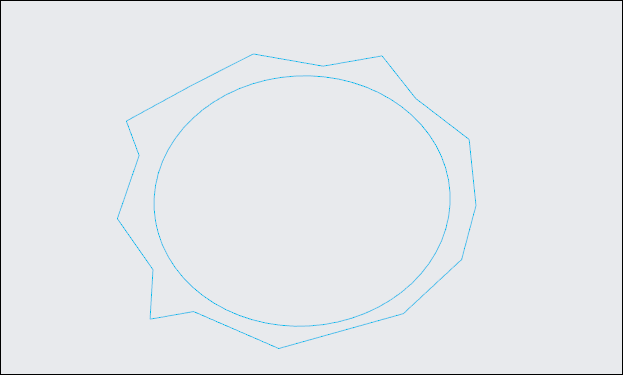

1.首先在TOP平面绘制如下图所示的草图,草图中间为一个圆,外层为一个多个折线连接而成的封闭环,尺寸任意。

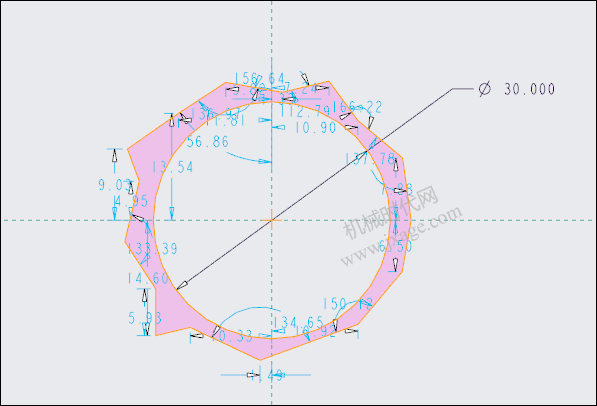

完成之后如下图所示。

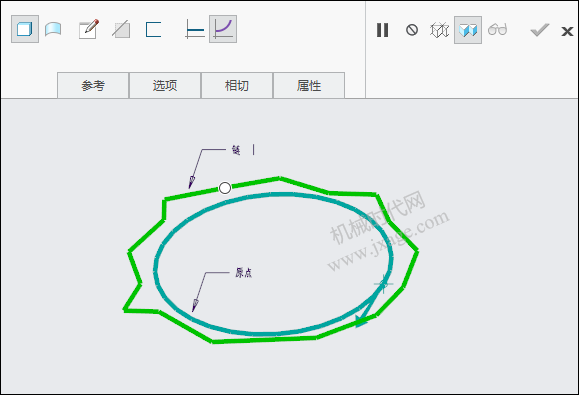

2.点击扫描按钮,按住Ctrl键依次选择中心的圆和外侧的封闭环,如下图所示。

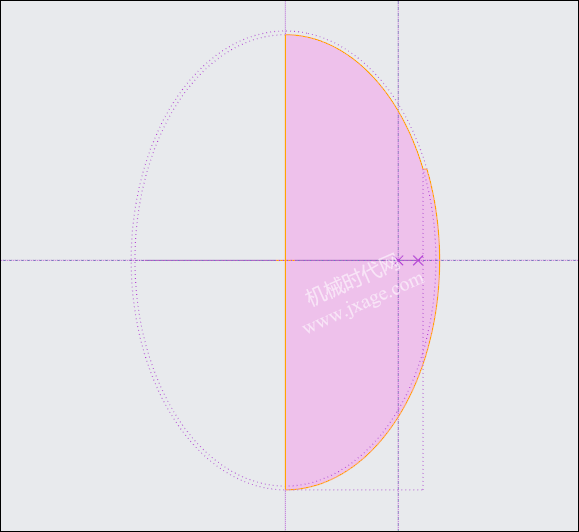

点击控制面板上的草绘按钮,进入草绘环境。绘制如下图所示的草图作为扫描的截面。

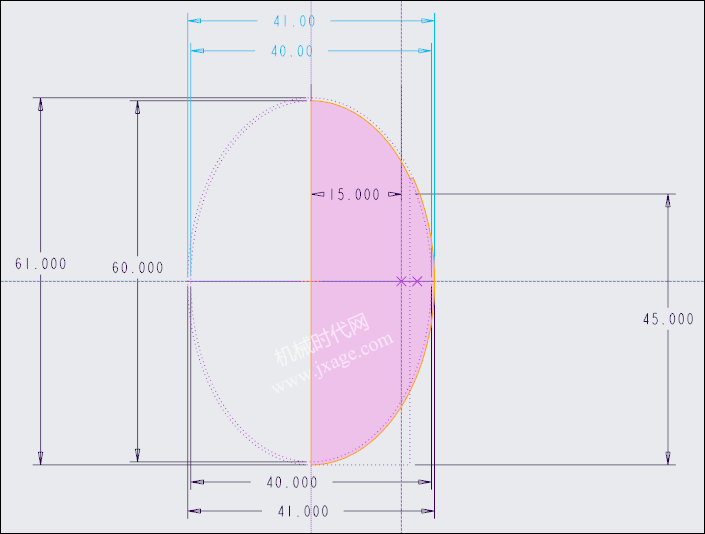

扫描截面的草图具体如下图所示。

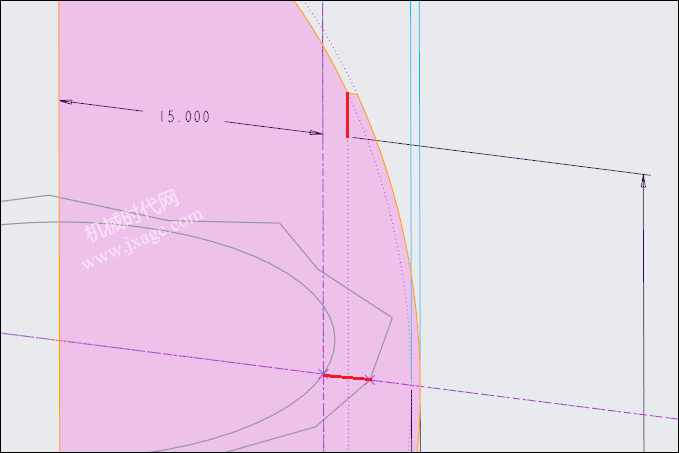

草图的关键在于下图两个红色直线。我们要添加相等几何约束,保证这两条直线长度始终相等。因为在扫描过程中,下面的红色水平直线尺寸是不断变化的,那么上面的红色竖直线也会跟着变化,这样就形成了蛋壳特征。

点击勾号。

完成。
