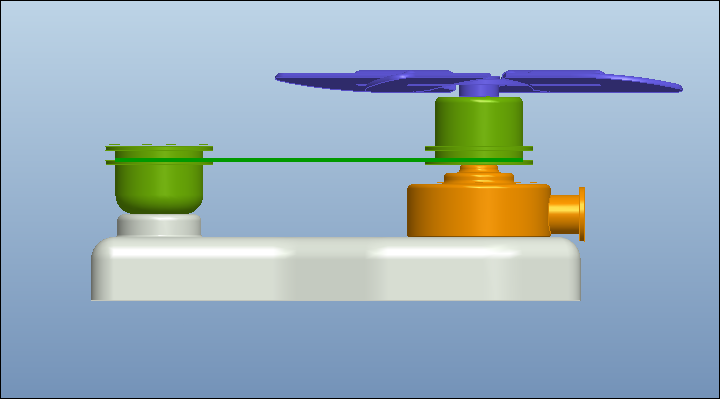

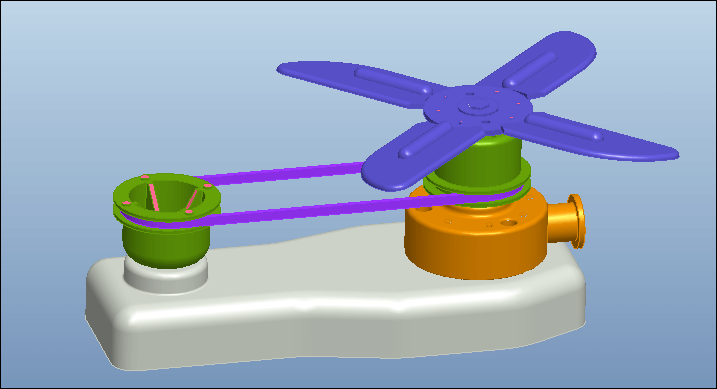

组装完成后如下图：

文章末尾下载模型

方法：

1.新建组件。

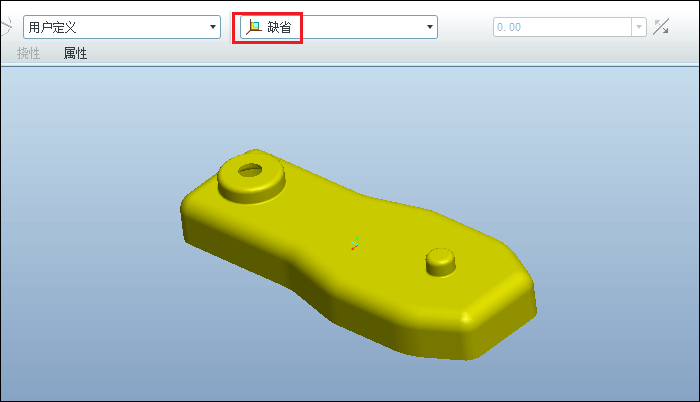

2.添加TIMING_BELT_COVER，以缺省的方式进行放置，如下图所示。

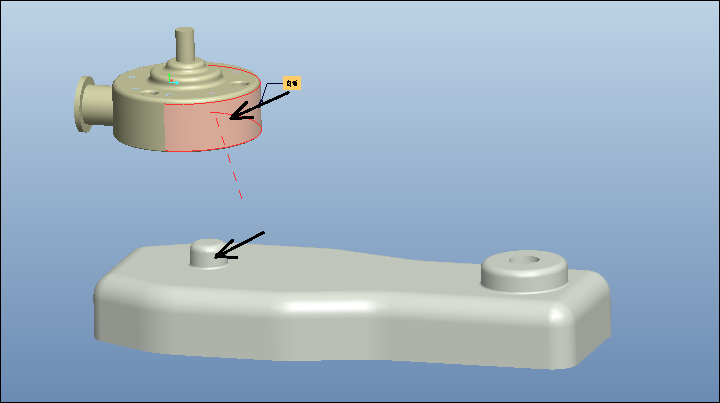

3.插入WATER_PUMP，依次点击下图黑色箭头所指的圆柱面进行配合。

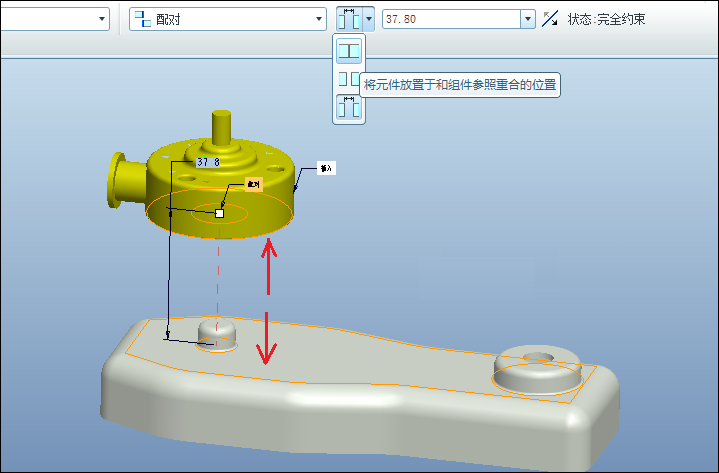

点击下图红色箭头所指的两个平面进行对齐。

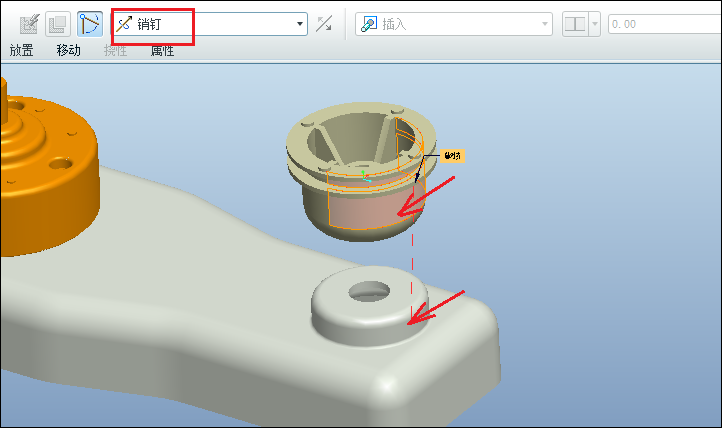

4.插入CRANK_PULLEY，连接方式选择【销钉】，选择下图红色箭头所指的圆柱面。

选择CRANK_PULLEY的底面和TIMING_BELT_COVER的平面，如下图所示完成销钉连接的定义。

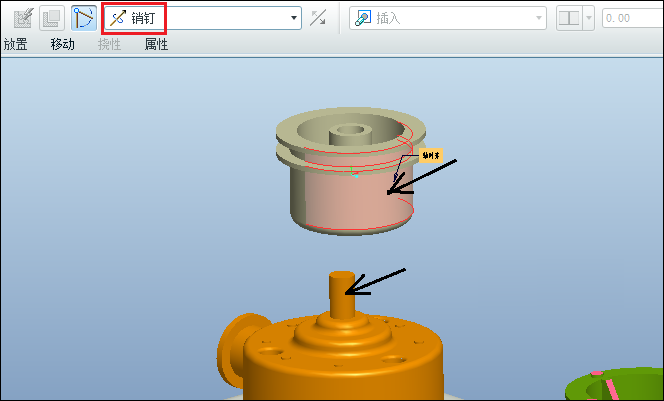

5.插入FAN_PULLEY，连接方式选择销钉，选择下图黑色箭头所指的圆柱面。

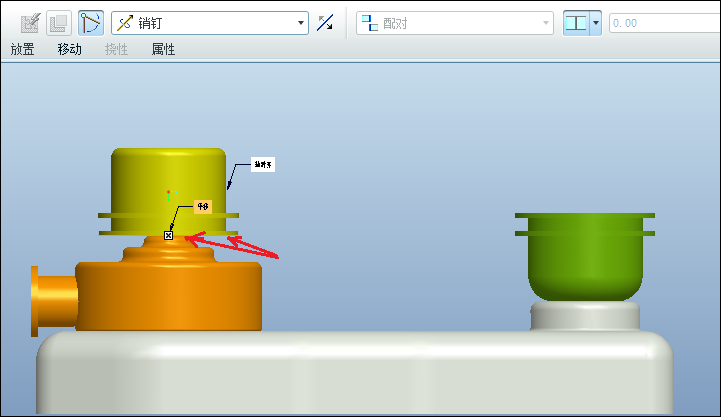

选择下图FAN_PULLEY底部端面和WATER_PUMP的平面，如下图所示完成销钉连接的定义。

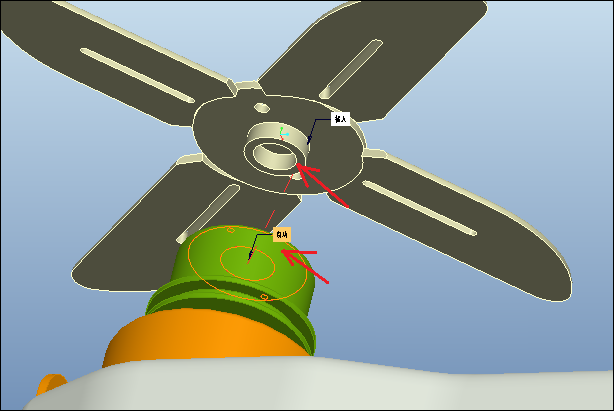

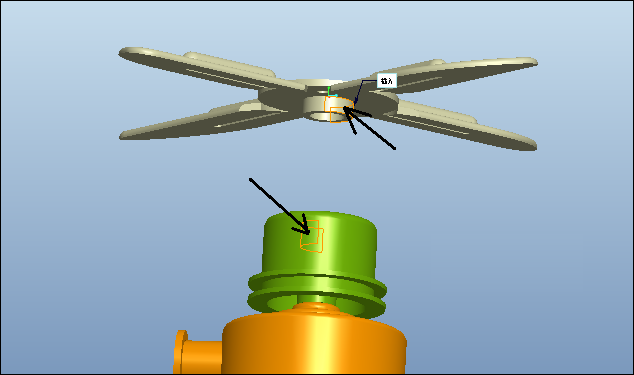

6.插入FAN_ASSY组件，将其与FAN_PULLEY按照下图进行装配。

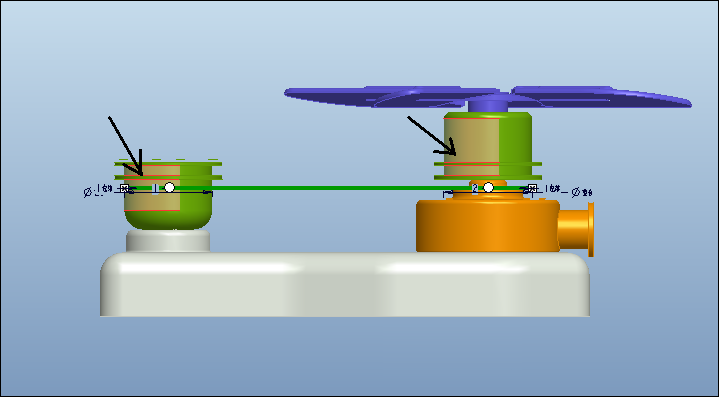

7.点击【应用程序】-【机构】，进入机构环境。点击右侧的【传送带】，弹出控制面板。按照Ctrl选择下图黑色箭头所指的圆柱面，出现绿色的传送带曲线。接下来对传送带的位置进行调整。

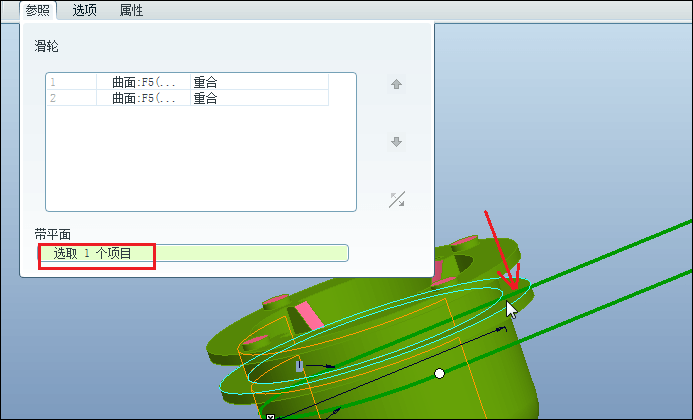

点击控制面板的参照，激活带平面选择下图红色箭头所指的平面作为传送带的放置位置。

我们会反向传送带的位置发生了如下的变化。

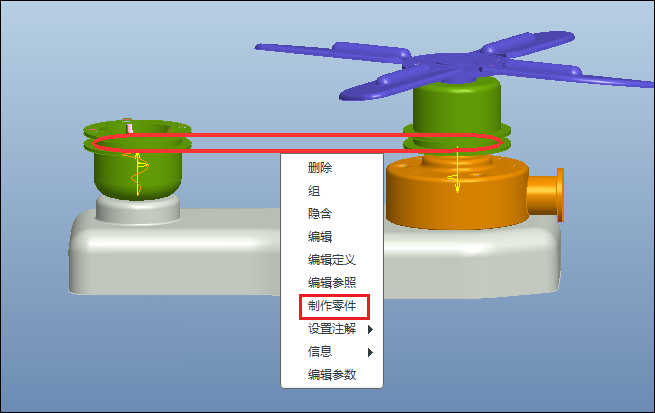

8.光有一个传送带的曲线可不行。我们现在开始制作传送带的零件。点击传送带，鼠标右击选择【制作零件】。

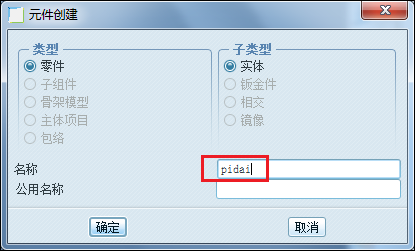

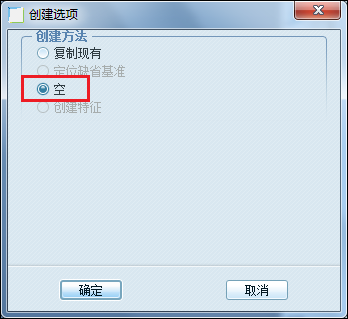

弹出下面的窗口，输入名称：pidai。

勾选空，点击确定。

我们会发现在模型树多了一个pidai零件。点击【应用程序】-【标准】，回到组件环境。在模型树选择pidai鼠标右击选择【激活】。

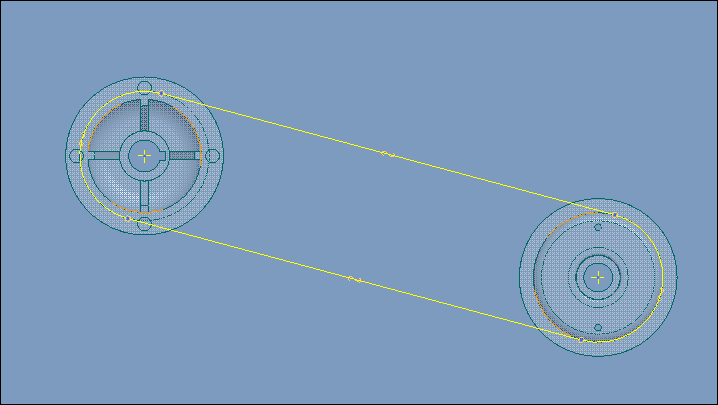

将无关的零件进行隐藏。点击右侧工具栏的拉伸按钮，选择传送带所在的平面作为草绘平面。在草绘环境中，使用边命令参照传送带曲线绘制如下的草绘。

点击勾号，回到拉伸控制面板，按照下图进行设置。

完成。

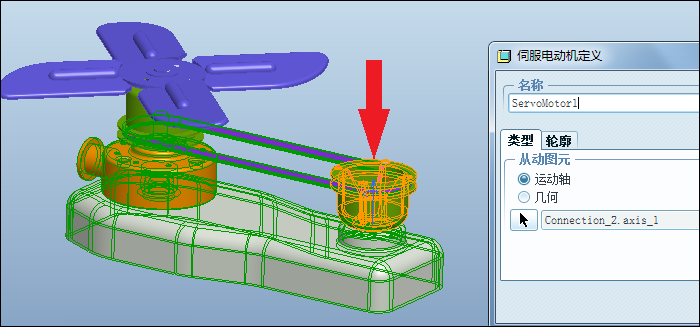

9.再次进入机构环境。点击【伺服电机】，选择下图红色箭头所指的销钉连接作为电机的添加位置。

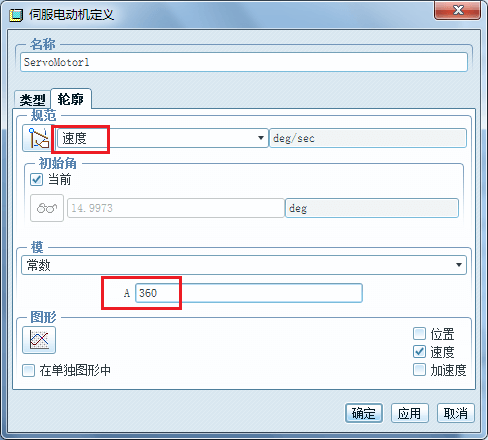

点击【轮廓】，对电机的参数进行设置。

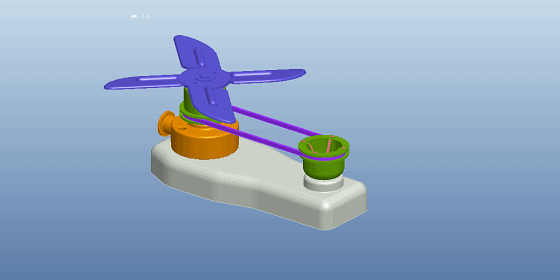

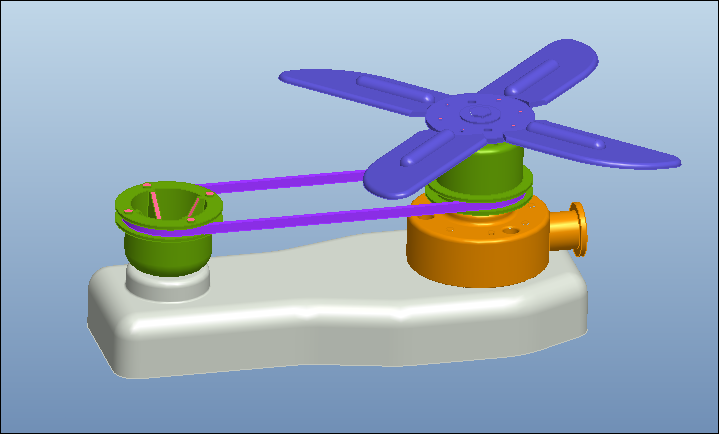

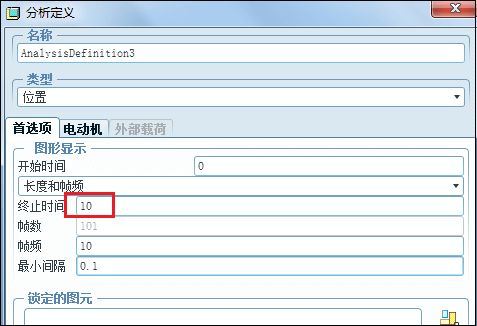

10.点击【机构分析】，按照下图进行设置，点击运行，整个机构就运行起来了。
