Proe可变截面扫描一步创建吸管

  • 5
  • 6,126 次阅读
导读

夏天想喝饮料怎么办?首先你得使用Proe做一个吸管给自己。come on,你很有天分,来和我一起学做吸管吧!

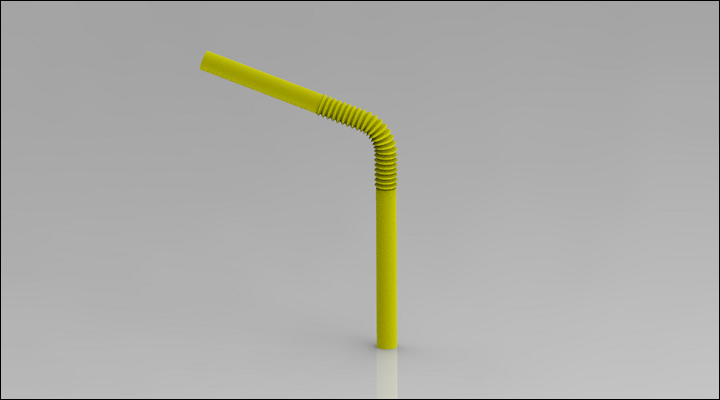

最终结果如下图所示。

吸管

文章末尾下载模型

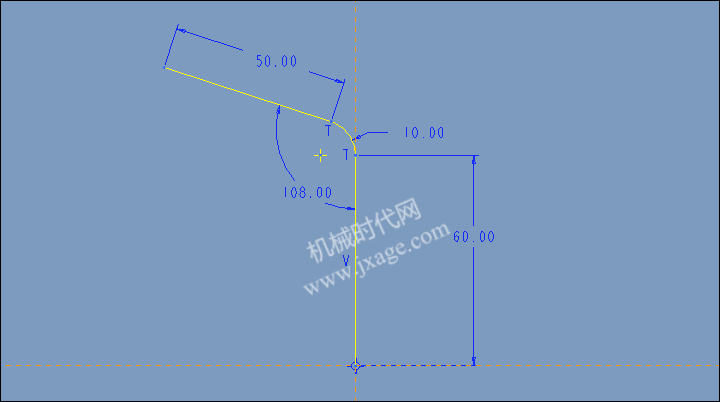

1.在FRONT平面绘制如下图所示的草绘。

1

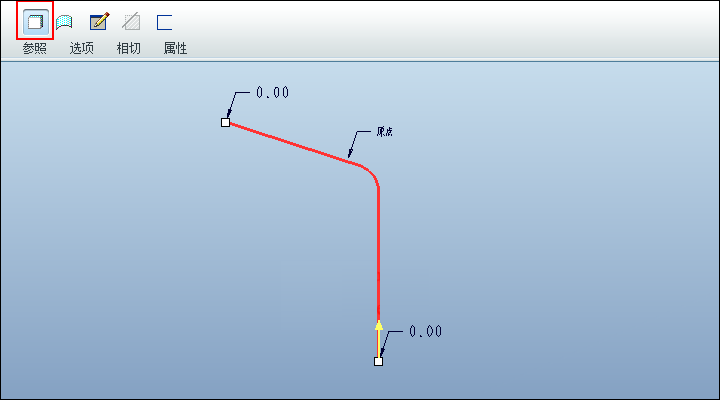

2.点击【可变截面扫描】,类型选择实体,选择上一步绘制的草绘作为扫描轨迹,点击控制面板上的草绘按钮进入草绘环境。

2

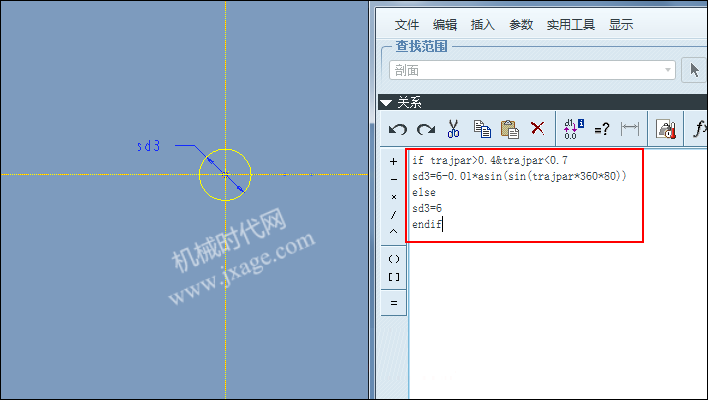

绘制一个圆,如下图所示。点击【工具】-【关系】,添加如下的关系:

if trajpar>0.4&trajpar<0.7

sd3=6-0.01*asin(sin(trajpar*360*80))

else

sd3=6

endif

上面的关系是一个if-else条件语句。首先看第一段语句,如果把整个扫描轨迹看成为1,那么trajpar>0.4&trajpar<0.7则代表从整个扫描轨迹的0.4到0.7这一段。再看第二段,sd3代表的是截面圆的直径,也就是说轨迹的0.4到0.7这一段截面的圆的直径随6-0.01*asin(sin(trajpar*360*80))变化;第三段和第四段,扫描轨迹的其他部分的截面是一个直径为6的圆。最后endif表示条件语句的结束。

3

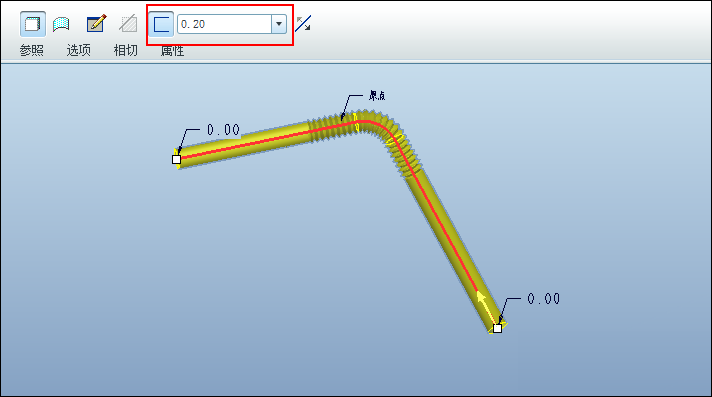

点击控制面板上的“创建薄板特征”,厚度为0.2,完成后如下图所示。

4

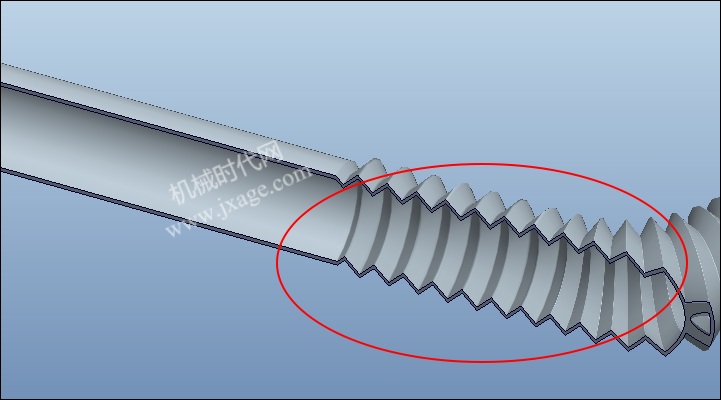

吸管的截面如下图所示。

7

完成。

吸管
