Proe可变截面扫描一步创建金元宝

导读

金元宝的外形看起来还是比较复杂的,尽管如此,对于强大的Proe的来说,只要一步可变截面扫描(Vss)即可创建整个模型。

3

文章末尾下载模型

方法:

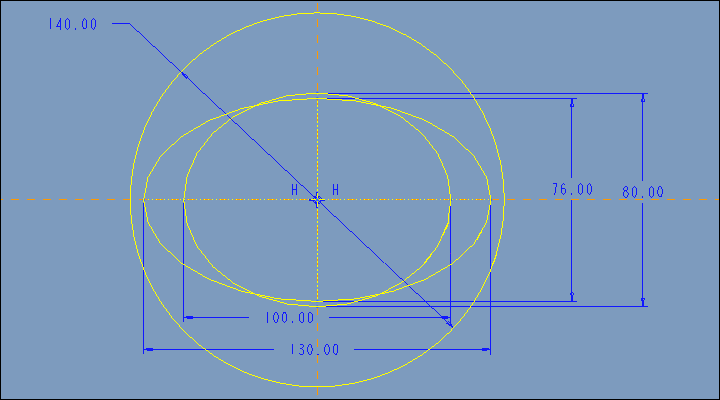

1.在FRONT平面绘制如下图所示的草绘。

1

2.点击可变截面扫描,按住Ctrl键依次选择下图所示的圆和椭圆。点击控制面板上的草绘按钮,进入草绘按钮。

1a

3.绘制下图所示的草绘,点击右侧的约束工具,选择垂直,如下图所示。

1b

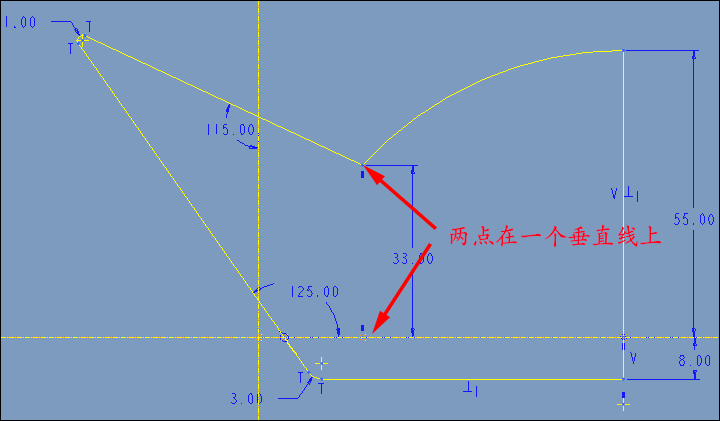

依次点击下图红色箭头所指的两个点,进行约束。

2

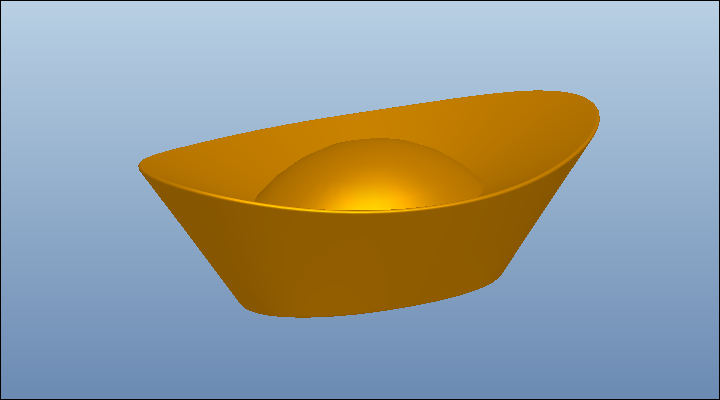

4.完成。

3

提取密码:

此处为隐藏的内容!
登录后方可查看!

文件下载
