Proe创建一把勺子,超简单!

9文章末尾下载模型

方法:

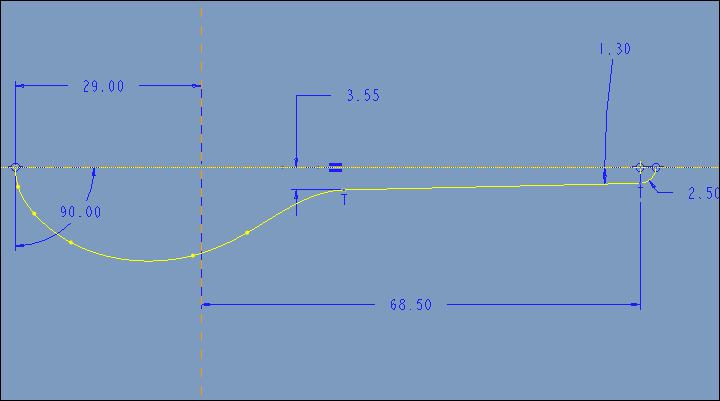

1.在TOP平面绘制如下图所示的草绘。

1

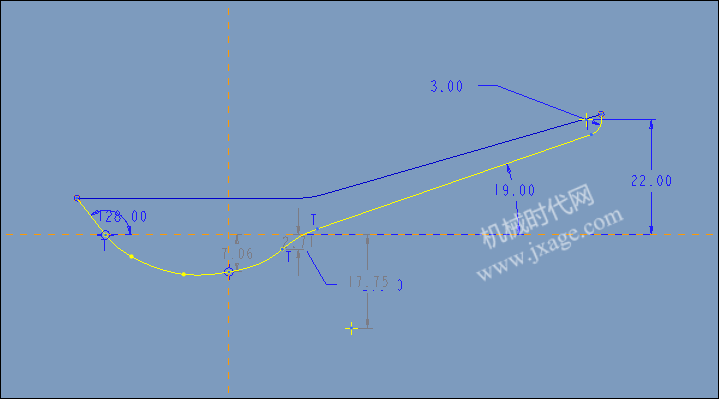

2.在FRONT平面绘制如下图所示的如下图所示的草绘。

2

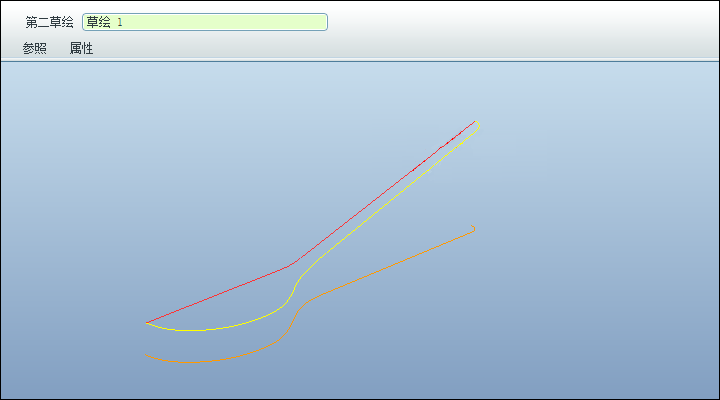

两个草绘的相对位置如下图所示。

0

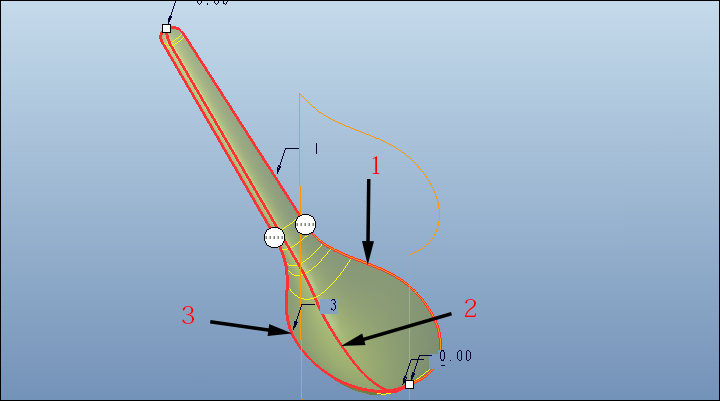

3.选择这两个草绘,点击【编辑】-【相交】,创建出下图黄色的曲线。

3

4.将上一步的曲线以TOP平面为参照进行镜像。

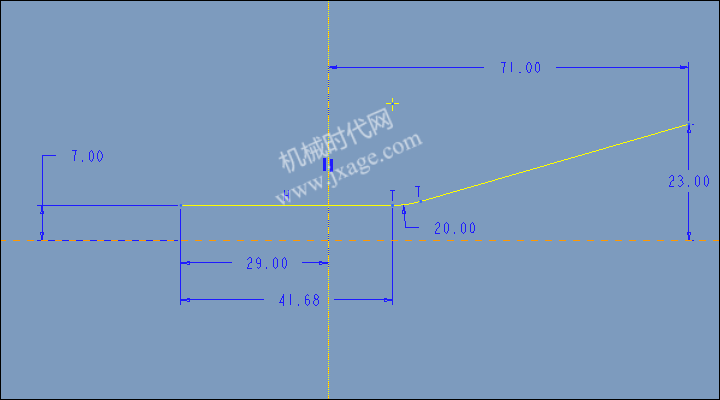

5.在TOP平面绘制如下图所示的草绘。

4

6.点击【边界混合】,按照下图所示的箭头依次选择三个曲线,点击勾号完成。

5

7.点击拉伸,类型选择曲面,在TOP绘制一个直线段,对称拉伸,如下图所示。

6

8.选择上一步的拉伸曲面和边界混合曲面进行合并。

7

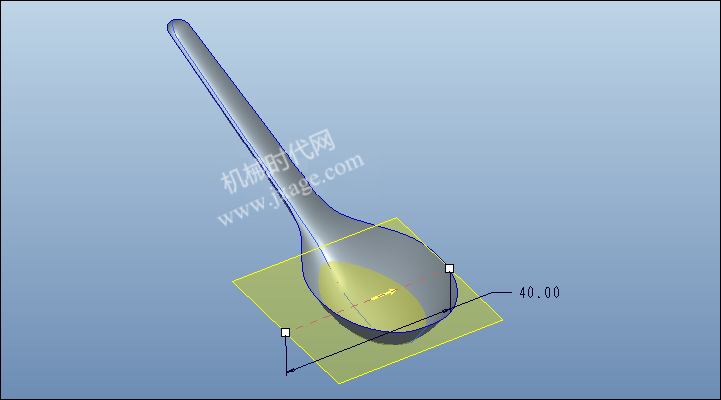

9.加厚。

8

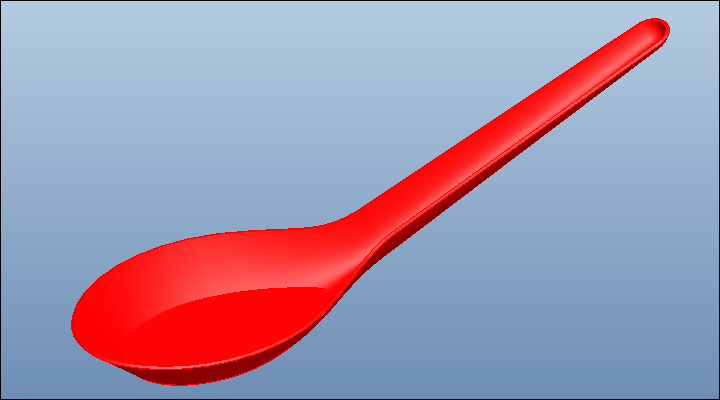

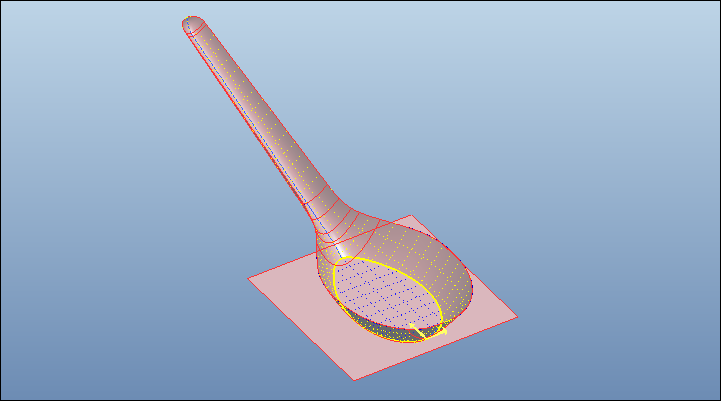

完成。

9

之前做过勺子的教程:Proe如何创建勺子? ,相比之下,本教程简单了不少!
